В данной статье рассматриваются типы станков с ЧПУ с точки зрения инженерии и производства. Мы объясняем логику классификации различных станков, подробно описываем основные типы в разбивке по технологическим процессам, сравниваем конфигурации осей (от 3-осевых до 5-осевых), рассматриваем режущие и нетрадиционные процессы с ЧПУ, а также даем практические рекомендации по выбору оборудования в зависимости от материала и отрасли. Независимо от того, являетесь ли вы инженером-конструктором, согласовывающим геометрию детали с технологическими возможностями, инженером-технологом, планирующим производственные операции, или сотрудником отдела закупок, оценивающим поставщиков, наша цель — помочь вам подобрать подходящий тип станка для конкретной задачи.
Что такое станок с ЧПУ и как он работает?
Станок с ЧПУ (компьютерным числовым программным управлением) автоматизирует операции механической обработки, выполняя инструкции, запрограммированные в цифровом виде (как правило, в виде G-кода), для управления движением инструмента, скоростью вращения шпинделя и скоростью подачи с высокой точностью и повторяемостью.
Основное отличие от станков с ручным управлением заключается не только в автоматизации, но и в стабильности управления. Ручная обработка зависит от квалификации оператора и его решений, принимаемых в режиме реального времени. Обработка с ЧПУ обеспечивает точность за счет сервоуправления с замкнутым контуром, что позволяет повторяемо изготавливать детали сложной геометрии с минимальными отклонениями.
Система ЧПУ объединяет в себе несколько подсистем: контроллер (считывает G-код и координирует движение), сервомоторы и приводы (преобразование команд в точные линейные и вращательные движения), конструкция машины (кровать, шпиндель, направляющие — обеспечивающие жесткость и подавление вибраций), а также система инструментов с автоматической сменой инструмента (ATC) (автоматический устройство смены инструмента для многооперационной обработки за одну установку).
Как классифицируются станки с ЧПУ?
Вместо того чтобы группировать машины исключительно по названию, в инженерной практике их классифицируют по трем критериям.
По способу обработки: Субтрактивные (фрезерование, токарная обработка, сверление, шлифование), термическая резка (лазерная, плазменная), нетрадиционные (электроэрозионная обработка) и аддитивные (3D-печать с ЧПУ). Тип процесса определяет, какие материалы и геометрические формы в принципе можно получить.
По конфигурации осей: От 2-осевой (базовое точение) до 3-осевой (стандартное фрезерование), 4-осевой (вращение с индексацией) и 5-осевой (одновременная многоосевая обработка сложных поверхностей). Увеличение количества осей повышает гибкость, но при этом увеличивает стоимость и сложность программирования.
По конструкции машины: Обрабатывающие центры (с преобладанием фрезерных операций и автоматической сменной головкой), токарные центры (токарные станки с ЧПУ и приводными инструментами), а также специализированные и универсальные станки.
| Классификация | Основные параметры | Влияние инженерии |
|---|---|---|
| Процесс | Субтрактивный, EDM, резка, аддитивный | Материал и пределы допуска |
| Ось | 2–5+ осей | Геометрические возможности |
| Структура | Обрабатывающий / токарный центр | Производительность и стратегия настройки |
Данная концептуальная основа обеспечивает необходимый контекст для оценки конкретных типов машин.

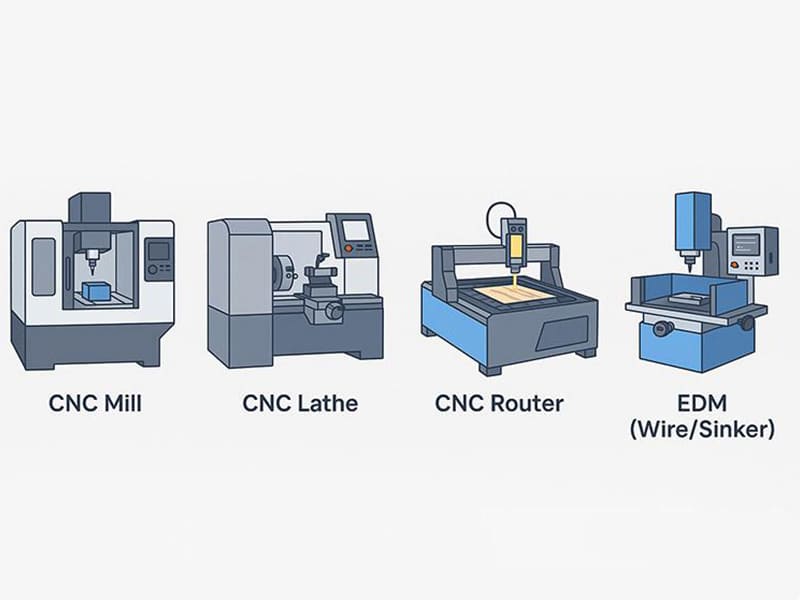

Основные типы станков с ЧПУ в зависимости от способа обработки
Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ удаляют материал с помощью вращающегося режущего инструмента, перемещающегося по линейной оси. Это наиболее универсальные станки для обработки призматических и многогранных деталей.
Вертикальные обрабатывающие центры (VMC) установить шпиндель в вертикальном положении. Они отличаются простотой настройки и программирования и преобладают в сфере общепромышленных работ. Горизонтальные обрабатывающие центры (HMC) Расположить шпиндель горизонтально, что обеспечивает превосходный отвод стружки и термическую стабильность — это лучше подходит для многосторонней обработки и больших объемов производства.
Типичные области применения: корпуса, кронштейны, пластины, конструктивные элементы. Типичный допуск: ±0,01–0,05 мм.
Токарные станки с ЧПУ и токарные центры
На токарных станках с ЧПУ заготовка вращается, а неподвижный инструмент снимает материал — это идеально подходит для осесимметричных деталей, таких как валы, втулки и штифты.
Токарные центры (токарно-фрезерные станки) сочетают в себе токарную обработку с приводными инструментами и перемещением по оси Y, что позволяет выполнять фрезерование, сверление и нарезание резьбы за одну установку. По нашему производственному опыту, использование фрезерно-токарных станков позволяет сократить количество настроек на 40–60% при обработке сложных цилиндрических деталей по сравнению с отдельными токарными и фрезерными операциями. Типичный допуск: ±0,005–0,02 мм.
Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ похожи на обычные фрезерные станки, но оптимизированы для высокоскоростной резки с небольшим усилием и обладают более широкой рабочей зоной. Они хорошо справляются с деревом, пластиком, композитными материалами и мягким алюминием. Однако более лёгкая конструкция станка ограничивает его жёсткость и возможности по обеспечению допусков — как правило, ±0,05–0,2 мм. Они не подходят для изготовления металлических деталей с узкими допусками.
Сверлильно-резьбонарезные станки с ЧПУ
Предназначено для высокоэффективного сверления отверстий по повторяющимся схемам. Отличная повторяемость позиционирования при короткой продолжительности цикла. Широко применяется в автомобилестроении, электронике и при обработке панелей.
Шлифовальные станки с ЧПУ
При шлифовании используются абразивные круги для получения сверхгладкой поверхности и обеспечения допусков на уровне микронов (±0,001–0,005 мм). Эти станки предназначены для окончательной обработки закаленных материалов — опорных поверхностей, валов и деталей инструментов. Шлифование является процессом финишной обработки, а не методом снятия большого объема материала.
| Тип машины | Первоначальное движение | Типичный допуск | Типичные области применения |
|---|---|---|---|
| Фрезерование с ЧПУ | Вращающийся инструмент | ±0,01–0,05 мм | Призматические детали, корпуса |
| токарный станок с ЧПУ | Вращающаяся заготовка | ±0,005–0,02 мм | Вал, цилиндрические детали |
| Фрезерный станок с ЧПУ | Вращающийся инструмент | ±0,05–0,2 мм | Панели, пластмассы, композитные материалы |
| Сверление с ЧПУ | Линейная подача | Точность позиционирования | Расположение отверстий |
| Шлифование с ЧПУ | Абразивный круг | ±0,001–0,005 мм | Точная отделка |
Режущие и нетрадиционные станки с ЧПУ
Лазерная резка с ЧПУ
Использует сфокусированный лазерный луч для плавления или испарения материала по запрограммированной траектории. Обеспечивает высокую скорость обработки и отличное качество кромок на тонком листовом металле. Приводит к образованию зоны термического влияния (HAZ) и менее подходит для обработки толстых заготовок или материалов с высокой отражательной способностью.
Плазменная резка с ЧПУ
Резка проводящих материалов с помощью струи высокотемпературного ионизированного газа. Быстрая резка толстых стальных листов при меньших затратах на оборудование по сравнению с лазерной резкой. Компромисс: больший пропил, более широкая зона термического влияния и меньшая точность размеров. Наилучший вариант, когда скорость и возможность резки толстых материалов важнее точности.
Гидроабразивная резка
Удаляет материал с помощью струи воды под высоким давлением (часто с добавлением абразивных частиц). Отсутствие тепловых деформаций и чрезвычайно широкая совместимость с материалами — металлы, композиты, стекло, камень. Низкая скорость резки и высокие эксплуатационные расходы ограничивают производительность.
Электроэрозионная обработка (EDM)
Удаляет материал с помощью контролируемых электрических искр — без применения режущего усилия. Электроэрозионная резка отлично справляется с точными профилями и узкими внутренними углами. Электроэрозионная обработка с погружением обработка полостей, форм и сложных 3D-элементов. Обе технологии позволяют обрабатывать закаленные стали и суперсплавы, которые недоступны для традиционных методов резки. Ограничения: более медленное удаление материала и необходимость использования проводящих материалов.
| Процесс | Точность | Зона термического воздействия | Гибкость материала |
|---|---|---|---|
| Лазерная резка | Высокий | Да | Металлы, тонколистовые |
| Плазменная резка | Умеренный | Да (большой) | Проводящие металлы |
| Гидроабразивная резка | От умеренного до высокого | Нет | Очень широкий |
| EDM | Очень высокий | Минимальный | Проводящие материалы |
3-осевые, 4-осевые и 5-осевые станки с ЧПУ
Конфигурация осей определяет геометрические возможности, количество настроек и стоимость. Выбор оптимального количества осей — одно из самых важных решений при планировании технологического процесса.
3-осевой ЧПУ
Перемещает инструмент по осям X, Y и Z. Простейшее программирование, минимальная стоимость, широкий выбор поставщиков. Ограниченный доступ к сложным элементам, а для обработки деталей с несколькими гранями требуется многократная перенастройка — каждая смена закрепления приводит к накоплению погрешности. Наилучшим образом подходит для пластин, кронштейнов и корпусов с элементами на одной или двух гранях.
4-осевой ЧПУ
Добавляет ось вращения (A или B), которая, как правило, обеспечивает вращение заготовки. Позволяет выполнять индексированную обработку нескольких поверхностей за одну установку, повышая точность позиционирования и упрощая конструкцию зажимного приспособления. Это экономически выгодное решение, когда 3-осевая обработка становится неэффективной. Подходит для деталей с элементами, распределенными по цилиндрическому корпусу — коллекторы, заготовки зубчатых колес, индексованные ряды отверстий.
5-осевой ЧПУ
Обеспечивает одновременное перемещение по трем линейным и двум вращательным осям. Позволяет обрабатывать сложные геометрические формы и подрезы за одну установку, сводя к минимуму суммирование допусков. Более короткие инструменты и оптимизированные углы резания улучшают качество поверхности. Недостатки: более высокие капитальные затраты, более сложное программирование и необходимость привлечения опытных специалистов по планированию технологических процессов.
Согласно нашим производственным данным, переход от 3-осевой обработки (4 настроек) к 5-осевой (1 настройка) многогранного аэрокосмического кронштейна позволил сократить общее время цикла на 35% и повысить точность позиционирования на 40%, при этом удалось отказаться от двух зажимных приспособлений.
| Тип оси | Геометрические возможности | Сокращение настроек | Типичная стоимость |
|---|---|---|---|
| 3-осевой | Низкий–умеренный | Низкий | Низкий |
| 4-осевой | Умеренный | Средний | Средний |
| 5-осевой | Высокий — очень высокий | Высокий | Высокий |
Принцип отбора: Выберите станок с минимальным количеством осей, который надежно обеспечивает соблюдение геометрических требований и допусков. Переходите к станками с большим количеством осей только в том случае, если это позволяет сократить количество настроек, повысить точность или обеспечить доступ к элементам, которые иначе невозможно обработать.
Выбор станков с ЧПУ в зависимости от материала и отрасли
По материалу
Алюминий (6061/7075): Высокоскоростные 3-осевые или 5-осевые обрабатывающие центры. При обработке алюминия важны высокая частота вращения шпинделя и эффективный отвод стружки. Многоосевая обработка позволяет сократить количество перенастроек при изготовлении сложных корпусов.
Сталь и нержавеющая сталь (304/316L): Токарные центры, горизонтальные обрабатывающие центры, 4–5-осевые обрабатывающие центры. Повышенные режущие усилия и тепловыделение требуют использования жестких конструкций и надежных зажимных приспособлений.
Титан (Ti-6Al-4V): 5-осевые обрабатывающие центры с высокожесткими шпинделями и усовершенствованной системой подачи охлаждающей жидкости. Низкая теплопроводность требует использования коротких инструментов, оптимальных углов и минимального количества перезакреплений.
Пластмассы и композитные материалы: Фрезерные станки с ЧПУ, 3-осевые фрезерные станки, водоструйные станки для термочувствительных ламинатов. Меньшие усилия позволяют создавать более легкие станки; предотвращение нагрева имеет большее значение, чем жесткость.
По отраслям
Автомобильная промышленность: Токарные центры и горизонтальные обрабатывающие центры, обеспечивающие высокую производительность, стабильность результатов и готовность к автоматизации.
Аэрокосмическая промышленность: 5-осевые координатно-фрезерные центры и электроэрозионная обработка для обеспечения жестких допусков при обработке сложных геометрических форм из твердых материалов.
Медицинские изделия: Высокоточные 3–5-осевые координатно-фрезерные центры и токарные станки швейцарского типа, обеспечивающие точность на уровне микронов и возможность обработки мелких деталей.
Бытовая электроника: Высокоскоростные 3–5-осевые фрезерные станки для обработки тонкостенных деталей, получения эстетически привлекательных поверхностей и быстрой итерации проектирования.
Как выбрать подходящий станок с ЧПУ
Основные факторы, влияющие на принятие решения
Геометрия и допуски деталей: Простые призматические детали подходят для 3-осевой обработки. Многогранные детали с точными позиционными соотношениями требуют использования 4- или 5-осевой обработки для сокращения количества перенастроек и уменьшения погрешности наслоения.
Объем производства: Для мелкосерийного и разнообразного производства лучше подходят универсальные обрабатывающие центры. Для крупносерийного повторяющегося производства целесообразно использовать специализированное оборудование и автоматизацию.
Материал: Алюминий способствует повышению скорости. Сталь и титан требуют жесткости и способности выдерживать крутящий момент. При использовании пластиков главное — предотвращение нагрева.
Бюджет и рентабельность инвестиций: Оценивайте общую себестоимость производства одной детали — включая время наналадку, риск получения брака и гибкость производства — а не только стоимость самого станка.
Когда аутсорсинг выгоднее закупки
В случае небольших партий, создания прототипов, изготовления деталей высокой сложности или неопределённого спроса аутсорсинг обработки на станках с ЧПУ позволяет избежать капиталовложений и одновременно обеспечивает доступ к различным типам оборудования. По нашему опыту, большинство стартапов и компаний-производителей достигают лучших результатов — быстрее и с меньшими затратами — благодаря сотрудничеству с опытным предприятием, специализирующимся на обработке по индивидуальному заказу, чем за счёт инвестиций в оборудование, которое будет использоваться не в полной мере.
Заключение
Типы станков с ЧПУ отличаются принципиально разными возможностями — это не просто разные названия или конфигурации. Технология обработки, расположение осей и конструкция станка в совокупности определяют, какие геометрические формы можно изготовить, с какой точностью и по какой стоимости. Использование четкой логики классификации помогает инженерам избежать несоответствий между требованиями к детали и возможностями станка, что позволяет сократить количество ненужных настроек, ошибок допусков и производственных рисков.
Для большинства компаний, производящих детали по индивидуальным заказам или работающих в условиях широкого ассортимента продукции, согласование требований к материалам, допускам, объемам и срокам выполнения заказов с подходящим типом станка с ЧПУ имеет большее значение, чем количество станков или их марка. Нужна помощь в выборе подходящего процесса обработки с ЧПУ для вашего проекта? [Обратитесь к нашей инженерной команде] за рекомендациями по производству и поддержкой в области прецизионной обработки.
Часто задаваемые вопросы
Какой тип станков с ЧПУ встречается чаще всего?
Наиболее распространены 3-осевые фрезерные станки с ЧПУ и токарные станки с ЧПУ (токарные центры). В совокупности они позволяют обрабатывать большинство типов промышленных деталей — призматические детали, корпуса, валы и втулки. Благодаря оптимальному соотношению возможностей, стоимости и доступности эти станки подходят для всех этапов производства — от изготовления прототипов до среднесерийного производства.
Фрезерный станок с ЧПУ — это то же самое, что и фрезерный станок с ЧПУ?
Нет. Фрезерные станки с ЧПУ отличаются высокой жесткостью и большим крутящим моментом, они оптимизированы для обработки металлов и обеспечения жестких допусков. Фрезерные станки с ЧПУ более легкие и быстрые, они предназначены для обработки дерева, пластика, композитных материалов и мягкого алюминия. Использование фрезерного станка для изготовления прецизионных металлических деталей, как правило, приводит к вибрации, низкому качеству поверхности и проблемам с допусками. Выбор следует делать с учетом материала и требований к точности.
В каких случаях следует использовать 5-осевой станок с ЧПУ?
5-осевая обработка оправдана в тех случаях, когда детали имеют сложные трехмерные поверхности или подрезы, элементы на нескольких гранях, требующие точного соблюдения позиционных отношений, либо высокие допуски, для обеспечения которых целесообразно выполнять обработку за один заход. Если геометрию можно получить с помощью 3- или 4-осевой обработки без риска нарушения допусков, то использование 5-осевой обработки приводит к ненужным затратам.
Считаются ли лазерные резаки с ЧПУ станками с ЧПУ?
Да — для управления движением в них используется компьютерное числовое программное управление. Однако лазерные резаки выполняют иную функцию, чем обрабатывающие центры. Они отлично подходят для быстрого и точного профилирования листового металла, но не способны создавать элементы с глубиной, резьбу или обеспечивать жесткие допуски при 3D-обработке. Следует рассматривать их как дополнение к механической обработке, а не как её замену.
Стоит ли стартапам покупать станки с ЧПУ или прибегать к аутсорсингу?
Для большинства стартапов аутсорсинг является вариантом с меньшим риском. Он позволяет избежать капиталовложений, затрат на техническое обслуживание и необходимости нанимать персонал, одновременно обеспечивая доступ к различным типам оборудования, включая 5-осевые станки и электроэрозионные станки. Приобретение оборудования имеет смысл только в том случае, если объемы производства стабильны и предсказуемы, либо когда контроль над процессом на собственном производстве имеет стратегическое значение.
