Uma oficina orça uma carcaça de alumínio multifaces em um VMC de 3 eixos — quatro fixações, 45 minutos de tempo de ciclo total, e precisão posicional limitada pelo erro de refixação. A mesma peça em uma máquina 5-axis é usinada em uma única fixação, 22 minutos, com 40% melhor precisão entre características. Conhecer os tipos de fresadoras disponíveis — e qual delas realmente se adequa ao trabalho — é a diferença entre um processo eficiente e uma solução cara. Vemos essa incompatibilidade constantemente, especialmente quando projetistas ou compradores não conectam a geometria da peça à capacidade da máquina.
Este artigo aborda os tipos de fresadoras sob uma perspectiva de engenharia e manufatura: como as fresadoras funcionam, classificação por orientação do fuso, estrutura da máquina e CNC contagem de eixos, operações de fresamento comuns, considerações sobre materiais, ferramentas de corte, precisão alcançável, aplicações industriais e orientação para seleção. Seja você um projetista especificando características, um engenheiro planejando a produção ou um comprador avaliando fornecedores, o objetivo é combinar o tipo certo de máquina com o trabalho certo.
Como Funciona uma Fresadora?
Uma fresadora remove material usando cortadores rotativos multiarestas que engatam na peça repetidamente enquanto o cortador gira. A peça fica sobre uma mesa de trabalho enquanto o fuso aciona o cortador em alta velocidade. Os eixos da máquina movem a mesa ou o cabeçote de corte ao longo das direções X, Y e Z para criar superfícies planas, cavidades, ranhuras, contornos e perfis 3D complexos.
Diferentemente do torneamento (onde a peça gira), o fresamento mantém a peça estacionária ou indexada enquanto a ferramenta gira. Isso torna o fresamento o processo principal para peças prismáticas, geometrias complexas e componentes multifaces.
Componentes principais: fuso (segura e gira o cortador), mesa de trabalho (suporta e posiciona a peça), coluna (suporte estrutural), e ferramentas de corte (removem material). Sistemas CNC adicionam movimento controlado por computador, trocas automáticas de ferramentas e parâmetros programáveis para alta precisão e repetibilidade.

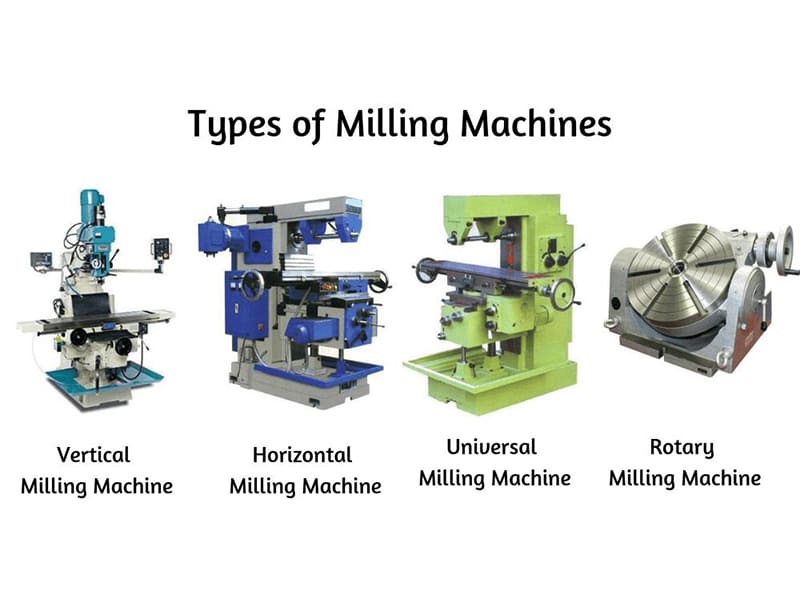

Classificação por Orientação do Fuso
Fresadoras Verticais
Fuso orientado verticalmente — o cortador se move para baixo em direção à peça. Posicionamento fácil da ferramenta, boa visibilidade e operação flexível. A maioria dos centros de usinagem CNC modernos usa designs de centro de usinagem vertical (VMC). Melhor para usinagem geral, prototipagem, fabricação de moldes e fresamento de alumínio CNC.
Fresadoras Horizontais
Fuso montado horizontalmente com o cortador em um mandril paralelo à mesa. Maior rigidez para remoção pesada de material, melhor evacuação de cavacos (os cavacos caem para longe da zona de corte) e capacidade de montar múltiplos cortadores simultaneamente. Melhor para produção em alto volume, corte de engrenagens e grandes componentes industriais. Em nossa experiência no chão de fábrica, máquinas horizontais superam consistentemente as verticais em peças de aço multifaces onde o controle de cavacos e a rigidez são mais importantes.
Classificação por Estrutura da Máquina
Tipo joelho: Design tradicional com joelho ajustável verticalmente. Flexível, mas com rigidez moderada. Adequado para prototipagem, fabricação de ferramentas e pequenas oficinas.
Tipo bancada: Mesa de trabalho montada diretamente em uma bancada rígida. Maior estabilidade para cortes mais pesados em componentes de médio a grande porte. Padrão para produção industrial.
Pórtico (tipo ponte): Duas colunas suportam uma ponte horizontal que carrega o cabeçote de corte. Rigidez extremamente alta e grande envelope de usinagem. Usado para peças estruturais aeroespaciais, moldes grandes e componentes de turbinas eólicas.
Tipo plaina: A mesa de trabalho se move linearmente sob cabeçotes de corte estacionários. Lida com peças extremamente longas e pesadas. Usado na construção naval, máquinas pesadas e equipamentos de energia.
| Estrutura | Rigidez | Tamanho da Peça | Melhor para |
|---|---|---|---|
| Tipo joelho | Médio | Pequeno–médio | Ferramentarias, prototipagem |
| Tipo bancada | Alto | Médio–grande | Produção industrial |
| Pórtico | Muito elevado | Grande | Aeroespacial, componentes pesados |
| Plaina | Extremamente alta | Muito grande | Fabricação de equipamentos pesados |
Tipos de Fresadoras CNC por Contagem de Eixos
CNC de 3 Eixos
Movimento ao longo de X, Y e Z. Programação mais simples, menor custo, maior disponibilidade. Lida com superfícies planas, cavidades, ranhuras e contornos 3D simples. Requer múltiplas fixações para peças multifaces — cada refixação adiciona erro de alinhamento. Com base em nossos dados de produção, aproximadamente 60% do nosso trabalho de fresamento CNC é executado em máquinas de 3 eixos.
CNC de 4 Eixos
Adiciona um eixo rotativo (eixo A) para rotação da peça durante a usinagem. Usina múltiplos lados em uma única fixação com reposicionamento reduzido. Comum para peças cilíndricas, cames e componentes automotivos multifaces.
CNC de 5 Eixos
Três eixos lineares mais dois eixos rotativos permitem que a ferramenta se aproxime de praticamente qualquer ângulo. Usina superfícies curvas complexas, rebaixos e relações apertadas entre recursos em uma única configuração. Reduz o tempo de ciclo, melhora a precisão e permite ferramentas mais curtas para melhor acabamento superficial. Essencial para pás de turbinas aeroespaciais, implantes médicos, moldes de precisão e peças estruturais complexas.
Fresamento de Alta Velocidade CNC
Velocidades de fuso de 20.000–60.000+ RPM com altas taxas de avanço. Produz excelente acabamento superficial com altas taxas de remoção de material. Ideal para usinagem de alumínio, peças aeroespaciais de parede fina, acabamento de moldes e carcaças de eletrônicos de precisão.
| Tipo CNC | Eixos | Complexidade | Melhor para |
|---|---|---|---|
| 3 eixos | 3 | Básico–moderado | Usinagem geral |
| 4 eixos | 4 | Multilateral | Automotivo, peças indexadas |
| 5 eixos | 5 | Altamente complexo | Aeroespacial, médico |
| Alta velocidade | 3–5 | Alta produtividade | Alumínio, moldes |
Operações Comuns de Fresamento
Fresamento frontal: Geração de superfície plana usando uma fresa frontal perpendicular à peça de trabalho. Múltiplas pastilhas para altas taxas de remoção. Fresamento de topo: Cavidades, perfis, contornos e superfícies 3D usando fresas de topo que cortam tanto radial quanto axialmente. Fresamento de rasgo: Chavetas, rasgos em T e ranhuras usando fresas de rasgo ou fresas de topo. Fresamento de engrenagens: Fresas de forma especializadas modelam dentes de engrenagem em componentes cilíndricos.
Materiais Comumente Fresados
Alumínio (6061/7075): Excelente usinabilidade, altas velocidades, baixas forças. Ideal para aeroespacial, eletrônicos e automotivo. Fresamento de alta velocidade acima de 20.000 RPM proporciona os melhores resultados.
Aço inoxidável (304/316): Maior resistência e tendência ao encruamento. Requer velocidades mais baixas, ferramentas de metal duro afiadas e refrigerante. Comum para aplicações médicas, equipamentos alimentícios e industriais.
Titânio (Ti-6Al-4V): Baixa condutividade térmica concentra o calor na zona de corte. Exige velocidades baixas, ferramentas revestidas de alto desempenho e resfriamento eficiente. Usado em peças estruturais aeroespaciais e implantes médicos.
Ferramentas de Corte
Fresas de topo: Mais versáteis — tipos plana, ponta esférica e raio de canto para usinagem geral, contorno 3D e acabamento. Fresas frontais: Múltiplas pastilhas para geração eficiente de superfície plana. Brocas de rasgo: Fresas de dois canais otimizadas para corte por imersão direta em rasgos e chavetas.
Metal duro vs. HSS: Ferramentas de metal duro suportam velocidades mais altas, duram mais e são adequadas para produção CNC. Ferramentas HSS custam menos, mas desgastam mais rápido — práticas para máquinas manuais e trabalho em velocidades mais baixas. Em nossa experiência, ferramentas de metal duro proporcionam 3–5× a vida útil das ferramentas HSS em aço e alumínio em velocidades CNC.
Precisão Alcançável
| Parâmetro | Intervalo típico |
|---|---|
| Fresamento CNC geral | ±0,05 mm |
| Fresamento CNC de precisão | ±0,01 mm |
| Aeroespacial de alta precisão | ±0,005 mm ou melhor |
| Rugosidade superficial (acabamento) | Ra 0,4–1,6 μm |
A precisão depende da rigidez da máquina, estabilidade do fuso, condição da ferramenta, fixação e controle térmico — não apenas das especificações da máquina. Uma armadilha comum que vemos: assumir que a especificação de posicionamento da máquina é igual à tolerância alcançável da peça. A precisão no mundo real também depende do planejamento do processo, gerenciamento do desgaste da ferramenta e disciplina de configuração.
Aplicações industriais
Aeroespacial: Suportes estruturais, carcaças de turbinas, peças de estrutura de alumínio. Usinagem 5-axis para superfícies curvas complexas. Tolerâncias apertadas e rastreabilidade completa.
Automóvel: Blocos de motor, carcaças de transmissão, componentes de suspensão. Produção em alto volume com máquinas horizontais e de 4 eixos.
Dispositivos médicos: Instrumentos cirúrgicos, implantes ortopédicos, carcaças de dispositivos. Titânio e aço inoxidável com tolerâncias apertadas e excelente acabamento superficial.
Moldes e ferramental: Moldes de injeção, moldes de fundição sob pressão, estampos. Formas de cavidade complexas exigindo precisão e qualidade superficial.
Como Escolher a Fresadora Certa
Volume de produção: Protótipos e pequenos lotes → VMC de 3 eixos flexível. Volumes médios → 4 eixos. Volumes altos → centros de usinagem automatizados ou máquinas horizontais.
Complexidade da peça: Prismática simples → 3 eixos. Multi-faces → 4 eixos. Superfícies 3D complexas → 5-axis.
Requisitos de precisão: Industrial geral → ±0,05 mm em CNC padrão. Precisão → ±0,01 mm em centros de usinagem rígidos com controle de processo adequado.
Orçamento: 3 eixos oferece o menor custo de entrada. 5-axis exige maior investimento, mas reduz o tempo de setup, melhora a precisão e diminui o custo por peça em geometrias complexas.
Conclusão
Os tipos de fresadoras abrangem desde fresas manuais simples do tipo joelho até centros de usinagem avançados 5-axis CNC. Cada tipo atende a uma combinação distinta de geometria, material, precisão e requisitos de volume. Compreender como a orientação do fuso, a estrutura da máquina e a contagem de eixos afetam a capacidade ajuda engenheiros e compradores a selecionar a máquina certa — e evitar pagar por capacidade desnecessária ou comprometer com equipamento insuficiente.
Para a maioria dos trabalhos de CNC de precisão, a escolha entre 3 eixos, 4 eixos e 5-axis define custo, precisão e prazo de entrega mais do que qualquer outro fator isolado. Precisa de ajuda para selecionar o processo de fresamento certo para suas peças? [Entre em contato com nossa equipe de engenharia] para revisão de DFM e suporte de usinagem de precisão CNC.
Perguntas frequentes
Quais são os principais tipos de fresadoras?
Fresadoras verticais, horizontais e universais classificadas pela orientação do fuso. Tipo joelho, tipo bancada, pórtico e plaina classificadas pela estrutura. 3 eixos, 4 eixos, 5-axis e CNC de alta velocidade classificadas pela capacidade de controle. Centros de usinagem verticais CNC (VMCs) são os mais comuns na produção moderna.
Qual é a diferença entre fresamento vertical e horizontal?
Máquinas verticais posicionam o fuso verticalmente — melhor para usinagem geral, prototipagem e a maioria dos trabalhos de CNC. Máquinas horizontais montam o fuso horizontalmente — melhor rigidez, evacuação de cavacos e capacidade multi-ferramenta para corte pesado e produção em alto volume.
Quando devo usar uma fresadora 5-axis?
Quando as peças têm superfícies 3D complexas, rebaixos ou relações posicionais apertadas entre recursos em múltiplas faces. 5-axis reduz setups, melhora a precisão e permite ferramentas mais curtas. Para peças prismáticas simples, 3 eixos é mais econômico.
Quais materiais as fresadoras podem processar?
Alumínio, aço inoxidável, titânio, aço carbono, latão, cobre e plásticos de engenharia. Alumínio usina nas velocidades mais altas. Titânio e inoxidável exigem velocidades mais baixas com ferramentas especializadas. A escolha do material determina velocidade, seleção de ferramentas e tolerância alcançável.
Qual fresadora é melhor para peças complexas?
Fresadoras 5-axis CNC. Elas abordam a peça de trabalho virtualmente de qualquer ângulo, usinam superfícies complexas em um único setup e minimizam erros de re-fixação. Padrão para componentes aeroespaciais, implantes médicos e moldes de precisão.
