Bir hassas rulman üreticisi, derin oluklu bilyalı rulman yatakları için 4140 alaşımlı çelikten 52100’e geçiş yapıyor. HRC 32’deki 4140 yataklar, 8.000 saatlik sürekli çalışmadan sonra ölçülebilir yatak yolu aşınması gösteriyor — yüzey bozulması titreşim ve gürültü oluşturuyor. Buna karşılık, HRC 62'ye ısıl işlem uygulanmış ve süperfinisajlı yatak yollarına (Ra 0,1 µm) sahip 52100 yataklar, ölçülebilir aşınma görülmeden önce 45.000+ saat çalışıyor — hizmet ömründe 5,6 kat iyileşme. Bu performans farkı tamamen 52100'ün daha yüksek karbon içeriğinden (~%1,01'e karşı 4140'ın ~%0,40'ı) kaynaklanıyor; bu da sertleştirilmiş martenzitik matris içinde ince krom karbürlerin oluşumunu sağlıyor — orta karbonlu alaşımlı çeliklerin başarabileceğinin çok ötesinde yuvarlanma temas yorulmasına direnen bir yüzey oluşturuyor. Yuvarlanma temas yorulması veya aşındırıcı aşınmanın arıza moduna hakim olduğu durumlarda rulman ve yüksek aşınmalı işlenmiş bileşenler için 52100 belirtiyoruz. 52100 çeliği (AISI 52100 / EN 100Cr6), yüksek sertlik (~60–67 HRC), olağanüstü aşınma direnci ve üstün yuvarlanma temas yorulması ömrü için özel olarak tasarlanmış yüksek karbonlu krom alaşımlı bir çeliktir — otomotiv, havacılık, endüstriyel makineler ve hassas ekipmanlarda kullanılan standart rulman çeliğidir.
Bu kılavuz bileşimi, mekanik ve fiziksel özellikleri, ısıl işlem sürecini, işlenebilirliği ve tasarım hususlarını, uygulamaları, avantaj ve sınırlamaları, D2, 440C ve 4140 ile karşılaştırmayı, maliyet faktörlerini ve pratik bir karar çerçevesini kapsar.
Kimyasal Bileşim
| Element | Aralık | İşlev |
|---|---|---|
| Karbon (C) | 0.98–1.10% | Yüksek sertlik, karbür oluşumu |
| Krom (Cr) | 1.30–1.60% | Sertleşebilirlik, karbür kararlılığı |
| Manganez (Mn) | 0.25–0.45% | Sertleşebilirlik, deoksidasyon |
| Silisyum (Si) | 0.15–0.30% | Mukavemet, deoksidasyon |
| Fosfor (P) | ≤%0,025 | Kontrollü safsızlık |
| Sülfür (S) | ≤%0,025 | Kontrollü safsızlık |
~%1,01 karbon + ~%1,51 krom kombinasyonu, 52100'ü mühendislik çelikleri arasında benzersiz kılan şeydir. Bu seviyedeki karbon, bol miktarda karbür oluşturur — hem demir karbürler hem de kromca zengin (Fe,Cr)₃C partikülleri. Isıl işlem sonrası martenzitik matris içine gömülü bu ince, sert karbürler, rulman sınıfı performansı tanımlayan yüzey sertliğini ve yuvarlanma temas yorulması direncini sağlar.
Önemli ayrım: 52100’ün ~%1,51 kromu sertleşebilirliği ve karbür kararlılığını iyileştirir ancak paslanmaz çelik pasivasyonu için gereken ~,5 minimumun çok altındadır. 52100 korozyona dayanıklı değildir — nemli ortamlarda yağlama veya koruyucu kaplama gerektirir. Üretim verilerimize göre, incelediğimiz 52100 parça arızalarının yaklaşık 'i mekanik aşınmadan ziyade yetersiz yağlama veya depolama koşullarından kaynaklanan korozyona dayanmaktadır — bu malzeme için en önlenebilir arıza modudur.
Özellikler
| Mülkiyet | Değer | Mühendislik Anlamı |
|---|---|---|
| Yoğunluk | ~7,81 g/cm³ | Standart çelik yoğunluğu |
| Elastikiyet modülü | 190–210 GPa | Yüksek sertlik, minimum sapma |
| Sertlik (ısıl işlem görmüş) | ~60–67 HRC | Olağanüstü aşınma direnci |
| Isı iletkenliği | ~46,6 W/m·K | Orta düzeyde ısı transferi |
| İşlenebilirlik | ~ (serbest işlenebilir çeliğe kıyasla) | Zor, özellikle sertleştirilmiş halde |
| Korozyon direnci | Sınırlı | Paslanmaz değil, koruma gerektirir |
Sertlik ve Aşınma (Temel Avantaj)
Su verme ve menevişleme sonrası 52100, 60–67 HRC'ye ulaşır — herhangi bir mühendislik çeliğinin en yüksekleri arasındadır. İnce krom karbürler üstün aşınma direnci ve yüzey dayanıklılığı sağlar. Bu kombinasyon, rulman yatak yollarının, makaraların ve bilyaların ölçülebilir yüzey bozulması olmadan yüksek temas basıncı altında milyonlarca gerilim döngüsüne dayanmasını sağlar.
Yuvarlanma Temas Yorulması
52100’ün birincil mühendislik değeri. Temiz mikroyapı (düşük kalıntılar), yüksek sertlik ve ince karbür dağılımı ile birleşerek döngüsel Hertz temas gerilmesi altında çatlak başlangıcına direnir. 52100’ün rulman endüstrisine hakim olmasının nedeni budur — yuvarlanma teması altındaki yorulma ömrü, rulmanlar için tek en kritik performans ölçütüdür ve karşılaştırılabilir maliyette başka hiçbir çelik bu modda 52100'ün performansına eşleşemez.
Sınırlamalar
Korozyona dayanıklı değildir (yağlama/kaplama gerektirir). Zayıf kaynaklanabilirlik (yüksek karbon → IEB çatlaması). Orta karbonlu alaşımlı çeliklere kıyasla sınırlı süneklik ve tokluk.
Isıl İşlem
Isıl işlem, 52100'ü işlenebilir yumuşak halden yüksek performanslı sertleştirilmiş malzemeye dönüştürür. Her özellik — sertlik, yorulma ömrü, boyutsal kararlılık — uygun ısıl işlem kontrolüne bağlıdır.
| Adım | Sıcaklık | Amaç | Sonuç |
|---|---|---|---|
| Küreselleştirme tavlaması | ~750–800°C | İşleme için yumuşatma | ~HB 180–220 |
| Östenitleme | 800–840°C | Karbürleri östenit içinde çözündürme | Nihai sertliği kontrol eder |
| Yağda su verme | — | Martenzit oluşturma | ~64–67 HRC maksimum |
| Temperleme | 150–200°C | Gerilimi azaltır, kırılganlığı düşürür | ~60–64 HRC (servis) |
| Kriyojenik (opsiyonel) | −80 ila −196°C | Kalıntı östeniti dönüştürür | +1–2 HRC, gelişmiş stabilite |
Östenitleme karbürlerin bir kısmını çözer — çok düşük sıcaklık yetersiz sertlik üretir, çok yüksek sıcaklık tane büyümesine ve tokluk kaybına neden olur. Söndürme yağ içinde sert martenzitik yapıyı oluşturur. Temperleme 150–200°C'de kritiktir — kırılganlığı azaltır ve yüksek sertliği korurken iç gerilimleri giderir. Çoğu rulman uygulaması temperleme sonrası 60–64 HRC hedefler.
Kriyojenik işlem kalıntı östeniti martenzite dönüştürür — boyutsal stabiliteyi iyileştirir ve 1–2 HRC ekler. Alt mikron boyutsal kaymanın kabul edilemez olduğu hassas rulman yatakları ve miller için esastır. Sık karşılaştığımız bir tuzak: maliyetten tasarruf etmek için hassas rulman yataklarında kriyojenik işlemin atlanması — ardından servis sırasında kalıntı östenitin yavaşça dönüşmesiyle boyutsal instabilite yaşanması ve montajdan aylar sonra geçme ve gürültü sorunlarına yol açması.
Temel risk: Su verme sırasında distorsiyon. Asimetrik veya ince kesitli parçalar özellikle savunmasızdır. Tasarım, su verme sonrası geometriyi düzeltmek için taşlama payı (tipik olarak kenar başına 0,2–0,5 mm) içermelidir.
İşlenebilirlik ve CNC
Proses Rotası (Sektör Standardı)
Kaba işleme (tavlanmış/küreselleştirilmiş, ~HB 180–220) → Isıl işlem (su verme + temperleme ile 60–64 HRC) → Taşlama veya sert tornalama (CBN/seramik takımlar) ile finiş.
Bu sıralama hassas 52100 parçaları için tartışılamaz. Sertleştirme sonrası geleneksel karbür takımlarla işleme 55 HRC üzerinde pratik değildir — malzeme kesici kenarları hızla tahrip eder.
Tavlanmış Durumda İşleme
Karbür takımlarla serbest kesimli çeliklerin ~40% hızında işlenebilir. Krom karbürler yumuşak durumda bile aşındırıcıdır — takım aşınması eşdeğer karbon çeliklerinden daha yüksektir. Tüm hassas özellikler için taşlama payı bırakın.
Sertleştirilmiş Durumda Finiş
Taşlama, rulman yüzeyleri için standart finiş yöntemidir — mükemmel geometrik doğrulukla Ra ≤0,4 µm elde edilir. CBN uçlarla sert tornalama belirli geometriler için bir alternatiftir ancak rijit makine kurulumu ve dikkatli parametre kontrolü gerektirir. Süperfiniş (Ra ≤0,1 µm) premium rulman yatak yolları için kullanılır. Atölye deneyimimizde, 52100 rulman yatak yollarında yüzey bütünlüğü (kalıntı gerilim profili, temper yanığı olmaması) yorulma ömrü üzerinde son 1–2 HRC sertlikten daha fazla etkiye sahiptir — taşlama parametreleri ısıl işlem parametreleri kadar dikkatli kontrol edilmelidir.
Uygulamalar
| Başvuru | Tipik Parçalar | Neden 52100 |
|---|---|---|
| Rulmanlar | Bilyalar, yatak yolları, makaralar | Yuvarlanma teması yorulma direnci |
| Makine | Miller, burçlar, kovanlar | Aşınma direnci + boyutsal stabilite |
| Otomotiv | Tekerlek rulmanları, şanzıman makaraları | Döngüsel yükleme + yüksek hızlı temas |
| Havacılık ve Uzay | Hassas döner montajlar | Güvenilirlik + yorulma mukavemeti |
| Takımlar | Aşınma plakaları, zımbalar, kalıplar | Yüksek sertlik + aşınma direnci |
| Endüstriyel | Dişliler, kılavuz pimleri, miller | Yüksek temas gerilmesi performansı |

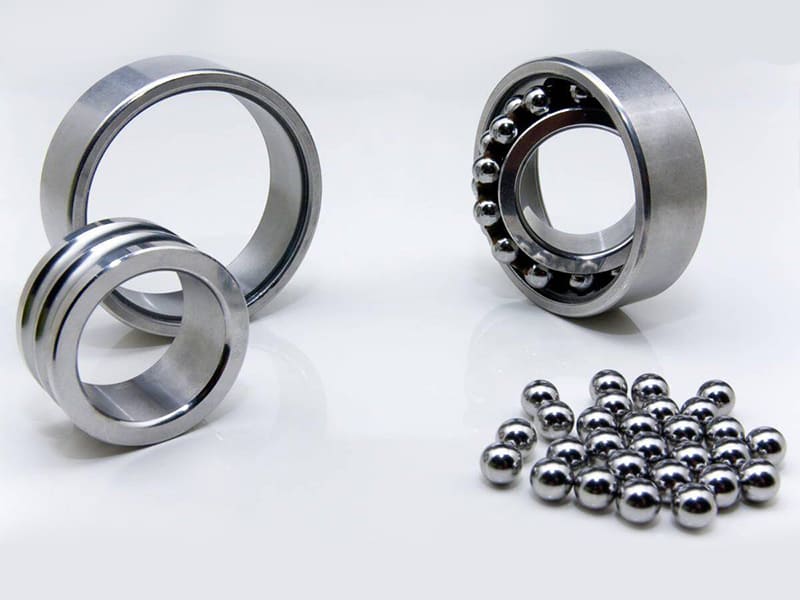

Rulmanlar birincil ve tanımlayıcı uygulamadır — 52100 bilyalı ve makaralı rulman bileşenleri için küresel standarttır. Malzemenin tüm özellik profili (yüksek sertlik, ince karbürler, yorulma direnci, boyutsal stabilite) bu kullanım durumu için optimize edilmiştir. Diğer uygulamalar (Miller, takım, dişliler) yüksek gerilme altında yuvarlanma veya kayma temasının arıza moduna hakim olduğu yerlerde aynı özelliklerden yararlanır.
Avantajlar ve Sınırlamalar
| Avantajlar | Sınırlamalar |
|---|---|
| Yüksek sertlik (60–67 HRC) | Korozyona dayanıklı değil |
| Mükemmel aşınma direnci | Sertleştirme sonrası işlenmesi zor |
| Üstün yuvarlanma yorulma ömrü | Zayıf kaynaklanabilirlik (yüksek karbon) |
| İyi boyutsal stabilite | Aşırı sertleştirilirse kırılganlık riski |
| Kanıtlanmış rulman malzemesi | Isıl işlem distorsiyon riski |
52100 vs D2, 440C, 4140
| Malzeme | En Uygun Olan | Korozyon | Aşınma | Dayanıklılık |
|---|---|---|---|---|
| 52100 | Rulmanlar, yuvarlanma yorulması | Düşük | Yüksek | Orta |
| D2 | Kalıplar, kesici takımlar | Orta | Çok yüksek | Daha düşük |
| 440C | Korozyona dayanıklı rulmanlar | Yüksek | Yüksek | Orta |
| 4140 | Yapısal, darbe yüklemesi | Düşük | Orta | Yüksek |
52100 vs D2: Her ikisi de yüksek sertlikte, yüksek aşınma direncine sahip çeliklerdir. D2’nin ~ krom içeriği, kesme/kalıp uygulamalarında üstün aşındırıcı aşınma için daha büyük karbürler oluşturur. 52100’ün daha ince karbür yapısı, rulmanlar için kritik ölçüt olan daha iyi yuvarlanma temas yorulması sağlar. Yuvarlanma teması → 52100. Aşındırıcı kesme → D2.
52100 vs 440C: 440C paslanmazdır (~–18 Cr) — 52100'de bulunmayan mükemmel korozyon direnci sağlar. 52100, yağlanmış ve kontrollü ortamlarda daha iyi yorulma ömrü ve daha düşük maliyet sunar. Kuru/korozif → 440C. Yağlanmış/kontrollü → 52100.
52100 vs 4140: Tamamen farklı performans kategorileri. 4140, daha düşük sertlikte (~tipik 28–35 HRC) daha yüksek tokluk ve darbe direnci sağlar. 52100, daha düşük toklukta daha yüksek sertlik ve aşınma direnci sağlar. Aşınma + yorulma → 52100. Darbe + yapısal → 4140. Üretim verilerimize göre, aldığımız 52100 sorgularının yaklaşık 'i için 4140 daha uygun bir çözümdür — uygulama temas aşınması yerine yapısal yükleme içerir ve 4140, önemli ölçüde daha düşük ısıl işlem ve yüzey işleme maliyetiyle yeterli performans sunar.
Maliyet
Hammadde maliyeti orta düzeydedir — diğer alaşımlı çeliklerle karşılaştırılabilir. Ancak hassas 52100 bileşenlerinin toplam parça maliyeti işleme süreçleri tarafından belirlenir: ısıl işlem (sertleştirme + temperleme + isteğe bağlı kriyojenik işlem), taşlama/süper finişleme ve kalite muayenesi (sertlik, yüzey bütünlüğü, boyutsal) tipik olarak bitmiş parça maliyetinin –70'ini oluşturur. Malzeme genellikle toplamın –40'ından azdır.
Maliyet gerekçesi: 52100, aşınma ve yorulma ömrü yaşam döngüsü maliyetini belirlediğinde ekonomiktir. Üretimi 30$ daha pahalıya mal olan ancak 5 kat daha uzun ömürlü bir rulman yatağı, çalışma saati başına önemli ölçüde daha düşük maliyet sunar. Temas yorulması gereksinimi olmayan genel yapısal parçalar için 52100 aşırı spesifikasyondur — 4140 veya eşdeğer orta karbonlu alaşımlı çelik, daha düşük toplam maliyetle yeterli performans sağlar.
Karar Kılavuzu
| Gereksinim | Seçin |
|---|---|
| Yuvarlanma temas yorulması (rulmanlar) | 52100 |
| Yüksek aşındırıcı aşınma (kalıplar, takımlar) | D2 |
| Korozyona dayanıklı rulman | 440C |
| Yapısal mukavemet + darbe | 4140 / 4340 |
| Hassas dönen parçalar | 52100 (taşlama ile) |
| Kaynaklı montaj | 52100'den kaçının → 4140 kullanın |
Karar mantığı: Hasar moduyla başlayın → yuvarlanma teması veya yüzey aşınması = 52100. Korozyon riski = 440C. Darbe/yapısal = 4140. Aşındırıcı kesme = D2. 52100 seçilirse, tüm süreç zincirini planlayın: yumuşak işleme → ısıl işlem → taşlama → muayene.
Sonuç
52100 çeliği, endüstri standardı rulman malzemesidir — yüksek sertlik (60–67 HRC), olağanüstü yuvarlanma temas yorulma direnci ve ~%1,0 karbon + ~%1,5 krom bileşimi sayesinde üstün aşınma performansı için tasarlanmıştır. Performansı tamamen kontrollü ısıl işleme ve hassas finişleme bağlıdır — malzeme tek başına uygun işleme olmadan sonuç vermez.
52100 genel amaçlı bir çelik değildir. Korozyona dayanıklı değildir, kaynaklanabilir değildir ve temas yorulması gereksinimi olmayan yapısal parçalar için maliyet etkin değildir. Yuvarlanma teması, yüzey aşınması ve yorulma ömrü hasar moduna hakim olduğunda, benzer maliyetteki hiçbir çelik 52100’ün performansına eşleşemez. Rulman veya aşınma açısından kritik bileşenler için 52100 spesifikasyonunda yardıma mı ihtiyacınız var? Malzeme seçimi, ısıl işlem planlaması ve üretim desteği için [Mühendislik ekibimizle iletişime geçin].
Sıkça Sorulan Sorular
52100 çeliği nedir?
Rulmanlar ve aşınma açısından kritik parçalar için tasarlanmış yüksek karbonlu krom alaşımlı çelik (~%1,0 C, ~%1,5 Cr). Isıl işlem sonrası 60–67 HRC'ye ulaşır. Ayrıca 100Cr6 (Avrupa standardı) olarak da adlandırılır. Bilyalı ve makaralı rulman bileşenleri için küresel standarttır.
52100 paslanmaz mıdır?
Hayır — ~%1,5 krom, paslanmaz çelik pasivasyonu için gereken ~,5 minimumun çok altındadır. Nemli ortamlarda yağlama veya kaplama gerektirir. Korozyona dayanıklı rulman uygulamaları için 440C paslanmaz çeliği düşünün.
52100 ne kadar serttir?
Uygun sertleştirme ve temperleme sonrası 60–67 HRC. Çoğu rulman uygulaması, optimal sertlik-tokluk dengesi için 60–64 HRC hedefler. Sertlik; östenitleme sıcaklığına, sertleştirme yöntemine ve temperleme parametrelerine bağlıdır.
52100 işlenmesi kolay mıdır?
Tavlanmış durumda orta derecede zordur (serbest kesim çeliğine kıyasla ~ işlenebilirlik). Sertleştirme sonrası (>60 HRC), geleneksel işleme pratik değildir — taşlama veya CBN takımlarla sert tornalama gerektirir. Standart süreç: yumuşak işleme → ısıl işlem → taşlama.
52100 ile 4140 arasında ne zaman seçim yapmalıyım?
Yuvarlanma temas yorulması ve yüzey aşınması için 52100 (rulmanlar, makaralar, aşınma burçları). Yapısal mukavemet, darbe direnci ve kaynak gerektiren uygulamalar için 4140. Farklı hasar modları → farklı çelikler.
