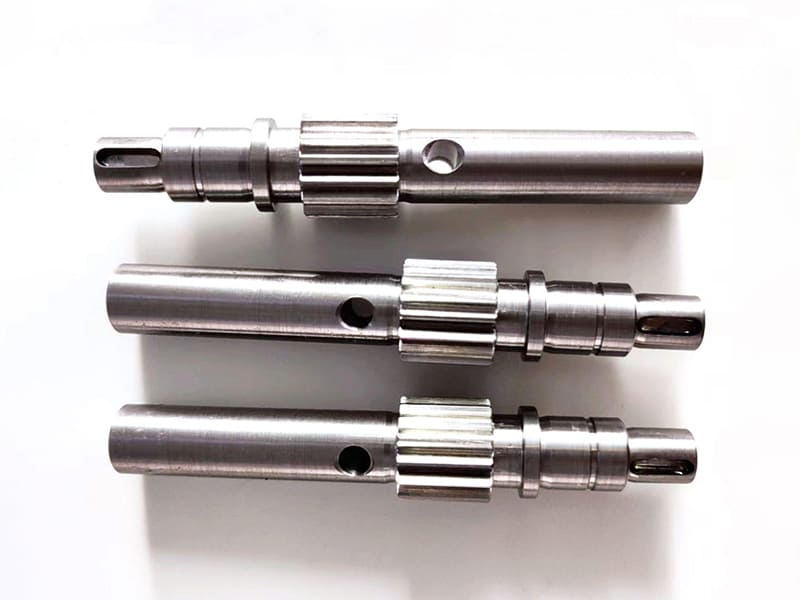

O eixo de saída de uma caixa de velocidades racha na base da ranhura da chaveta após 18 meses de serviço — não devido a sobrecarga, mas sim a uma concentração de tensão que o projetista não teve em conta no cálculo de fadiga. Um eixo de transmissão personalizado apresenta medidas perfeitas na CMM, mas gera vibração excessiva na montagem porque a concentricidade entre os munhões dos rolamentos apresentava um desvio de 0,015 mm. Usinamos e resolvemos problemas em eixos como estes constantemente. O eixo de transmissão é, sem dúvida, o componente rotativo mais crítico em qualquer sistema de transmissão de potência, mas é frequentemente tratado como “apenas uma barra redonda” durante a conceção e a aquisição.
Este artigo aborda os eixos de transmissão numa perspetiva de engenharia e fabrico CNC: como transmitem potência, os principais tipos, cálculos de projeto relativos ao diâmetro e à tensão, seleção de materiais, processos de fabrico desde a forja até ao acabamento CNC, tratamento térmico, modos de falha comuns e aplicações industriais. Quer seja um projetista a dimensionar um eixo, um engenheiro a planear a produção ou um comprador a adquirir componentes de eixos personalizados, o objetivo é aliar o projeto do eixo à capacidade real de fabrico.
Como funciona um eixo de transmissão?
Transmissão de binário
Um eixo de transmissão transmite o binário através do movimento rotativo. Quando um motor ou um motor a combustão aplica binário, desenvolve-se uma tensão de cisalhamento na secção transversal do eixo, provocando uma torção elástica durante a rotação. A magnitude da torção depende do comprimento do eixo, do momento polar de inércia e do módulo de cisalhamento do material. Na prática, os eixos raramente estão sujeitos a torção pura — as cargas de flexão provenientes de engrenagens, correias ou polias coexistem sempre, exigindo uma avaliação combinada das tensões.
Fluxo de potência: da entrada à saída
A energia entra através de um eixo de entrada (normalmente com velocidade mais elevada e binário mais baixo), passa por conjuntos de engrenagens que alteram as relações de velocidade e binário e sai através de um eixo de saída, fornecendo potência útil à carga acionada. A geometria do eixo, as transições de diâmetro e as características de ligação devem estar coordenadas para garantir uma transferência suave do binário, sem perdas excessivas nem concentrações de tensão ao longo do percurso da potência.
Interação com rolamentos, engrenagens e acoplamentos
O desempenho de um eixo depende da sua interação com os componentes circundantes. Os rolamentos suportam cargas radiais e axiais, mantendo simultaneamente o alinhamento — a sua localização afeta diretamente a deflexão e a velocidade crítica. As engrenagens introduzem forças localizadas que geram momentos de flexão. Os acoplamentos compensam o desalinhamento e a expansão térmica. Do ponto de vista da maquinagem, a precisão do CNC nos munhões dos rolamentos, nas interfaces das engrenagens e nos ajustes dos acoplamentos determina se estas interações funcionam conforme previsto — ou se criam os problemas de vibração e desgaste que mais frequentemente temos de resolver.
Principais tipos de eixos de transmissão
Sólido vs. Oco
Eixos maciços são mais fáceis de usinar e apresentam distribuições de tensão previsíveis. São adequadas para binários moderados, vãos mais curtos e aplicações em que o custo é um fator determinante. Eixos ocos remover material do núcleo neutro, onde a contribuição da tensão de cisalhamento é mínima, proporcionando uma melhor relação resistência/peso. Para o mesmo diâmetro exterior, um eixo oco transmite praticamente o mesmo binário com um peso 30–40% inferior. Isto torna os designs ocos atraentes para sistemas de alta velocidade, transmissões automóveis e aplicações em que a inércia rotacional é importante. A contrapartida: um controlo de tolerâncias mais rigoroso e uma maquinação mais complexa.
Eixo principal, eixo intermédio e eixo intermediário
Eixos principais funcionam como principais transmissores de binário com os mais elevados requisitos de resistência. Eixos intermediários funcionam em paralelo nas caixas de velocidades, alterando a velocidade e o binário através do engate de engrenagens intermédias — estão sujeitas a cargas combinadas de torção e flexão. Eixos de tensão alterar o sentido de rotação ou o espaçamento entre as engrenagens sem transmitir potência à saída, mas a precisão do alinhamento continua a ser importante para evitar o desgaste irregular das engrenagens.
Eixos com chaveta, com ranhuras e flexíveis
Eixos com chaveta proporcionam uma transferência de binário simples e económica, mas provocam uma concentração de tensões na raiz da ranhura, limitando a vida útil à fadiga. Eixos estriados distribuem o binário por vários dentes, proporcionando uma maior capacidade de carga, melhor concentricidade e maior durabilidade — sendo a opção preferida em transmissões automóveis e industriais. Eixos flexíveis sacrificar a rigidez torcional em prol da adaptabilidade angular em aplicações com binário baixo a moderado.
Cálculos de projeto
Binário, potência e velocidade
A potência transmitida é proporcional ao binário e à velocidade de rotação. Um eixo que transmite a mesma potência apresenta níveis de binário muito diferentes, dependendo das RPM. As aplicações a baixa velocidade (transportadores, misturadores) exigem binários elevados. Os eixos de alta velocidade transmitem um binário mais baixo, mas são mais sensíveis à rigidez e à vibração. Os ciclos de funcionamento reais — arranque-paragem, cargas de choque, flutuações de binário — determinam frequentemente o projeto mais do que as potências nominais.
Seleção do diâmetro
A seleção do diâmetro do eixo implica um equilíbrio entre a tensão admissível e a rigidez, por um lado, e o peso, o custo do material e o tempo de maquinagem, por outro. As normas de conceção aplicam fatores de segurança para ter em conta a variabilidade do material e a fadiga sob carga cíclica. Com base na nossa experiência no chão de fábrica, os engenheiros que dimensionam estritamente de acordo com os mínimos teóricos verificam frequentemente que a disponibilidade de rolamentos, as ferramentas padrão e as interfaces de montagem acabam por obrigar a aumentar o diâmetro de qualquer forma. Começar por ter em conta as restrições práticas poupa ciclos de reprojeto.
Carga combinada e concentração de tensões
As engrenagens e as polias geram forças radiais que combinam a tensão de flexão com a tensão de torção. A tensão máxima ocorre na superfície exterior. Os concentradores de tensão — ressaltos, ranhuras de chaveta, raízes das ranhuras de encaixe — amplificam as tensões locais e tornam-se pontos de início de fissuras por fadiga. Compreender onde as tensões combinadas atingem o seu pico orienta as transições geométricas, os raios de arredondamento e os requisitos de acabamento superficial durante a maquinagem CNC. Com base nos nossos dados de produção, o aumento do raio de arredondamento das ranhuras de chaveta de 0,3 mm para 1,0 mm em eixos de aço 4140 melhorou a vida útil à fadiga em aproximadamente 40% em ensaios cíclicos.
Materiais
Aço ao carbono vs. aço ligado
Aços de teor médio de carbono (C45/1045) predominam em aplicações de binário moderado — apresentam boa resistência, estão amplamente disponíveis, são económicas e fáceis de maquinar. Aços ligados (4140/42CrMo) incluem crómio, molibdénio ou níquel para melhorar a temperabilidade e o comportamento à fadiga. São adequados para eixos sujeitos a binários elevados, ciclos intensos ou cargas de choque em caixas de velocidades e sistemas de transmissão. A contrapartida: um custo mais elevado do material e um controlo mais rigoroso do tratamento térmico e da maquinagem.
Resistência à fadiga vs. usinabilidade
No caso dos eixos rotativos, a resistência à fadiga é mais importante do que a resistência à tração estática. Os aços-liga oferecem, em geral, um desempenho superior em termos de fadiga, especialmente quando apresentam um acabamento superficial adequado. No entanto, aumentam o desgaste das ferramentas e o tempo de maquinagem — sobretudo após o tratamento térmico. Os projetistas e os compradores devem ponderar os requisitos de vida útil à fadiga face à eficiência de fabrico e ao custo total.
Tratamento térmico
Têmpera e revenimento aumenta o rendimento e a resistência à fadiga, permitindo diâmetros mais pequenos ou uma maior capacidade de binário. Endurecimento por indução Melhora localmente a resistência ao desgaste nos assentos dos rolamentos ou nas ranhuras, sem comprometer a tenacidade do núcleo. No entanto, o tratamento térmico provoca alterações dimensionais que exigem uma maquinagem de acabamento pós-tratamento. Um projeto eficaz do eixo sequencia corretamente as operações — maquinagem de desbaste antes do tratamento térmico, maquinagem de acabamento a seguir — para controlar a distorção de acordo com as classes de tolerância da norma ISO 2768.
Fabrico CNC
Seleção do processo
A forja produz peças em bruto com um fluxo de grão refinado alinhado com o eixo do eixo, melhorando a resistência à fadiga para aplicações de alto binário e críticas em termos de segurança. No entanto, as peças forjadas exigem investimento em ferramentas e posterior maquinagem. A maquinagem a partir de barras laminadas ou tratadas termicamente oferece maior flexibilidade, menor custo inicial e iteração mais rápida para protótipos e volumes baixos a médios. Nos projetos que já realizámos, os aços-liga modernos com tratamento térmico adequado alcançam um desempenho de fadiga suficiente sem necessidade de forjamento — desde que as transições geométricas e o acabamento superficial sejam bem controlados.
Torneamento CNC, fresagem e usinagem do tipo suíço
Torneamento CNC produz diâmetros, saliências, munhões de rolamentos e elementos de referência precisos, com concentricidade controlada. Fresagem CNC adiciona ranhuras de chaveta, faces planas, furos transversais e elementos de sincronização — idealmente em centros de fresagem e torneamento, para reduzir o erro de reajuste da fixação. Maquinação do tipo suíço destaca-se na utilização com eixos longos e delgados, ao apoiar a peça de trabalho junto à zona de corte, minimizando a deflexão e permitindo tolerâncias mais rigorosas em características críticas.
Parâmetros críticos de qualidade
Os assentos dos rolamentos exigem tolerâncias de diâmetro rigorosas e rugosidade superficial controlada para uma distribuição adequada da carga. As interfaces das engrenagens exigem um posicionamento axial preciso e um desvio mínimo. A concentricidade entre munhões, ranhuras e ressaltos é especialmente crítica — o desalinhamento aumenta diretamente a tensão de flexão e acelera a falha por fadiga. O acabamento superficial influencia significativamente a vida útil à fadiga: acabamentos mais lisos reduzem as micro-entalhes que dão origem a fissuras sob carga cíclica. No nosso ambiente de produção, manter a concentricidade dentro de 0,005 mm e Ra ≤ 0,8 μm nos munhões dos rolamentos é a norma para o trabalho com eixos de transmissão.
Modos de falha comuns
Falha por fadiga
O modo de falha mais comum nos eixos. As fissuras iniciam-se em concentradores de tensão — ombros acentuados, raízes de ranhuras de chaveta, alívios de estrias — e propagam-se sob ciclos repetidos de torção e flexão até à fratura súbita. As falhas por fadiga raramente resultam apenas da resistência insuficiente do material. Estão, mais frequentemente, associadas a transições geométricas inadequadas, acabamento superficial irregular ou flutuações de carga subestimadas.
Desgaste, desalinhamento e vibração
A má concentricidade entre os munhões dos rolamentos e os elementos funcionais provoca uma rotação excêntrica, aumentando a tensão de flexão e a carga nos rolamentos. Com o tempo, isso traduz-se em desgaste acelerado, vibração elevada e redução da vida útil à fadiga. Muitas vezes, a causa principal não é o próprio eixo, mas sim as tolerâncias acumuladas nos rolamentos, nas caixas de alojamento e nos acoplamentos, que não foram avaliadas como um sistema.
Prevenção
Os raios generosos dos filetes e os perfis otimizados das ranhuras reduzem a concentração de tensões. A estimativa precisa da carga (incluindo choques e desalinhamentos) melhora as margens de fadiga. A precisão da maquinagem CNC em termos de concentricidade, acabamento superficial e controlo dimensional reduz diretamente tanto o risco de fadiga como o de desgaste.
Aplicações industriais
Setor automóvel e sistema de transmissão: Fadiga de alto número de ciclos, inversões de binário, amplas gamas de velocidades. A redução de peso leva à utilização de eixos ocos, aços-liga e tratamento térmico localizado. A geometria das ranhuras e a precisão do acabamento superficial são fundamentais para o desempenho em termos de NVH.
Maquinaria industrial: Funcionamento contínuo, longos intervalos de manutenção. Os transportadores, as bombas e os compressores privilegiam a durabilidade e a facilidade de manutenção em detrimento da otimização do peso. A repetibilidade do CNC garante a intercambiabilidade durante a manutenção.
Robótica e equipamento de precisão: Baixa inércia, elevada precisão posicional, folga mínima. A rigidez torcional afeta diretamente a precisão do controlo. São obrigatórias tolerâncias apertadas, excelente concentricidade e acabamentos superficiais finos.
Conclusão
Um eixo de transmissão é um componente essencial de suporte de carga, em que os cálculos de conceção, a seleção de materiais e a precisão da fabricação por CNC têm de funcionar em conjunto. A capacidade de binário, a vida útil à fadiga e o comportamento face às vibrações dependem todos da correta definição destes elementos — não apenas individualmente, mas como um sistema coordenado. Uma avaliação errada de qualquer um destes fatores conduz normalmente a fissuras por fadiga, desgaste prematuro ou dinâmica instável ao longo do tempo.
Quando a intenção de projeto e a capacidade de fabrico estão em sintonia, os eixos de transmissão proporcionam um desempenho previsível, uma vida útil mais longa e um custo total do ciclo de vida mais baixo. Precisa de ajuda para projetar ou fabricar eixos de transmissão personalizados? [Contacte a nossa equipa de engenharia] para obter apoio na análise do projeto dos eixos, na seleção de materiais e na maquinagem CNC de precisão.
Perguntas frequentes
Qual é a diferença entre um eixo de transmissão e um eixo de tração?
Um eixo de transmissão é um termo genérico que designa qualquer eixo rotativo que transmita potência no seio de um sistema mecânico — eixos de entrada, eixos de saída e eixos intermédios. Um eixo de transmissão, especificamente, transmite potência de uma caixa de velocidades ou de um diferencial para as rodas ou para o componente final acionado. Todos os eixos de transmissão são eixos de transmissão, mas nem todos os eixos de transmissão são eixos de transmissão.
Como se calcula o diâmetro necessário?
Comece pelo binário (derivado da potência e das RPM) e, em seguida, verifique a tensão de cisalhamento torcional e a tensão de flexão resultantes das cargas nas engrenagens ou nas polias. Aplique os fatores de segurança contra fadiga e os limites de rigidez. Em projetos reais, a seleção do diâmetro também tem em conta as dimensões dos rolamentos, o equipamento de trabalho padrão e a facilidade de fabrico — os mínimos teóricos raramente se coadunam com as restrições práticas.
Um eixo oco é mais resistente do que um eixo maciço?
Não são intrinsecamente mais resistentes, mas sim mais eficientes. Para o mesmo diâmetro exterior, um eixo oco transmite praticamente o mesmo binário com um peso e uma inércia significativamente menores. Os eixos maciços são mais simples de fabricar e podem apresentar um melhor desempenho sob cargas de choque intensas. A escolha deve basear-se nas condições de carga, na velocidade e nas restrições de fabrico.
Quais são as tolerâncias mais importantes para os eixos maquinados por CNC?
Diâmetros dos munhões dos rolamentos, concentricidade entre as características funcionais, posicionamento axial dos ressaltos e acabamento superficial nas interfaces de contacto. Uma concentricidade deficiente aumenta a tensão de flexão e acelera o desgaste dos rolamentos. Um acabamento superficial inadequado reduz a vida útil à fadiga. A maquinagem CNC proporciona o controlo rigoroso e repetível que estas características exigem.
De que forma o tratamento térmico afeta a vida útil à fadiga?
O endurecimento por têmpera e o revenimento aumentam a resistência ao escoamento e a resistência à iniciação de fissuras. O endurecimento superficial localizado melhora a resistência ao desgaste em interfaces críticas. No entanto, uma dureza excessiva ou um tratamento mal controlado podem aumentar a sensibilidade às concentrações de tensão. Um bom comportamento à fadiga resulta da adequação do tratamento térmico à geometria do eixo, ao espectro de cargas e à precisão final da maquinagem.
