Bir tasarımcı, 1200 × 800 mm ekipman muhafaza paneli için 3 mm masif alüminyum belirler. Panel kağıt üzerinde iyi görünür — ancak üretildikten sonra parmak basıncı altında gözle görülür şekilde esner ve birkaç termal döngüden sonra açıklığı boyunca 2 mm eğilir. Çözüm? Yaklaşık yarı ağırlıkta, iki kat eğilme sertliğinde ve daha düşük üretim maliyetinde 4 mm ACM panele geçmek. Bu senaryo panel odaklı uygulamalarda sürekli karşımıza çıkar ve bu nedenle alüminyum kompozit malzemenin gerçekte ne olduğunu — ve ne olmadığını — anlamak mühendislik ve satın alma kararları için önemlidir.
Bu makale, alüminyum kompozit malzemeyi (ACM) mühendislik ve üretim perspektifinden açıklamaktadır. Sandviç yapısını, düşük ağırlıkta yüksek sertliği neden elde ettiğini, temel mekanik ve çevresel özelliklerini, üretim sürecini, pratik uygulamalarını, alternatif panel malzemeleriyle karşılaştırmasını ve seçim kılavuzlarını ele alıyoruz. Amaç, tasarımcıların, mühendislerin ve satın almacıların ACM'yi yalnızca görünüm veya fiyata göre değil, gerçek performansa göre değerlendirmesine yardımcı olmaktır.
Alüminyum Kompozit Malzeme (ACM) Nedir?
Alüminyum kompozit malzeme, iki ince alüminyum levhanın alüminyum olmayan bir çekirdeğe — genellikle polietilen (PE) veya mineral dolgulu polimer — kalıcı olarak yapıştırıldığı mühendislik ürünü bir sandviç panelidir. Bu üç katmanlı konfigürasyon, masif metal panellerin ağırlığının çok altında yüksek eğilme sertliği ve boyutsal kararlılık sağlar.
Alüminyum yüzey katmanları, eğilme sırasında esas olarak çekme ve basma gerilmelerini taşır. Çekirdek, yüzey katmanları arasındaki ayrımı korur ve kayma gerilmesine direnir. Yapısal rollerin bu şekilde ayrılması, ACM'nin birim ağırlık başına sertlik açısından monolitik levhalardan daha iyi performans göstermesini sağlar — eşdeğer kütlede genellikle 3–5 kat daha fazla.
ACM vs. Masif Alüminyum Levha
ACM yüzeylerinde alüminyum kullansa da, masif alüminyum levhadan temel olarak farklı davranır. Masif alüminyum sertlik için tamamen malzeme kalınlığına dayanır. ACM ise sertliği geometri ve katman ayrımı yoluyla elde eder. Eşdeğer ağırlıkta, ACM paneller eğilmede önemli ölçüde daha serttir. Ancak masif alüminyum daha yüksek kenar mukavemeti ve yerel yük direnci sunar.
| Aspect | ACM Panel | Masif Alüminyum Levha |
|---|---|---|
| Yapı | Katmanlı sandviç | Monolitik |
| Sertlik-ağırlık oranı | Yüksek | Orta |
| Şekillendirilebilirlik | İyi (kanal açma, katlama) | İyi (bükme, işleme) |
| Kenar yük kapasitesi | Sınırlı | Yüksek |
| Tipik kullanım | Paneller, muhafazalar, kapaklar | Yapısal parçalar, braketler |
Temel fark: ACM, masif alüminyumun yerini almaz. Düzlük, hafiflik ve geniş alanın en önemli olduğu panel uygulamaları için optimize edilmiş bir yapısal verimlilik çözümüdür.

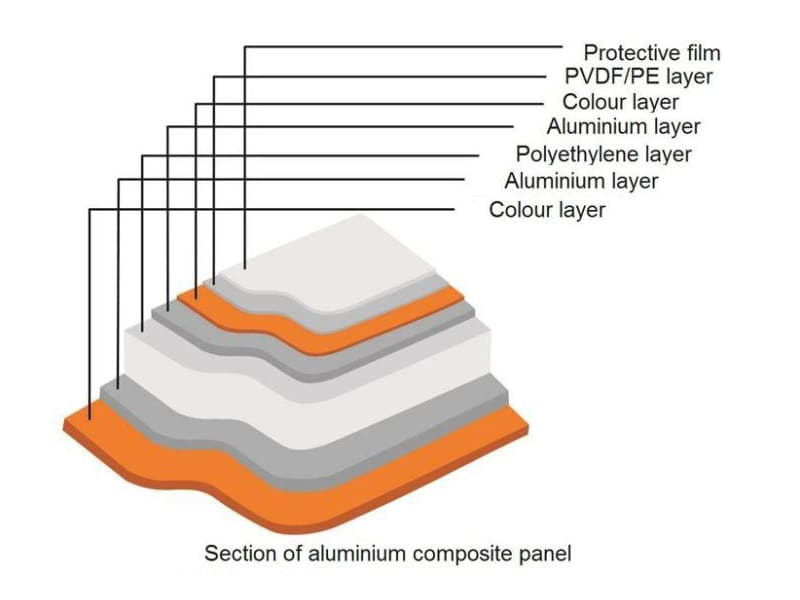

Alüminyum Kompozit Malzemenin Yapısı
ACM performansı üç katmanlı mimarisinden gelir. Her katman farklı bir mekanik işlev görür.
Dış Alüminyum Katmanları
Yüzey katmanları tipik olarak 0,2–0,5 mm kalınlığında alüminyum levhalardır; şekillendirilebilirlik, korozyon direnci ve yüzey kalitesi için genellikle 3xxx veya 5xxx serisi alaşımlar seçilir. Kimyasal ön işlem (mevcut çevre standartlarına uygun kromatsız prosesler) kaplama yapışmasını ve uzun vadeli dayanıklılığı artırır. Bu katmanlar görünür yüzeyi sağlar, çekirdeği korur ve panelin eğilme mukavemetinin büyük kısmını taşır.
Çekirdek Malzemeler
Çekirdek, yüzey katmanlarını ayırır ve kayma gerilmesine direnir — her ikisi de panel sertliği için kritiktir.
PE (polietilen) çekirdek: Düşük yoğunluk, iyi darbe direnci. Tabela, muhafaza ve yapısal olmayan panellerde yaygın. Yangına dayanıklı değildir.
FR (yangına dayanıklı) çekirdek: Mineral dolgulu veya modifiye polimer. Düzenlemeye tabi ortamlar için azaltılmış yanıcılık — yapı yönetmelikleri, ulaşım, kamusal alanlar.
Özel çekirdekler: Geliştirilmiş sertlik, termal kararlılık veya sürdürülebilirlik odaklı uygulamalar için daha yüksek inorganik içerik.
Çekirdek seçimi birincil bir mühendislik kararıdır. Yangın davranışını, kayma rijitliğini ve panel ağırlığını doğrudan etkiler.
Bağlanma
ACM katmanları termal laminasyon veya sıcak pres yapıştırma yoluyla birleşir. Isı ve basınç, yapıştırıcı katmanları aktive ederek kalıcı bir kompozit oluşturur. Soyulma mukavemeti ve kayma yapışması, delaminasyon direncini belirler. Üretim deneyimimizde, yapışma kalitesi, aynı görünen ancak hizmette çok farklı performans gösteren panelleri ayıran en önemli tek değişkendir.
ACM Neden Hafif Ama Yine de Rijit?
Kompozit Sandviç Etkisi
Temel mekanizma: bir sandviç panelde eğilme sertliği, yalnızca malzeme mukavemetiyle değil, yük taşıyan yüzey katmanları arasındaki mesafeyle güçlü şekilde ölçeklenir. Alüminyum yüzey katmanları çekme ve basma gerilmelerini karşılar. Bu arada çekirdek, onları ayrı tutar ve kayma gerilmesine direnir. Yüzey katmanları arasındaki ayrımı artırmak, panelin eğilme direncini belirleyen ikinci alan momentini önemli ölçüde yükseltir.
Pratikte, ince alüminyum yüzey katmanlarına sahip 4 mm'lik bir ACM panel, toplam alüminyum içeriği çok daha düşük olsa bile, benzer ağırlıktaki masif alüminyum levhadan birkaç kat daha sert olabilir.
Boyutsal Kararlılık
ACM'nin simetrik laminat yapısı, iç gerilmeleri dengeler ve eğilmeyi azaltır. Çekirdek, titreşimi sönümler ve gerilme yığılmasını sınırlar. Alüminyum yüzey katmanları sıcaklıkla genleşse de, kompozit yapı geniş panel alanlarında termal distorsiyonu tek başına ince metal levhalardan daha iyi kontrol eder.
Tasarımcılar için bu, daha düz paneller, daha tutarlı boşluklar ve sıcaklık değişimleri boyunca iyileştirilmiş görsel kalite anlamına gelir — muhafazalar ve cephe panelleri için önemli bir avantaj.
Alüminyum Kompozit Malzemenin Temel Özellikleri
Mekanik Özellikler
ACM, panel performansı için optimize edilmiştir. Birim ağırlık başına yüksek eğilme rijitliği, sehim kontrolünün kritik olduğu büyük, düz paneller için etkili olmasını sağlar. Polimer çekirdek enerjiyi absorbe ederek ACM'e ince alüminyum levhalara kıyasla çentiklenme ve taşıma hasarına karşı daha iyi darbe toleransı kazandırır. Ancak ACM, güçlendirme olmadan yüksek nokta yükleri veya dişli bağlantı elemanları için tasarlanmamıştır.
Çevresel Dayanıklılık
Kaplamalı alüminyum yüzeyler (tipik olarak PVDF veya polyester sistemler) yağmura, neme, sıcaklık döngülerine ve UV bozunmasına direnç gösterir. PVDF kaplamalar, dış mekan kullanımı için üstün uzun vadeli hava koşullarına dayanıklılık sunar. Polyester kaplamalar, iç mekan veya kısa ömürlü uygulamalar için daha ekonomiktir. Dayanıklılık büyük ölçüde kaplama sistemine ve çekirdek tipine bağlıdır — yalnızca alüminyumun kendisine değil.
Üretim ve İşlenebilirlik
ACM'nin en güçlü avantajlarından biri. Paneller standart aletlerle düşük kesme kuvvetleriyle kolayca kesilir, CNC frezelenir ve V-kanal açılır. Frezelenmiş kanallar, alüminyum yüzeyleri çatlatmadan hassas katlama sağlar — temiz kutu yapıları ve şekillendirilmiş formlar oluşturur. Üretim verilerimize göre, ACM üretimi tipik olarak eşdeğer katı alüminyum sac işlerine kıyasla –60% daha hızlı çalışır ve önemli ölçüde daha az bağlama gerektirir.
ACM Nasıl Üretilir?
Hammadde Hazırlığı
Üretim, alüminyum bobinlerle (0,2–0,5 mm kalınlık) başlar — temizlenir, ön işleme tabi tutulur ve yapıştırma için hazırlanır. Çekirdek malzemeler sürekli sac veya ekstrüdat olarak gelir. Alüminyum kalınlık toleransı ve çekirdek yoğunluğundaki tutarlılık, tek tip panel davranışı için kritiktir.
Laminasyon ve Kaplama
Laminasyon adımı, katmanları kontrollü ısı ve basınç altında kalıcı olarak birleştirerek boşluksuz bir kompozit oluşturur. Laminasyondan sonra yüzeyler PVDF veya polyester kaplama alır. Kaplama kalınlığı, kürleme sıcaklığı ve hat hızı yüzey dayanıklılığını ve renk tutarlılığını etkiler.
Kalite Kontrol
Yüksek kaliteli ACM, sadece iyi malzemeler değil, üretim disiplini gerektirir. Temel kontroller arasında düzlük ve artık gerilme kontrolü (montaj sırasında eğrilmeyi önler), soyulma bağ mukavemeti testi (uzun vadeli yapışmayı sağlar) ve yüzey tekdüzelik doğrulaması (tutarlı renk, parlaklık ve kaplama kalınlığı) yer alır. Tutarsız laminasyon veya kaplama, kullanımda delaminasyona, yağ kabarmasına veya erken yüzey bozulmasına yol açar.
Alüminyum Kompozit Malzemenin Yaygın Uygulamaları
Mimari ve İnşaat
Giydirme cepheler, dış cephe kaplamaları ve iç dekorasyon panelleri. ACM, düşük ölü yük ile düz, modern yüzeyler sunarak binalar üzerindeki yapısal talebi azaltır. Kaplı yüzeyler, uzun süreli dış mekan maruziyeti için korozyon ve UV direnci sağlar.
Tabela, Teşhir ve Muhafazalar
Düzlük ve baskı uyumluluğu, ACM'yi tabela sistemleri ve sergi panelleri için ideal kılar. Ekipman muhafazaları, sertlik, görünüm ve düşük ağırlık kombinasyonundan faydalanır. Tasarımcılar ve satın alma ekipleri için ACM, özel veya kısa serili projelerde maliyet, görünüm ve üretilebilirlik arasında öngörülebilir bir denge sunar.
Endüstriyel ve Mühendislik Kullanımları
Makine kapakları, erişim panelleri, koruyucu muhafazalar, hafif bölmeler ve makine koruyucuları. Bu uygulamalar ACM'nin sertlik-ağırlık oranından, darbe toleransından ve CNC dostu üretimden faydalanır — özellikle düşük hacimli veya özel ekipman üretiminde değerlidir.
ACM vs. Diğer Panel Malzemeleri
ACM vs. Katı Alüminyum
ACM, panel uygulamaları için birim ağırlık başına önemli ölçüde daha serttir. Katı alüminyum, sertliği eşleştirmek için daha fazla kalınlık (ve maliyet) gerektirir. Ancak katı alüminyum, nokta yükleri, dişli bağlantı elemanları ve yapısal işleme altında daha iyi performans gösterir.
ACM vs. Çelik Paneller
Çelik daha ağırdır, korozyon koruması gerektirir ve taşıma ile destek yapısı maliyetlerini artırır. ACM ağırlık ve bakım konusunda kazanırken, çelik darbe direnci ve ham mukavemette üstündür.
ACM vs. Diğer Kompozitler
ACM, standartlaştırılmış üretim, küresel bulunabilirlik ve havacılık sınıfı kompozitlerden daha düşük maliyetten faydalanır. Plastik panellere kıyasla ACM, zaman içinde daha iyi UV direnci, düzlük koruması ve yüzey stabilitesi gösterir.
| Malzeme | Ağırlık | Sertlik (ağırlık başına) | Maliyet | Bakım | En Uygun Olan |
|---|---|---|---|---|---|
| ACM | Düşük | Yüksek | Orta | Düşük | Paneller, muhafazalar |
| Katı alüminyum | Orta | Orta | Yüksek | Orta | Yapısal parçalar |
| Çelik | Yüksek | Yüksek | Düşük–orta | Yüksek | Ağır hizmet panelleri |
| Diğer kompozitler | Düşük | Değişken | Orta-yüksek | Değişir | Özel paneller |
Doğru ACM Nasıl Seçilir
Temel Seçim Faktörleri
Panel kalınlığı (3–6 mm): Daha ince paneller tabela ve hafif muhafazalar için uygundur. Daha kalın paneller, geniş açıklıklar için düzlük ve sehim kontrolünü iyileştirir.
Çekirdek tipi: İç mekan veya düşük riskli ortamlar için PE çekirdek. Yangın performansının düzenlendiği yerlerde FR çekirdek. Daha yüksek sertlik veya çevresel gereksinimler için özel çekirdekler.
Yüzey kaplaması: Uzun süreli dış mekan kullanımı için PVDF. İç mekan veya kısa ömürlü uygulamalar için polyester.
Yangın sınıfı: İnşaat, ulaşım ve kamusal ortamlarda tartışmasız zorunludur. Sonuçlandırmadan önce her zaman uygunluğu doğrulayın.
Yaygın Hatalar
Yangın sınıflandırmasını göz ardı etmek — düzenlenmiş ortamlarda PE çekirdekli paneller kullanmak uygunluk başarısızlığına neden olur. Düşük maliyete aşırı öncelik vermek — daha ucuz paneller bağ mukavemeti, düzlük veya kaplama dayanıklılığından ödün verebilir. Tüm ACM panellerinin eşdeğer olduğunu varsaymak — üretim kalitesi tedarikçiler arasında önemli ölçüde değişir.
Özel Çözümler Ne Zaman Gereklidir
Standart paneller her kullanım durumuna uymaz. Özel çözümler, standart dışı boyutlar, özel yüzeyler (özel renkler, iletken katmanlar) ve frezelenmiş özellikler veya insertler gerektiren yapısal entegrasyon için mantıklıdır. Teslim ettiğimiz projelerde, ACM panellerini CNC frezeleme ve ikincil yapıştırma ile birleştirmek, genellikle hazır alternatiflerden daha iyi fonksiyonel entegrasyon sağlar.
Sonuç
Alüminyum kompozit malzeme, katı metal paneller için basit bir ikame değil, yapısal bir optimizasyon çözümüdür. Sandviç yapısı, düşük ağırlıkta yüksek eğilme sertliği, düzlük ve boyutsal stabilite sağlar. ACM, geniş alanlı paneller, muhafazalar, cepheler ve fonksiyonel kapaklarda üstündür. Çekirdek tipi, panel kalınlığı, yüzey kaplaması ve yangın sınıfı güvenliği ve kullanım ömrünü belirler. Tüm ACM panellerini eşdeğer olarak değerlendirmek — veya yalnızca fiyata göre seçim yapmak — gereksiz risk getirir.
En önemlisi, ACM performansı üretim sırasında oluşturulur. Laminasyon kalitesi ve kaplama sistemleri, benzer görünen ancak gerçek uygulamalarda çok farklı performans gösteren paneller arasındaki temel farklılaştırıcılardır. Projeniz için doğru ACM'yi seçme veya panel seçeneklerini değerlendirme konusunda yardıma mı ihtiyacınız var? Malzeme rehberliği ve üretim desteği için [Mühendislik ekibimizle iletişime geçin].
Sıkça Sorulan Sorular
Is aluminum composite material stronger than solid aluminum?
Not in absolute terms. ACM doesn’t match solid aluminum in tension, compression, or point loading. Its advantage is bending stiffness per unit weight — thanks to the sandwich structure, ACM panels resist deflection far more efficiently than thin aluminum sheets of similar mass. For load-bearing parts or concentrated forces, solid aluminum remains the better choice.
Is ACM fire resistant?
It depends on the core. PE-core ACM is not fire resistant. FR-core ACM uses mineral-filled cores with significantly improved fire performance, required in regulated environments like buildings and public transportation. Fire resistance depends on standards compliance and core composition — not on the aluminum skins alone.
Can ACM be CNC machined?
Yes — within its design limits. ACM routes, V-grooves, cuts, and drills easily using standard CNC router tooling with low cutting forces. It’s well suited for precision routing and folding operations. However, ACM cannot handle heavy milling, tapping, or deep pocket machining without reinforcement due to its thin skin and polymer core structure.
What thickness of ACM should I choose?
Common thicknesses range from 3 mm to 6 mm. Choose 3 mm for signage and lightweight panels with short spans. Use 4 mm for general enclosures and interior panels. Specify 6 mm for large-area panels requiring higher flatness and stiffness. Base the decision on deflection requirements, not thickness alone.
How long does ACM last outdoors?
High-quality ACM with PVDF-coated skins can last 15–25+ years outdoors, depending on climate and exposure conditions. Durability depends primarily on coating quality, lamination integrity, and installation method. Lower-cost polyester coatings may fade or degrade significantly sooner — especially in high-UV environments.
