Hızlı Cevap: Takım kalibrasyonu, bir ölçüm cihazının izlenebilir bir standarda karşı karşılaştırılması, sapmanın belgelenmesi ve cihazın hatası izin verilen toleransı aşarsa düzeltilmesi (ayarlanması) sürecidir. Kalibrasyon, ayarlama ile aynı şey değildir — bir takım zaten tolerans içindeyse ayarlama yapılmadan kalibre edilebilir; kalibrasyon kaydı bu durumu belgeler. Üretimde kalibrasyon, ISO 9001 (genel kalite), IATF 16949 (otomotiv) ve ISO 13485 (medikal) tarafından süreç kontrolü, süreç yeterliliği (Cp/Cpk) ölçümü ve denetim uyumu için temel olarak gereklidir. Kalibre edilmiş ölçüm sistemleri olmadan, mühendislik çizimlerindeki tolerans spesifikasyonları uygulanamaz — doğru ölçemediğiniz şeyi doğrulayamazsınız.

Takım Kalibrasyonu Nedir?

Takım kalibrasyonu, bir ölçüm cihazının çıktısının, kendi doğruluğu ulusal veya uluslararası bir metroloji otoritesine (Amerika Birleşik Devletleri'nde NIST, Almanya'da PTB, Birleşik Krallık'ta NPL) izlenebilir olan bir ölçüm standardına karşı kontrollü ve belgelenmiş karşılaştırmasıdır. Süreç, kalibrasyon anında cihazın hatasını ve belirsizliğini ölçer, bu bilgileri bir kalibrasyon sertifikasında belgeler ve cihazın performansının amaçlanan kullanım için kabul edilebilir olup olmadığını belirler.

Kalibrasyon sürecinin üç olası sonucu vardır:

  1. Tolerans içinde — kabul edildi: Cihazın standarttan sapması tanımlanmış kabul edilebilir sınır içindedir. Cihaz kalibre edilmiş olarak belgelenir ve hizmete döndürülür.
  2. Tolerans dışında — ayarlandı: Cihaz, hatasını kabul edilebilir sınır içine indirmek için fiziksel veya elektronik olarak düzeltilir, yeniden ölçülür ve belgelenir.
  3. Tolerans dışında — reddedildi: Cihaz tolerans içine düzeltilemez, hizmetten çıkarılır, “KULLANMAYIN” etiketi takılır ve değiştirilir.

Sıklıkla yanlış anlaşılan temel bir ayrım: kalibrasyon ölçüm ve belgeleme sürecidir; ayarlama ise takip edebilecek veya etmeyebilecek düzeltici eylemdir. Bir cihaz, hiçbir ayarlama yapılmadan tam ve doğru şekilde kalibre edilebilir. Bir kalibrasyon sertifikası, bulunduğu durumu (ayarlamadan önce), ayarlamanın yapılıp yapılmadığını ve bırakıldığı durumu (varsa ayarlamadan sonra) belgeler.

İzlenebilirlik Zinciri

Herhangi bir kalibrasyon sonucunun güvenilirliği, kesintisiz bir izlenebilirlik zincirine bağlıdır — kullanılan her kalibrasyon standardının kendisi daha üst düzey bir standarda göre kalibre edilmiş olmalıdır ve bu zincir nihayetinde ulusal bir metrolojik standarda (ve uluslararası karşılıklı tanıma anlaşmaları yoluyla SI birim tanımlarına) bağlanmalıdır.

Atölye mikrometresi için pratik bir izlenebilirlik zinciri:

  • SI birimi (metre, ışık hızıyla tanımlanır)
  • Ulusal metroloji enstitüsü (NIST, PTB — birincil standart kalibrasyonu)
  • Akredite kalibrasyon laboratuvarı (ISO/IEC 17025 akredite — ikincil standart kalibrasyonu)
  • Üreticinin referans standartları (akredite laboratuvar tarafından kalibre edilmiş mastar blokları)
  • Atölye mikrometresi (referans mastar bloklarına göre kalibre edilmiş)

Bu zincirdeki herhangi bir halka eksik veya akredite değilse, kalibrasyon izlenebilir olarak kabul edilemez — ve ISO 9001, IATF 16949 veya ISO 13485 gerekliliklerini karşılayamaz.

Hassas İmalatta Kalibrasyon Neden Önemlidir

Ölçüm Hatası Kaskadı

İmalattaki ölçüm hataları izole olaylar değildir — sistematik kalite arızaları yaratan şekillerde üretim ve muayene sürecinden geçerek kaskad oluştururlar.

Senaryo A: Cihaz düşük okuyor (parçaları gerçekte olduğundan daha küçük ölçüyor)

  • Gerçekte tolerans bandının üst ucunda olan parçalar tolerans içinde ölçülür
  • Gerçekte üst tolerans sınırının biraz üzerinde olan parçalar uygun olarak ölçülür
  • Uygun olmayan parçalar kabul edilir → müşteriye gönderilir → hizmette montaj arızaları

Senaryo B: Cihaz yüksek okuyor (parçaları gerçekte olduğundan daha büyük ölçüyor)

  • Gerçekte tolerans içinde olan parçalar tolerans dışında ölçülür
  • Uygun parçalar reddedilir → artan hurda ve yeniden işleme maliyeti
  • Yanlış verilere dayanarak süreç yanlış ayarlanır → iyi süreç bozulur, gerçek sorunlar yaratır

Her iki arıza modu da ekonomik olarak zararlıdır. Kalibrasyon hatalarının sistematik doğası — aynı hatanın her ölçüme tutarlı şekilde uygulanması — sorunun üretim hacmiyle büyüdüğü anlamına gelir. Ayda 10.000 parçaya uygulanan 0,02 mm mikrometre okuma hatası 0,02 mm'lik bir sorun değildir; ayda 10.000 kararı etkileyen bir kalite riskidir.

Süreç yeterliliği etkisi: Ölçüm verilerinden hesaplanan Cp ve Cpk değerleri, yalnızca ölçüm sisteminin kendisi yeterli ve yansız olduğunda anlamlıdır. AIAG Ölçüm Sistemi Analizi (MSA) metodolojisi, ölçüm sistemi yeterliliğini Gauge R&R çalışmaları aracılığıyla ölçer — ölçüm varyasyonunun tekrarlanabilirlik (aynı operatör, tekrarlanan ölçümler) ve yeniden üretilebilirlik (farklı operatörler, aynı parçalar) bileşenlerini ölçer. Gauge varyasyonunun tolerans bandının 10%'sini aştığı bir ölçüm sistemi marjinal kabul edilebilir olarak değerlendirilir; 30%'nin üzerinde ise ölçüm sistemi yeterli değildir ve süreç yeterliliği verileri güvenilmezdir. Kalibrasyon, Gauge R&R çalışmalarını anlamlı kılan temeldir.

Maliyet-Kalite Bağlantısı

Kalibrasyonun ekonomik gerekçesi basittir ancak sıklıkla hafife alınır. ±0,010 mm delik toleransıyla $800 bileşen üreten bir hassas havacılık işleme operasyonunu düşünün:

  • Delik ölçüm cihazı için yıllık kalibrasyon maliyeti: $400–$600
  • Kalibre edilmemiş bir ölçüm cihazı nedeniyle sevk edilen 100 uygunsuz parçadan oluşan tek bir parti: müşteri iadeleri, yeniden muayene, yeniden işleme ve hızlandırılmış değişimde $80.000
  • Kalibrasyon maliyeti, tek bir uygunsuzluk olayının maliyetinin yaklaşık 0,5–0,75%'sidir

Oran, boyutsal bir hatanın montaj arızasına yayıldığı yüksek değerli montajlar için daha da aşırıdır — monte edilmiş bir sistemdeki bileşenlerin sökülmesi, hurdaya çıkarılması ve değiştirilmesinin maliyeti, tek parçanın maliyetinin 10–100 katı olabilir.

Kalibrasyon vs Doğrulama vs Geçerleme

Bu üç terim birbiriyle ilişkili ancak farklı kalite faaliyetlerini tanımlar ve aralarındaki karışıklık uyumluluk başarısızlıklarına ve ölçüm sistemlerine yönelik yanlış güvene yol açar.

Kalibrasyon

Ne yapar: Bir ölçüm cihazını izlenebilir bir standarda karşı karşılaştırır, hatayı ve belirsizliği niceliksel olarak belirler ve sonuçları belgeler. Mevcut durumun tolerans içinde olup olmamasına bağlı olarak ayar içerebilir veya içermeyebilir.

Çıktı: Mevcut durum ve bırakılan durum verilerini, belirsizlik beyanını, izlenebilirlik referansını, kalibrasyon tarihini ve bir sonraki kalibrasyon bitiş tarihini içeren kalibrasyon sertifikası.

Kim yapar: Tipik olarak akredite bir kalibrasyon laboratuvarı (ISO/IEC 17025) veya belgelenmiş izlenebilirliğe sahip dahili bir kalibrasyon birimi tarafından gerçekleştirilir.

Sıklık: Cihaz tipine, kullanımına ve riskine bağlı olarak tanımlanmış bir kalibrasyon programına göre.

Doğrulama

Ne yapar: Bir ölçüm cihazının belirli bir anda gerekli performans spesifikasyonunu karşılayıp karşılamadığını kontrol eder — tipik olarak kullanımdan önce günlük veya vardiya başına yapılan kontrol. Doğrulama kalibrasyon sertifikası üretmez ve kalibrasyonun yerini almaz.

Çıktı: Geçti/kaldı belirlemesi. Cihaz doğrulamada başarısız olursa hizmetten çıkarılır ve kalibrasyona gönderilir.

Pratik örnek: Bir tornacı sabah üretim vardiyasından önce bir mikrometreyi sertifikalı bir mastar bloğuna karşı kontrol eder. Okuma beklenen tolerans içindeyse mikrometre doğrulamayı geçer ve kullanılır. Bu doğrulama planlanmış yıllık kalibrasyonun yerini almaz.

Kim yapar: Kullanım noktasındaki operatör veya denetçi, belgelenmiş bir doğrulama prosedürünü takip ederek.

Geçerleme

Ne yapar: Bir ölçüm sisteminin, muayene sürecinin veya üretim sürecinin amaçlanan amacı yerine getiren sonuçlar ürettiğini doğrular — yalnızca bireysel cihazların doğru olduğunu değil, tam sistemin uçtan uca doğru çalıştığını.

Çıktı: Sistem düzeyinde onay dokümantasyonu. Tıbbi cihaz üretiminde, bir muayene sürecinin geçerlemesi, sürecin tanımlanmış bir eşiğin üzerindeki tüm uygunsuzlukları güvenilir şekilde tespit ettiğini göstermelidir. Otomotivde, ölçüm sistemi geçerlemesi yeterli kabiliyeti gösteren Gauge R&R çalışmalarını içerir.

Kim yapar: Kalite mühendisliği, planlanmış bir geçerleme protokolü kullanarak.

Karşılaştırma Özeti

Aspect Kalibrasyon Doğrulama Geçerleme
Kapsam Bireysel cihaz Cihaz hazırlık kontrolü Tam sistem
Ayar yapılır Evet (gerekirse) Hayır Hayır
Çıktı Verili sertifika Geçti/kaldı Sistem onayı
İzlenebilirlik gerekli Evet Kalibre edilmiş standartlara atıfta bulunur Evet
Sıklık Planlanmış aralıklar Günlük/vardiya başına Proje kilometre taşları
Kim yapar Kalibrasyon laboratuvarı / QE Operatör Kalite mühendisliği

Kalibrasyon Gerektiren Cihaz Türleri

Üretimde, kalite kararlarını etkileyen herhangi bir cihaz — ürünün kabulü veya reddi, süreç ayarı veya sertifikasyon — kalibre edilmelidir. Kapsam basit boyutsal ölçüm aletlerinin ötesine uzanır.

Boyutsal Ölçüm Cihazları

Hassas işlemede en yaygın kategori:

  • Mikrometreler (OD, ID, derinlik): Mastar bloklarına (uç standartları) karşı kalibre edilir. Tipik kalibrasyon noktaları: sıfır, ölçüm aralığı boyunca birden fazla noktada nominal aralık.
  • Kumpaslar (verniyeli, dijital, kadranlı): Mikrometrelerden daha düşük hassasiyet; mastar bloklarına veya kalibre edilmiş standartlara karşı kalibre edilir.
  • Kadranlı göstergeler ve komparatörler: Ölçüm aralığı boyunca birden fazla noktada mastar bloklarına karşı kalibre edilir; uç durumu ve örs paralelliği doğrulanır.
  • Mastar bloklar (uç standartları): Sınıfa özgü boyutsal standartlar; bunlar kendileri de daha yüksek sınıf referans standartlara karşı akredite bir laboratuvar tarafından kalibre edilir.
  • Tıkaç mastarları (GEÇMEZ/GEÇER): Belirlenen aralıklarla çap, silindiriklik ve yüzey kalitesi için kalibre edilir; her kullanımda aşınma doğrulaması yapılır.
  • Halka mastarları (ayar halkaları, düz halka mastarları): Delik çapı ve formu için kalibre edilir.
  • Yükseklik mastarları: Ölçüm aralığı boyunca birden fazla yükseklikte kalibre edilir.
  • Delik mastarları ve iç ölçüm sistemleri: Bilinen çaplı ayar halkaları kullanılarak kalibre edilir.

Koordinat Ölçüm Makineleri (CMM)

CMM'ler, kalibrasyonu aşağıdakileri kapsayan karmaşık çok eksenli ölçüm sistemleridir:

  • Hacimsel doğruluk: Makinenin tüm çalışma hacmi boyunca kalibre edilmiş artifakt veya lazer izleyici kullanılarak ölçülür
  • Prob kalibrasyonu: Prob uç iğnesi yarıçap telafisi, sertifikalı bir referans küre kullanılarak kalibre edilir
  • Sıcaklık telafisi: Termal olarak kontrol edilen ortamlardaki CMM sistemleri, boyutsal telafi için sürekli sıcaklık izleme gerçekleştirir

CMM kalibrasyonu tipik olarak üreticinin servis organizasyonu veya uzman bir metroloji servisi tarafından ISO 10360 standartlarına (CMM'lerin geometrik performans gereksinimleri ve test edilmesi) uygun olarak gerçekleştirilir.

CNC Takım Tezgahı Kalibrasyonu

CNC işleme merkezleri, parça boyutsal doğruluğunu doğrudan belirleyen eksen konumlandırma doğruluğuna sahiptir. Takım tezgahı kalibrasyonu şunları içerir:

  • Doğrusal konumlandırma doğruluğu (ISO 230-2'ye göre): Tam hareket aralığı boyunca birden fazla noktada gerçek ile komut verilen eksen konumlarının lazer interferometre ölçümü
  • Çift yönlü tekrarlanabilirlik: Her iki yönden yaklaşma; ters çevirme hatasını (boşluk) ölçer
  • Geometrik doğruluk: Eksenler arası diklik, mil salgısı ve tram (milin tablaya dikliği)
  • Termal telafi doğrulaması: Sıcaklık katsayısı telafi sistemleri, temsili termal yükleme altında periyodik doğrulama gerektirir

Modern CNC işleme merkezleri, resmi kalibrasyonlar arasında sürekli sapma izleme sağlayan dahili izleme sistemlerine (takım uzunluğu ve çap ölçümü için Renishaw veya eşdeğeri dokunmatik problar, mil izleme) sahiptir. Ancak, dahili izleme bağımsız kalibrasyonun yerini tutmaz — izleme sisteminin kendisi de sapmaya tabidir ve kalibre edilmelidir.

Test ve Malzeme Doğrulama Ekipmanı

  • Sertlik test cihazları (Rockwell, Vickers, Brinell): Kullanılan her sertlik ölçeğinde sertifikalı sertlik test blokları kullanılarak kalibre edilir. Kalibrasyon prosedürü ASTM E18 (Rockwell), ASTM E384 (Vickers), ASTM E10 (Brinell) standardına göre.
  • Yüzey pürüzlülüğü test cihazları: Bilinen Ra/Rz değerlerine sahip sertifikalı referans numuneler kullanılarak kalibre edilir.
  • Çekme test makineleri: ASTM E4'e göre yük hücresi doğruluğu ve çapraz kafa yer değiştirmesi için kalibre edilir.
  • Tork anahtarları ve tork aletleri: Kullanılan tork aralığı boyunca kalibre edilir — güvenlik açısından kritik bağlantı işlemleri için kritik öneme sahiptir.
  • Basınç göstergeleri ve transdüserler: Ölü ağırlık test cihazına veya kalibre edilmiş referansa karşı kalibre edilir.
  • Termokupllar ve sıcaklık ölçüm sistemleri: ASTM E220'ye göre sabit sıcaklık noktalarında (buz noktası, kaynama noktası veya kalibrasyon fırını referans noktaları) kalibre edilir.

Kalibrasyon Standartları ve Düzenleyici Gereksinimler

ISO 9001:2015 — Madde 7.1.5

ISO 9001, kuruluşların izleme ve ölçüm gereksinimlerini belirlemesini, gerekli kaynakları sağlamasını ve izlenebilirlik ile kalibrasyonu sürdürmesini gerektirir. Özellikle:

  • Tüm ölçüm ekipmanı belirlenen aralıklarla kalibre edilmelidir
  • Kalibrasyon, uluslararası veya ulusal standartlara izlenebilir ölçüm standartlarına karşı yapılmalıdır
  • Kalibrasyon durumu tanımlanmalıdır (kalibrasyon etiketi veya etiketi)
  • Denetim sırasında kalibrasyon dışı olduğu tespit edilen ekipman, önceki ölçüm sonuçlarının geçerliliğinin değerlendirilmesini tetiklemelidir
  • Kalibrasyon kayıtları saklanmalıdır

İzlenebilirlik bilgisi eksik olan, süresi geçmiş veya kritik bir ölçüm için kullanılan bir aleti kapsayan kalibrasyon kaydı, yaygın bir ISO 9001 denetim bulgusudur. Düzeltici faaliyet genellikle kalibrasyon dışı cihazla ölçülen ürünün yeniden muayenesini gerektirir.

IATF 16949:2016 — Otomotiv Eki

IATF 16949, otomotiv üreticileri için ISO 9001'in ötesinde gereklilikler ekler:

  • Ölçüm sistem analizi için müşteriye özgü gereklilikler (AIAG MSA kılavuzuna göre Gauge R&R çalışmaları)
  • Kalibrasyon kayıtları kalibrasyon tarihi, sonuçları, kabul kriterlerini ve bir sonraki kalibrasyon tarihini içermelidir
  • Kalibrasyon laboratuvarı gereklilikleri: harici laboratuvarlar ISO/IEC 17025 veya eşdeğerine akredite olmalıdır
  • Kontrol kartları kullanılarak ölçüm sistemlerinin izlenmesi (kararlılık izleme)
  • Dahili kalibrasyon fonksiyonları personel yeterliliği, izlenebilirlik ve çevresel kontrol için özel gereklilikleri karşılamalıdır

ISO 13485:2016 — Tıbbi Cihazlar

Tıbbi cihaz üreticileri için ISO 13485 şunları gerektirir:

  • Riske dayalı kalibrasyon yönetimi — ölçüm arızalarının risk etkisine bağlı kalibrasyon gereklilikleri
  • Cihaz geçmiş kaydının (DHR) bir parçası olarak tutulan kalibrasyon kayıtları
  • Kalibrasyon sırasında çevresel koşullar için özel gereklilikler
  • Kalibrasyon geri çağırma prosedürü: bir cihazın kalibrasyon dışı olduğu tespit edildiğinde, daha önce muayene edilen cihazlar üzerindeki etkinin belgelenmiş araştırması ve gerekirse müşterilere bildirim

ISO/IEC 17025:2017 — Kalibrasyon Laboratuvarı Yeterliliği

ISO/IEC 17025, kalibrasyon laboratuvarı yeterliliği için gereklilikleri tanımlar, bunlar arasında:

  • Kalibrasyon personelinin teknik yeterliliği
  • Ölçüm belirsizliği tahmini ve raporlanması
  • Kalibrasyon için çevresel koşullar
  • Ölçüm standartlarının metrolojik izlenebilirliği
  • Laboratuvar tarafsızlığı ve yönetim gereklilikleri

Bir üretim şirketi harici bir kalibrasyon hizmeti kullandığında, hizmet kalibre edilen spesifik ölçüm parametreleri için ISO/IEC 17025 akredite olmalıdır. Akreditasyon kapsamı önemlidir — boyutsal kalibrasyon için akredite bir laboratuvar, sertlik testi veya elektriksel kalibrasyon için otomatik olarak akredite değildir.

Kalibrasyon Sıklığı: Riske Dayalı Yaklaşım

Sabit kalibrasyon aralıkları (örneğin, “tüm aletler yıllık olarak kalibre edilir”) uygulanması basittir ancak ne optimal ne de modern kalite standartlarıyla tutarlıdır. Riske dayalı kalibrasyon sıklığı modeli daha doğru ve daha ekonomiktir.

Kalibrasyon Sıklığını Belirleyen Faktörler

Kullanım yoğunluğu: Günde 8 saat, haftada 5 gün kullanılan bir cihaz, ara sıra kullanılan bir cihaza göre çok daha fazla mekanik stres, aşınma ve termal döngü yaşar. Yüksek kullanımlı cihazlar daha sık kalibre edilmelidir.

Çevresel koşullar: Sıcaklık değişimi, nem, titreşim ve kirlenme, ölçüm cihazı kararlılığını etkiler. Üretim ortamındaki zemin seviyesindeki cihazlar, kontrollü 20°C ortamındaki laboratuvar cihazlarına göre daha olumsuz koşullar yaşar.

Toleransa göre ölçüm hassasiyeti: ±0,010 mm toleranslı bir deliği ölçmek için kullanılan bir cihaz, ±0,5 mm konumu ölçmek için kullanılan bir cihazdan daha sık kalibre edilmelidir. Ölçüm cihazı toleransının ürün toleransına oranı (“test doğruluk oranı” veya TAR), cihaz hatası için ne kadar marj olduğunu tanımlar — daha küçük bir TAR, yeterli marjı korumak için daha sık kalibrasyon gerektirir.

Geçmiş kalibrasyon verileri: Birden fazla kalibrasyon döngüsü boyunca sürekli olarak minimum sapma gösteren bir cihazın aralığı genellikle uzatılabilir. Kalibrasyonda tekrar tekrar ayar gerektiren bir cihazın aralığı kısaltılmalıdır. Kalibrasyon sıklığının bu veri odaklı ayarlaması hem maliyet açısından optimal hem de teknik olarak uygundur.

Ölçümün kritikliği: Ürünü kabul etmek veya serbest bırakmak, malzeme özelliklerini belgelendirmek veya proses yeteneğini göstermek için kullanılan ölçümler, yalnızca proses izleme için kullanılan ölçümlere göre daha yüksek risk taşır. Daha yüksek kritiklik daha kısa aralıklar gerektirir.

Cihaz Sınıfına Göre Önerilen Kalibrasyon Sıklığı

Cihaz Tipi Kullanım Kategorisi Önerilen Aralık
CMM (üretim ortamı) Yüksek — günlük kullanım 6–12 ay (resmi); aylık doğrulama
Hassas delik mastarları Yüksek — sürekli kullanım 3–6 ay
Mikrometreler (zemin kullanımı) Orta-yüksek 6 ay
Kumpaslar (zemin kullanımı) Yüksek 3–6 ay
Kadranlı göstergeler (zemin kullanımı) Orta 6 ay
Mastar blokları (referans) Düşük — korumalı depolama 12–24 ay
Sertlik test cihazı Orta 6–12 ay
Tork anahtarları (güvenlik açısından kritik) Yüksek 3–6 ay veya her kullanımda
Sıcaklık sensörleri (ısıl işlem) Sürekli 6–12 ay

Not: Bunlar başlangıç kılavuz ilkeleridir. Gerçek aralıklar, ilgili cihaz ve ortam için kalibrasyon kayıtlarındaki geçmiş sapma verilerine göre ayarlanmalıdır.

CNC İşlemede Kalibrasyon: Entegre Ölçüm Kontrolü

Bir CNC işleme ortamında kalibrasyon, birbiriyle bağlantılı üç sistemi kapsar — CNC makinesinin konumlandırma doğruluğu, kesici takım ölçüm sistemi ve bitmiş parçaları doğrulamak için kullanılan muayene mastarları. Boyutsal kontrol zincirinin eksiksiz olması için üçünün de kalibre edilmesi gerekir.

Takım Tezgahı Konumlandırma Doğruluğu

CNC işleme merkezlerinde eksen konumlandırma doğruluğu sapması şunlardan kaynaklanır:

  • Mekanik aşınma (bilyalı vida aşınması, lineer kızak aşınması)
  • Makine ısınmasından kaynaklanan ısıl genleşme (ısıl kompanzasyonu olmayan makinelerde 1–2 saat içinde tipik olarak 0,01–0,05 mm eksen büyümesi)
  • Servo sistem parametre sapması

ISO 230-2'ye göre planlanmış aralıklarla (üretim makineleri için tipik olarak 6–12 ay) lazer interferometre kalibrasyonu, konumlandırma doğruluğu bozulmasını ürünü etkilemeden önce tespit eder. Makine ısınma protokolleri ve ısıl kompanzasyon sistemleri, kalibrasyonlar arasında üretim kullanımı için ısıl sapmayı azaltır.

Kesici Takım Ölçümü

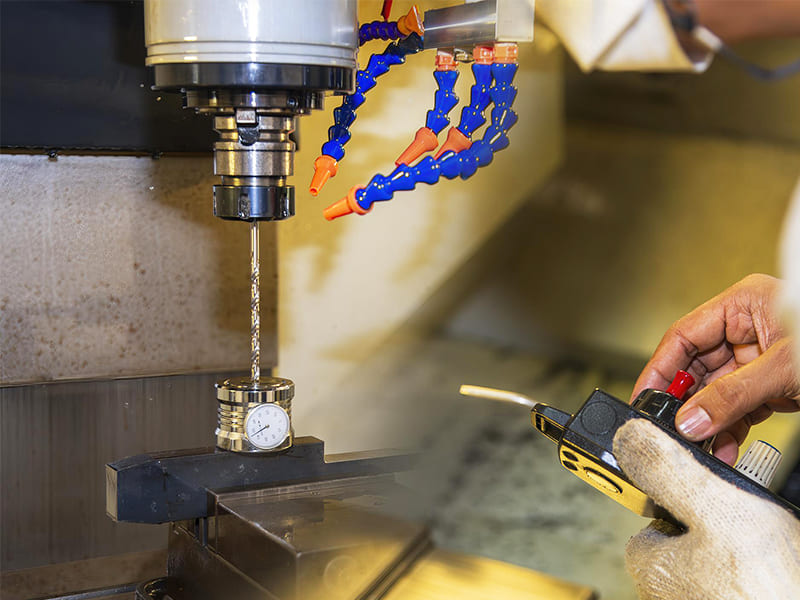

Dar toleranslı CNC işleri için takım uzunluğu ve çapı kullanım noktasında doğru şekilde karakterize edilmelidir. Yöntemler:

  • Takım ön ayar cihazı (çevrimdışı): Takım uzunluğu ve çapı makineye takılmadan önce ölçülür ve offset verileri CNC kontrol ünitesine yüklenir. Takım ön ayar cihazları, izlenebilir standartlara göre kalibrasyon gerektirir.
  • Makine üzerinde prob ölçümü (süreç içi): Dokunma probu çevrimleri (Renishaw, Blum ve eşdeğer sistemler), mil içine takılıyken takım uzunluğunu ve çapını ölçer. Prob sisteminin kendisi de kalibrasyon gerektirir.

±0,02 mm altı toleranslı işler için, süreç içi ölçüm (kritik özellikler işlendikten sonra iş parçasının probla ölçülmesi), hem makine sapmasını hem de takım aşınmasını telafi eden kapalı çevrim düzeltme sağlar — tutarlı hassas parça üretimi için en güvenilir yaklaşımdır.

Muayene Ölçüm Entegrasyonu

Kalibre edilmiş bir CNC makinesinin çıktısı, kalibre edilmiş muayene ekipmanıyla doğrulanır. Tam ölçüm zinciri şunları gerektirir:

  1. CNC makinesi kalibre edilmiş (konumlandırma doğruluğu biliniyor)
  2. Kesici takımlar ölçülmüş (offset hataları telafi edilmiş)
  3. Süreç içi ölçüm kalibre edilmiş (gerçek zamanlı boyutsal geri bildirim)
  4. Son muayene ölçümü kalibre edilmiş (uygunluk tespiti)

Bu zincirdeki herhangi bir noktadaki eksiklik, nihai ölçüm sonucunun izlenebilirliğini bozar. Hassas bileşenler için (±0,005 mm veya daha sıkı), dört unsurun tümü aynı anda yönetilmelidir.

Etkili Bir Kalibrasyon Stratejisi Belirleme

Etkili bir kalibrasyon stratejisi, doğruluk gereksinimlerini maliyet ve operasyonel karmaşıklıkla dengeler. Aşağıdaki çerçeve sistematik bir yaklaşım sunar.

Adım 1: Cihazları Riske Göre Sınıflandırın

Her cihazı aşağıdakilere göre bir risk kategorisine atayın:

  • Desteklediği ölçümlerin toleransı (dar = daha yüksek risk)
  • Tespit edilemeyen bir ölçüm hatasının sonucu (güvenlik açısından kritik = en yüksek risk)
  • Kullanım sıklığı

Sınıf A (Kritik): Doğrudan ürün kabul/red; güvenlik açısından kritik ölçümler; dar toleranslı uygulamalar Sınıf B (Önemli): Süreç izleme; orta toleranslı ölçümler; güvenlik açısından kritik olmayan Sınıf C (Standart): Genel referans; gevşek tolerans; süreç göstergeleri

Adım 2: Sınıfa Göre Başlangıç Kalibrasyon Aralıklarını Belirleyin

  • Sınıf A: 1–3 ay; günlük veya vardiya doğrulaması
  • Sınıf B: 3–6 ay; haftalık doğrulama
  • Sınıf C: 6–12 ay; resmi doğrulama gerekmez

Adım 3: Geçmiş Verilere Göre Ayarlayın

2–3 kalibrasyon döngüsünden sonra, her cihaz için bulunan değer verilerini inceleyin:

  • Tutarlı şekilde tolerans içinde ve minimum sapmayla bulunan cihazlar → aralığı 25% uzatın
  • Sık sık tolerans dışı veya tolerans sınırında bulunan cihazlar → aralığı 25% kısaltın

Bu veri odaklı ayarlama, sabit programlardan hem daha doğru hem de daha ekonomiktir — kararlı cihazların gereksiz kalibrasyonunu azaltır ve beklenenden yüksek sapma oranına sahip cihazlardan kaynaklanan arızaları önler.

Adım 4: Kritik Cihazlar için Doğrulama Uygulayın

Class A cihazlar için, günlük veya vardiya başına doğrulama (bilinen bir referans artifaktı veya mastar blok ile karşılaştırma), resmi kalibrasyon döngüleri arasında cihaz sorunlarına dair erken uyarı sağlar. Doğrulama sonucu kaydedilir. Bir doğrulama başarısız olursa, cihaz hizmetten çıkarılır ve resmi kalibrasyona gönderilir; son başarılı doğrulamadan bu yana yaptığı ölçümlerin kabul edilen ürün üzerindeki etkisi değerlendirilir.

Önemli Noktalar

  • Kalibrasyon, ölçüm güvenilirliğinin temelidir — izlenebilir, belgelenmiş kalibrasyon olmadan, mühendislik çizimlerindeki tolerans spesifikasyonları uygulanamaz, proses yeterlilik verileri güvenilmez olur ve kalite denetim uygunluğu kanıtlanamaz.
  • Kalibrasyon ve ayarlama aynı şey değildir: kalibrasyon ölçüm ve belgeleme sürecidir; ayarlama ise bunu takip edebilecek düzeltici eylemdir. Bir cihaz zaten tolerans içindeyse, ayarlama yapılmadan uygun şekilde kalibre edilebilir.
  • Tüm kalite sistemi uygunluğu için izlenebilirlik gereklidir (ISO 9001, IATF 16949, ISO 13485): kalibrasyon sertifikası kullanılan standardı, akredite laboratuvarı ve ölçüm belirsizliğini tanımlamalıdır — sadece bulunan ve bırakılan okumaları değil.
  • Kalibrasyon sıklığı sabit değil, riske dayalı olmalıdır: yüksek kullanımlı, yüksek hassasiyetli, güvenlik açısından kritik cihazlar daha kısa aralıklara ihtiyaç duyar; kalibrasyon kayıtlarındaki geçmiş sapma verilerine göre ayarlayın.
  • CNC işlemede kalibrasyon üç katmanlı bir sistemdir: makine konumlandırma doğruluğu, kesici takım ölçümü ve muayene ölçümü — boyutsal izlenebilirliğin eksiksiz olması için üçü de kontrol edilmelidir.
  • Kalibrasyon maliyeti, tespit edilmeyen bir ölçüm hatasının maliyetinden kat kat düşüktür: kalibre edilmemiş bir mastardan kaynaklanan tek bir uygunsuz parti, rutin olarak o cihazın yıllık kalibrasyon maliyetini aşar.
  • OEM tedarik ekipleri için: tedarikçi kalibrasyon yeteneği, tedarikçi kalifikasyonunda değerlendirilmeli ve denetimler sırasında doğrulanmalıdır — temel sorular arasında ISO/IEC 17025 akredite kalibrasyon laboratuvarı kullanımı, kalibrasyon aralığı dokümantasyonu, kritik ölçümler için Gauge R&R çalışma sonuçları ve kalibrasyon dışı bulguların ele alınması prosedürü yer alır.

Sık Sorulan Sorular

Üretimde takım kalibrasyonu nedir?

Üretimde takım kalibrasyonu, bir ölçüm cihazının izlenebilir bir standartla kontrollü, belgelenmiş karşılaştırmasıdır; cihazın doğruluğunu belirlemek, sapmasını kaydetmek ve sapma izin verilen toleransı aşarsa ayarlamak için yapılır. Kalibrasyon, boyutsal ölçüm aletleri (mikrometreler, kumpaslar, CMM'ler), proses kontrol cihazları (sıcaklık sensörleri, basınç göstergeleri, tork aletleri) ve test ekipmanları (sertlik test cihazları, çekme makineleri) için geçerlidir. ISO 9001, IATF 16949 ve ISO 13485 dahil olmak üzere kalite yönetim standartları tarafından ölçüm kontrolünün temel bir bileşeni olarak gereklidir — kalibre edilmiş cihazlar olmadan tolerans spesifikasyonları doğrulanamaz, proses yeterlilik (Cp/Cpk) verileri güvenilmez olur ve kalite denetim uygunluğu kanıtlanamaz.

Ölçüm aletleri ne sıklıkla kalibre edilmelidir?

Kalibrasyon sıklığı sabit değil, riske dayalı olmalıdır. Tipik kılavuzlar: yüksek kullanımlı, hassas cihazlar (kritik tolerans doğrulaması için kullanılan delik mastarları, mikrometreler) her 3–6 ayda bir kalibre edilmelidir; genel amaçlı cihazlar (kumpaslar, komparatörler) her 6 ayda bir; düşük kullanımlı referans standartları (mastar bloklar) her 12–24 ayda bir. Gerçek aralıklar geçmiş kalibrasyon verilerine göre ayarlanmalıdır — sürekli olarak minimum sapma gösteren cihazların aralıkları uzatılabilir; sık sık ayarlama gerektiren cihazlar daha sık kalibre edilmelidir. Kritik güvenlikle ilgili cihazlar (güvenlik açısından kritik bağlantı elemanlarındaki tork aletleri, ısıl işlemdeki sıcaklık sensörleri) her 1–3 ayda bir veya her kullanımdan sonra kalibrasyon gerektirebilir.

Kalibrasyon ile doğrulama arasındaki fark nedir?

Kalibrasyon, bir ölçüm cihazının izlenebilir bir standartla resmi, belgelenmiş karşılaştırmasıdır ve niceliksel sapma, belirsizlik ve izlenebilirlik verilerini içeren bir kalibrasyon sertifikası üretir. Cihaz tolerans dışıysa fiziksel ayarlamayı içerebilir. Doğrulama, gayri resmi bir kontroldür — kullanımdan önce cihazın bir referans artifaktıyla karşılaştırılması (örn. üretim vardiyasının başında bir mikrometrenin mastar blokla kontrol edilmesi) ve hâlâ beklentiler dahilinde çalışıp çalışmadığının teyit edilmesidir. Doğrulama, geçti/kaldı sonucu üretir, kalibrasyon sertifikası değil. Doğrulama, planlanan kalibrasyonlar arasında operasyonel bir güvence olarak sık sık (günlük veya vardiya başına) yapılır; kalibrasyon aralıklarının yerini almaz veya bu aralıkları uzatmaz.

Takım kalibrasyonunu hangi standartlar yönetir?

Başlıca standartlar şunlardır: ISO 9001:2015 (Madde 7.1.5) — tüm izleme ve ölçüm ekipmanlarının ulusal standartlara izlenebilirlikle kalibrasyonunu, belgelenmiş kayıtları ve tanımlanmış aralıkları gerektirir; ISO/IEC 17025:2017 — ölçüm belirsizliği tahmini, izlenebilirlik ve personel kalifikasyonları dahil olmak üzere kalibrasyon laboratuvarı yeterliliği için gereksinimleri tanımlar; IATF 16949:2016 — Gauge R&R çalışmaları (AIAG MSA'ya göre), ISO/IEC 17025'e dış laboratuvar akreditasyonu ve kalibrasyon kontrol kartları gerektiren otomotiv eki; ISO 13485:2016 — riske dayalı kalibrasyon gereksinimleri, cihaz geçmiş kaydı (DHR) entegrasyonu ve tolerans dışı bulgular için belgelenmiş kalibrasyon geri çağırma prosedürleri içeren tıbbi cihaz standardı. Ek uygulamaya özel standartlar arasında ASTM E18 (Rockwell sertlik testi), ISO 230-2 (CMM ve takım tezgahı doğruluğu) ve ASTM E4 (çekme test makinesi kalibrasyonu) yer alır.

Bir ölçüm aletinin kalibrasyon dışı olduğu tespit edilirse ne olur?

Bir ölçüm cihazının kalibrasyon dışı olduğu tespit edildiğinde (planlı bir kalibrasyonda veya bir doğrulama kontrolü sırasında), tanımlanmış bir müdahale prosedürü izlenmelidir. Cihaz derhal hizmetten çıkarılır ve “KULLANMAYIN — KALİBRASYON DIŞI” olarak etiketlenir. Kalibrasyon dışı cihazla son bilinen geçerli kalibrasyonundan bu yana yapılan ölçümlerin potansiyel etkisini belirlemek için bir araştırma yapılması gerekir — bu genellikle hangi partilerin bu cihazla denetlendiğini belirlemek üzere üretim kayıtlarının incelenmesini ve kalibrasyon hatasının büyüklüğünün uygunsuz ürünün kabul edilmesine neden olup olamayacağının değerlendirilmesini içerir. Risk değerlendirmesi uygunsuz ürünün sevk edilmiş olabileceğini belirlerse, etkilenen müşteriler bilgilendirilmeli ve ürün geri çağrılmalı veya yeniden denetlenmelidir. Kalibrasyon geri çağırma olarak adlandırılan bu süreç, ISO 9001, IATF 16949 ve ISO 13485 kapsamında zorunlu bir gerekliliktir ve bunun eksikliği kritik bir denetim bulgusudur.

CMS mühendislik ekibi tarafından, ISO 9001 ve IATF 16949 kalite sistemleri altında 15+ yıllık hassas CNC işleme deneyimiyle yazılmıştır; otomotiv, havacılık, tıbbi ve endüstriyel OEM üretim uygulamaları için boyutsal ölçüm cihazları, CMM'ler ve takım tezgahı kalibrasyonu kalibrasyon programlarını yönetmektedir. Teknik referanslar: ISO 9001:2015 (Kalite Yönetim Sistemleri — Madde 7.1.5), ISO/IEC 17025:2017 (Kalibrasyon Laboratuvarları için Genel Gereklilikler), IATF 16949:2016 (Otomotiv Kalite Yönetimi — Kalibrasyon ve MSA), AIAG Ölçüm Sistemi Analizi (MSA) El Kitabı 4. Baskı, ISO 230-2 (Takım Tezgahı Testi — Doğruluk ve Tekrarlanabilirliğin Belirlenmesi).

Belgelenmiş Kalibrasyon Kontrolü ile Hassas CNC İşlenmiş Bileşenler mi Tedarik Ediyorsunuz?

CMS olarak, ISO 9001 gereklilikleri kapsamında tüm boyutsal ölçüm cihazları, CMM'ler ve CNC takım tezgahları için ISO/IEC 17025 akredite harici kalibrasyon laboratuvarı ile belgelenmiş bir kalibrasyon programı sürdürüyoruz. Her hassas bileşen kalibre edilmiş aletlerle denetlenir ve müşteri denetimleri için talep üzerine kalibrasyon izlenebilirlik belgeleri sunulabilir.

[Kalite sistemi genel bakışı ve CNC işleme teklifi isteyin →]
yazı içeriği

İletişim Bilgileri

Cep telefonu: +8617196430663

En son haberleri ve güncellemeleri alın

bültenimize abone olun

son gönderiler
