Hızlı Cevap: Isı emiciler, elektronik bileşenlerden ısıyı iki ardışık mekanizma yoluyla uzaklaştırır: iletim, ısıyı bileşenden bir termal arayüz malzemesi aracılığıyla ısı emici gövdesine ve tabanı boyunca aktarır; konveksiyon ise bu ısıyı kanatçık yüzey alanından çevredeki havaya dağıtır. Radyasyon, %5–10'luk tamamlayıcı bir katkı sağlar. Performans, termal direnç (Rθ = ΔT / Q, °C/W cinsinden) ile ölçülür — daha düşük direnç, daha etkili soğutma anlamına gelir. Malzeme, kanatçık geometrisi, hava akışı koşulları ve termal arayüz kalitesi, bir ısı emicinin termal gereksinimini karşılayıp karşılamadığını belirleyen dört değişkendir.

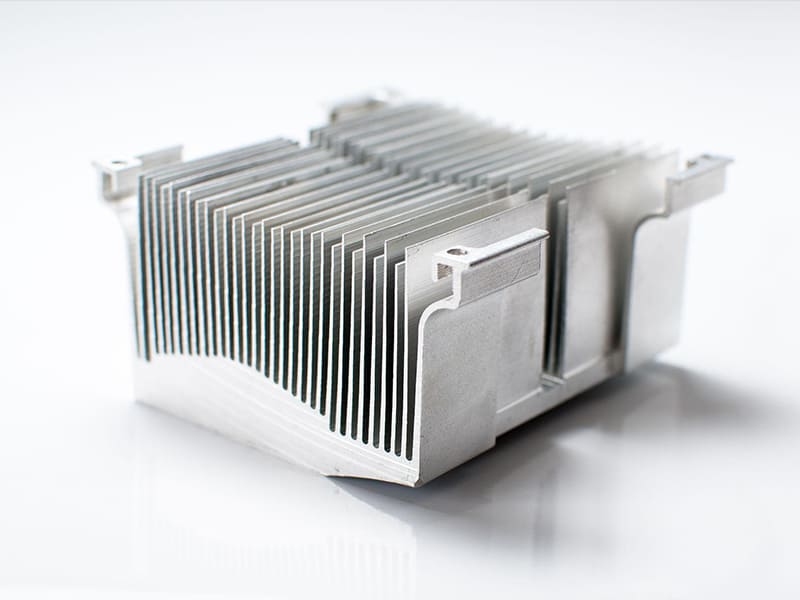

Isı Emici Nedir?
Isı emici, ısı üreten bir cihazdan ısıyı absorbe etmek ve bunu bir akışkan ortama — genellikle havaya — cihazı maksimum bağlantı sıcaklığının altında tutmaya yetecek bir hızda aktarmak için tasarlanmış pasif bir termal bileşendir. Kontrollü ısı dağıtımı olmadan, güç yarı iletkenleri, CPU'lar, LED'ler ve motor kontrol elektroniği termal kısıtlama, hızlandırılmış bozulma ve nihayetinde erken arıza yaşar.
Isı emiciler temel formlarında pasif cihazlardır — hareketli parça olmadan çalışır, güç tüketmez ve bakım gerektirmez. Etkinlikleri tamamen tasarıma bağlıdır: taban malzemesinin termal iletkenliği, kanatçık geometrisinin oluşturduğu yüzey alanı, kanatçık yüzeylerindeki hava akışı koşulları ve ısı kaynağı ile ısı emici tabanı arasındaki termal bağlantı kalitesi.
Güç elektroniği, LED modülleri, otomotiv kontrol üniteleri ve bilgi işlem sistemleri tasarlayan mühendisler için ısı emici ayrı bir aksesuar değildir — soğuttuğu bileşenle birlikte belirlenmesi gereken, yerleşim tamamlandıktan sonra seçilmeyen termal yönetim sisteminin ayrılmaz bir parçasıdır.
Isı Emiciler Nasıl Çalışır? Dört Aşamalı Termal Yol
Isı, bir bileşenden bir ısı emici aracılığıyla çevreye dört ayrı aşamada hareket eder. Her aşamanın kendi yönlendirici fiziği, arıza modları ve mühendislik değişkenleri vardır.
Aşama 1: Bileşende Isı Üretimi
Elektronik bileşenler, giriş elektrik güçlerinin bir kısmını ısıya dönüştürür — bu, sıfır olmayan elektrik direncine sahip herhangi bir cihaz için kaçınılmazdır. verimle 500 W anahtarlama yapan bir MOSFET, 10 W'ı ısı olarak dağıtır. 125 W çeken bir CPU, bunun esasen tamamını çip seviyesinde ısıya dönüştürür. duvar prizi veriminde bir LED, elektrik girişinin yarısını milimetrekare cinsinden ölçülen bir bağlantı alanından ısı olarak dağıtır.
Bu aşamadaki kritik mühendislik parametresi ısı akısıdır — cihazın termal temas yüzeyindeki birim alan başına watt. Yüksek ısı akısı (küçük bir alanda yoğunlaşmış güç), daha büyük bir alana dağıtılmış eşdeğer güç seviyesinden daha zorlu bir yönetim gerektirir.
Aşama 2: Termal Arayüz Malzemesi Yoluyla İletim
Bileşenin termal pedi ile ısı emici tabanı arasında, mikroskobik yüzey düzensizlikleri tam metal-metal temasını engeller. Bu düzensizlikleri dolduran hava boşlukları yaklaşık 0,026 W/(m·K) termal iletkenliğe sahiptir — en iyi termal arayüz malzemelerinden bir mertebe ve metal alt tabakalardan iki ila üç mertebe daha düşük. Doldurulmamış hava boşlukları, tüm termal yola kolayca hakim olabilecek termal direnç oluşturur.
Termal arayüz malzemeleri (TIM'ler) — termal gres, faz değişim malzemeleri, grafit pedler, indiyum folyo — bu mikroskobik boşlukları, yaygın ticari TIM'ler için tipik olarak 1–20 W/(m·K) ve elmas veya gümüş katkılı termal bileşikler gibi yüksek performanslı seçenekler için 50–80 W/(m·K) termal iletkenliğe sahip malzemelerle doldurur.
TIM seçimi ve uygulaması, termal arayüz direncini doğrudan belirler:
- Kuru temas (TIM yok): tipik yüzey bitişleri için yaklaşık 0,5–2,0 °C/W
- Termal gres (standart, ~1–4 W/m·K): yaklaşık 0,1–0,5 °C/W
- Yüksek performanslı TIM (>10 W/m·K): yaklaşık 0,05–0,2 °C/W
Güç elektroniği montajlarındaki üretim deneyimimizde, yetersiz TIM uygulaması — yetersiz kaplama, hava kalıntıları veya yanlış kalınlık — doğru şekilde belirlenmiş ısı emicileri olan sistemlerde termal yetersiz performansın en yaygın kök nedenlerinden biridir. En iyi ısı emici tasarımı bile kötü uygulanmış bir termal arayüzü telafi edemez.
Aşama 3: Isı Emici İçinde İletim ve Yayılma
Isı ısı emici tabanına girdikten sonra, yoğunlaşmış temas alanından tam taban plakası alanına yanal olarak ve ardından kanatçıklara dikey olarak yayılmalıdır. Bunu iki mekanizma yönetir:
Taban malzemesinin termal iletkenliği ısının ne kadar hızlı yayıldığını belirler. Daha yüksek iletkenlik, tabanda daha düşük sıcaklık gradyanları üretir ve ısının merkez yakınında yoğunlaşmak yerine dış kanatçıklara ulaşmasını sağlar. Alüminyum (~200–220 W/m·K) çoğu uygulama için ısıyı makul ölçüde iyi yayar; bakır (~380–400 W/m·K) ısıyı yaklaşık iki kat daha hızlı yayar, bu nedenle ısı kaynağı ısı emici ayak izinden çok daha küçük olduğunda bakır tabanlar kullanılır.
Yayılma direnci küçük bir kaynak alanından daha büyük bir dağıtım alanına ısıyı yaymak için gereken sıcaklık gradyanının neden olduğu ek termal dirençtir. Isı emici taban alanının 'sini kaplayan bir CPU çipi için, yayılma direnci toplam termal dirence 0,1–0,3 °C/W katkıda bulunabilir — yüksek performanslı sistemler için önemlidir.
Aşama 4: Kanatçık Yüzeylerinden Havaya Konveksiyon
Kanatçıklar tek bir amaca hizmet eder: havaya konvektif ısı transferi için mevcut yüzey alanını en üst düzeye çıkarmak. Temel ilişki şudur:
Q = h × A × ΔT
Burada h konvektif ısı transfer katsayısı (W/m²·K), A kanatçık yüzey alanı (m²) ve ΔT kanatçık yüzeyi ile ortam havası arasındaki sıcaklık farkıdır (°C). Durgun havada doğal konveksiyon için h yaklaşık 5–25 W/m²·K'dir. Kanatçıklar üzerinde 1–3 m/s hava hızı sağlayan bir fan ile zorlanmış konveksiyon için h yaklaşık 50–150 W/m²·K'ye yükselir — aynı yüzey alanı için 5–10 kat daha yüksek ısı transferi üretir.
Bu konveksiyon katsayısı farkı, aynı soğutucunun neden pasif olarak 25 W ve bir fan ile 150 W kaldırabildiğini açıklar — fan soğutucu yapısını iyileştirdiği için değil, zorlanmış konveksiyonun h'yi çarpıcı biçimde artırması nedeniyle.
Termal Radyasyon: Tamamlayıcı Katkı Sağlayıcı
Radyasyon ısı transferi, mutlak sıcaklığın dördüncü kuvveti ve malzemenin emisivitesi ile orantılıdır. Tipik elektronik çalışma sıcaklıklarında (60–100°C yüzey sıcaklığı), radyasyon toplam ısı dağıtımının yaklaşık 5–10%'sine katkıda bulunur. Siyah anodize yüzeyler yaklaşık 0,8–0,9 emisiviteye sahipken cilalı alüminyum 0,05–0,1'dir; bu da radyasyonun katkısının daha belirgin olduğu pasif soğutucular için siyah anodizlemeyi faydalı kılar.
Soğutucu Performansını Belirleyen Temel Faktörler
Malzeme Termal İletkenliği
Malzeme seçimi, ısının kaynaktan taban boyunca kanatçıklara yayılma hızını belirler.
| Malzeme | Isıl İletkenlik (W/m·K) | Yoğunluk (g/cm³) | Göreceli Maliyet |
|---|---|---|---|
| 6061 Alüminyum | ~200–220 | 2.70 | Düşük |
| Alüminyum 1050 (saf) | ~220–230 | 2.71 | Düşük |
| Bakır C110 | ~385–400 | 8.96 | Yüksek |
| Grafit (düzlem içi) | ~700–1500 | 2.10 | Orta-Yüksek |
| Elmas kompozit | ~400–600 | ~3.5 | Çok Yüksek |
Alüminyum, kabul edilebilir termal iletkenliği düşük yoğunluk, kolay ekstrüzyon ve düşük maliyetle birleştirdiği için ticari soğutucu üretimine hakimdir. Isı kaynağı alanının soğutucu tabanından önemli ölçüde küçük olduğu ve yüksek yayılma direnci ürettiği uygulamalarda, bakırın daha yüksek iletkenliği tabandaki sıcaklık gradyanını azaltarak daha yüksek maliyetini ve ağırlığını haklı çıkarır.
Kanatçık Geometrisi ile Yüzey Alanı
Kanatçıklar, soğutucu taban alanına kıyasla etkin ısı transfer yüzey alanını çoğaltır. 0,01 m² taban alanına sahip düz bir plaka hava akışına 0,01 m² sunabilir; 100 mm uzunluk boyunca 40 mm yüksekliğinde ve 0,5 mm kalınlığında 20 kanatçık eklemek etkin yüzey alanını yaklaşık 10–15 kat artırır.
Konvektif yüzey alanını optimize eden geometri değişkenleri:
Kanat yüksekliği: Daha uzun kanatlar yüzey alanını artırır ancak tabandan kanat ucuna daha uzun bir termal yol oluşturur, bu da kanat boyunca sıcaklık gradyanını artırır (kanat verimliliği düşer). Doğal konveksiyonlu tipik alüminyum kanatlar için optimal kanat yüksekliği yaklaşık 30–60 mm'dir; bunun ötesinde, artımlı alan kazancı azalır çünkü kanat ucu sıcaklığı anlamlı katkı sağlamadan önce ortam sıcaklığına yaklaşır.
Kanat kalınlığı: Daha ince kanatlar birim genişlik başına daha fazla kanada (daha fazla yüzey alanı) izin verir ancak kanat boyunca ısı iletimini ve yapısal bütünlüğü azaltır. Tipik ekstrüde alüminyum kanat kalınlığı 1,0–2,5 mm arasındadır.
Kanat aralığı: Hava akışı yönetimi için kritiktir. Doğal konveksiyon için daha geniş aralık (6–12 mm boşluk) kaldırma kuvvetiyle yönlendirilen hava kolonunun oluşmasına izin verir; çok yakın kanatlar aşırı akış direnci yaratır. Zorlanmış konveksiyon için daha sıkı aralık (2–5 mm boşluk) etkilidir çünkü fan basınç düşüşünü yener.
Hava Akışı Koşulları
Doğal ve zorlanmış konveksiyon arasındaki fark artımlı değildir — ısı transfer kapasitesinde bir kademe değişikliğidir:
| Hava Akışı Koşulu | Tipik h (W/m²·K) | Bağıl Performans |
|---|---|---|
| Durgun hava (doğal konveksiyon) | 5–15 | Başlangıç Değeri |
| Hafif doğal konveksiyon (havalandırmalı muhafaza) | 10–25 | 1.5–2× |
| 1 m/s'de fan | 50–80 | 5–8× |
| 3 m/s'de fan | 100–150 | 10–15× |
| Sıvı soğutma döngüsü | 1,000–5,000 | 100–500× |
Kanatların hava akışı yönüne göre yönelimi, hava akışı hızı kadar önemlidir. Hava akışı yönüne paralel hizalanmış kanatlar, akışa dik kanatlara göre önemli ölçüde daha düşük basınç düşüşüne sahiptir ve aynı fan gücü için daha fazla hava hacminin geçmesine izin verir. Doğal konveksiyon uygulamalarındaki dikey kanatlar, harici fanlar olmadan termal kaldırma kuvvetinin kanal kanalları boyunca havayı yukarı doğru yönlendirmesine izin verir.
Termal Arayüz Kalitesi
Hiçbir mühendislik faktörü, termal arayüz yönetiminden daha fazla önlenebilir ısı emici performans arızasına neden olmaz. Cihaz ile ısı emici arasındaki arayüzün termal direnci, düzgün uygulanmadığı takdirde ısı emicinin kendi termal direncini aşabilir.
En iyi uygulamalar:
- Optimum TIM işlevi için her iki eşleşen yüzeyin düzlüğü 25 mm başına ≤ 0,025 mm
- Minimum etkili TIM katmanı — yüksek iletkenlikli TIM'ler için daha ince daha iyidir; tipik hedef 0,05–0,15 mm
- Hava boşlukları olmadan tam kaplama
- Tutarlı montaj basıncı (tork spesifikasyonları bir nedenle vardır — çok azı hava boşlukları bırakır; çok fazlası TIM'i sıkar ve seramik paketleri çatlatır)
Termal Direnç: Isı Emici Performansının Nicelendirilmesi
Termal direnç, ısı emici performansını karakterize eden tek sayıdır ve mühendislerin ısı dağılımı ve ortam sıcaklığından bileşen bağlantı sıcaklığını hesaplamasını sağlar.
Rθ = ΔT / Q (°C/W)
Burada ΔT termal eleman boyunca sıcaklık farkıdır (°C) ve Q içinden geçen ısı akışıdır (W). Daha düşük termal direnç daha iyi soğutma anlamına gelir — aynı sıcaklık farkı için daha fazla ısı transfer edilir.
Bileşen bağlantısından ortam havasına toplam termal direnç, termal yoldaki tüm dirençlerin toplamıdır:
Rθ_toplam = Rθ_bağlantı-gövde + Rθ_arayüz + Rθ_ısı-emici + Rθ_ortam
25°C ortam sıcaklığında Rθ_toplam = 0,8 °C/W olan 100 W güç modülü için:
- Bileşen sıcaklığı = 25 + (100 × 0,8) = 105°C
- Bileşenin maksimum bağlantı sıcaklığı 125°C ise, 20°C marj vardır
Rθ_ısı-emici = 0,4 °C/W olan bir ısı emiciye geçmek (0,6 °C/W yerine) toplam Rθ_toplam'ı 0,6 °C/W'ye düşürür:
- Bileşen sıcaklığı = 25 + (100 × 0,6) = 85°C
- Marj 40°C'ye çıkar
Uygulamaya göre tipik termal direnç hedefleri:
| Başvuru | Hedef Rθ (°C/W) | Notlar |
|---|---|---|
| Yüksek performanslı CPU soğutma | < 0,3 | Sıvı soğutma veya büyük aktif ısı emici |
| Sunucu/bilgi işlem aktif soğutma | 0.3–0.8 | Fan + ısı emici kombinasyonları |
| Endüstriyel güç elektroniği | 0,5–2,0 | Güç ve boyuta bağlıdır |
| LED pasif soğutma | 1–5 | Düşük güç; pasif yeterli |
| Genel pasif elektronik | > 2 | Düşük ısı yükleri |
Soğutucu Tipleri: Pasif, Aktif ve Hibrit
Pasif Soğutucular
Pasif soğutucular yalnızca doğal konveksiyon kullanır — fan veya zorlamalı hava akışı yoktur. Sessizdirler, güç tüketmezler ve mekanik arıza modları yoktur. Pratik sınırlama ısı transfer kapasitesidir: tipik pasif soğutucular boyut ve kanat geometrisine bağlı olarak etkin şekilde 5–50 W dağıtır. Uygulamalar arasında LED modülleri, düşük güçlü lineer regülatörler, küçük motor sürücüleri ve fan gürültüsünün kabul edilemez olduğu telekomünikasyon ekipmanları yer alır.
Pasif soğutma tasarımı, kanat yönelimine (dikey kanatlar, kaldırma kuvvetiyle yönlendirilen akışı sağlayarak yatay kanatlardan çok daha iyi performans gösterir), muhafaza havalandırmasına (tıkalı hava girişleri pasif konveksiyonu yok eder) ve yeterli kanat yüksekliğine (uzun kanatlar doğal konveksiyon için kısa yoğun kanatlardan daha etkilidir) özel dikkat gerektirir.
Aktif Soğutucular
Aktif soğutucular, kanat dizisine mekanik hava akışı — bir fan, üfleyici veya kanallı hava beslemesi — ekler. Artan konveksiyon katsayısı (doğal konveksiyonun 5–15 katı), aynı soğutucunun 5–15 kat daha fazla ısı dağıtmasını veya aynı ısı yükünün çok daha küçük bir soğutucuyla yönetilmesini sağlar. Bu nedenle 35 W üzerindeki neredeyse tüm CPU'lar aktif soğutma kullanır.
Aktif soğutmanın ödünleşimleri fan gürültüsü (CPU soğutucuları için tipik olarak 25–45 dBA), güç tüketimi (fanlar için tipik olarak 2–15 W, yönetilen ısıya göre küçük), mekanik karmaşıklık (rulmanlar, pervaneler, motor elektroniği) ve sınırlı fan servis ömrüdür (kaliteli bilyeli rulmanlı fanlar için tipik olarak 20.000–50.000 saat).
Hibrit Termal Yönetim
Gelişmiş uygulamalar pasif ve aktif elemanları birleştirir: ısı boruları veya buhar odaları, geleneksel kanat dizileri dağıtmadan önce yoğunlaşmış kaynaklardan gelen ısıyı daha geniş alanlara yayar; termoelektrik soğutucular (Peltier cihazları) ortam sıcaklığının altında yerelleştirilmiş aktif soğutma sağlar; sıvı soğutma döngüleri, veri merkezleri, EV çekiş invertörleri ve yüksek performanslı hesaplama kümeleri için konvektif ortam olarak havayı su veya dielektrik sıvıyla değiştirir.
Cihaz başına 500 W üzerindeki güç seviyelerini destekleyen CNC ile işlenmiş özel soğutucular için etkili termal yönetim stratejisi tipik olarak bakır-alüminyum hibrit yapıyı (yayma için bakır taban, dağıtım için alüminyum kanatlar) fan veya sıvı destekli sistemlerden zorlamalı konveksiyonla birleştirir.
Alüminyum vs Bakır Soğutucular: Seçim Kılavuzu
Alüminyumun Doğru Seçim Olduğu Durumlar
Alüminyum, çoğu uygulama için termal performans, ağırlık, maliyet ve üretilebilirlik dengesini optimize ettiğinden baskın ticari soğutucu malzemesidir. 200–220 W/(m·K) termal iletkenlikte alüminyum, ısı kaynağı soğutucu taban alanının önemli bir bölümünü kapladığında çoğu güç elektroniği ve hesaplama ısı yükünü yönetir. 2,70 g/cm³ yoğunluğu (bakırın yaklaşık üçte biri) ağırlığa duyarlı uygulamalarda ağırlığı yönetilebilir tutar. Ve mükemmel ekstrüde edilebilirliği, karmaşık kanat profillerinin düşük takım maliyetiyle yüksek hacimde üretilmesini sağlar.
Alüminyumu şu durumlarda seçin:
- Tüketici elektroniği, LED aydınlatma, genel endüstriyel elektronik
- Kaynak alanının soğutucu taban alanının ≥ 30% olduğu uygulamalar
- Parça başı maliyetin kritik olduğu yüksek hacimli üretim
- Ağırlığa duyarlı tasarımlar (havacılık, taşınabilir ekipman)
Bakırın Primini Haklı Çıkardığı Durumlar
Bakırın 380–400 W/(m·K) termal iletkenliği alüminyumun yaklaşık 1,8 katıdır ve ısının küçük bir kaynaktan daha büyük bir kanat dizisine yayılması gerektiğinde tabanda orantılı olarak daha düşük sıcaklık gradyanları üretir. 100 × 100 mm soğutucuya monte edilmiş 15 × 15 mm'lik bir CPU kalıbı için bakır tabandaki yayma direnci alüminyumdakinden 30–40% daha düşük olabilir — yüksek performanslı sistemler için anlamlı bir fark.
Bakırı şu durumlarda seçin:
- Yüksek ısı akısı kaynakları (küçük kalıp alanı, yüksek watt)
- Yayma direncinin toplam direncin önemli bir bölümünü oluşturduğu uygulamalar
- Boyut kısıtlamalarının soğutucu ayak izini sınırladığı kompakt tasarımlar
- Hibrit yapılar: bakır taban plakası + alüminyum kanat yığını
Hibrit Soğutucu Yapısı
Termal verimlilik açısından en optimize soğutucular, bakır taban plakalarını (yayma direnci azaltımının en çok fayda sağladığı yer) alüminyum kanat dizileriyle (ağırlık ve maliyet tasarrufunun en büyük olduğu yer) birleştirir. Bu kombinasyon yüksek performanslı CPU soğutucularında, endüstriyel sürücüler için IGBT modül soğutucularında ve EV güç elektroniğinde görülür. Her montaj için mühendislik ödünleşimi basittir: taban yayma ile kanat konveksiyonunun termal direnç katkısını hesaplayın ve yaymanın baskın olduğu yere daha iletken malzemeyi uygulayın.
Soğutucu Üretim Yöntemleri
Üretim yöntemi, elde edilebilir kanat geometrisini, boyutsal doğruluğu, yüzey kalitesini ve üretim ekonomisini belirler. Her yöntemin farklı bir optimal uygulama aralığı vardır.
Alüminyum Ekstrüzyon
Ekstrüde alüminyum soğutucular, ısıtılmış alüminyum kütüğün hassas bir kalıptan geçirilmesiyle üretilir ve boya kesilen sürekli bir profil oluşturur. Bu, orta ila yüksek hacimlerde düz kanatlı soğutucular için en maliyet etkin üretim yöntemidir. Tipik olarak elde edilebilir kanat yüksekliği-kalınlık oranları (en-boy oranları) kalıp tasarım karmaşıklığına ve alaşıma bağlı olarak 8:1 ila 20:1'dir.
En uygun kullanım alanı: Standart düz kanatlı tasarımlar, orta-yüksek hacimli üretim, maliyete duyarlı uygulamalar. Sınırlamalar: yalnızca düz kanatlar (pim dizileri yok, skived kanatlar yok), elde edilebilir orta düzey kanat kalınlığı.
CNC İşleme
CNC işleme, özel soğutucu geometrisi oluşturmak için alüminyum veya bakır kütükten malzeme kaldırır. Bu, en yüksek hassasiyetli ve en yüksek esneklikli yöntemdir; karmaşık kanat desenleri, entegre montaj özellikleri, ısı boruları için işlenmiş kanallar ve hibrit bakır-alüminyum montajları üretebilir. Takım yolu programlama, kesici takımlar tarafından fiziksel olarak erişilebilen herhangi bir kanat geometrisine izin verir.
En uygun kullanım alanı: Özel prototipler, düşük-orta hacimli üretim, karmaşık geometri, yüksek performanslı uygulamalar, hibrit metal montajları. Sınırlamalar: basit geometriler için ekstrüzyona kıyasla parça başına daha yüksek maliyet; özel takım için daha uzun teslim süreleri.
Döküm
Döküm alüminyum ısı emiciler, erimiş alüminyumun yüksek basınç altında çelik bir kalıba enjekte edilmesiyle üretilir. Bu, ekstrüzyonla elde edilemeyen entegre özellikler — montaj çıkıntıları, geçiş delikleri, birden fazla yönde karmaşık kanat düzenlemeleri — ile karmaşık üç boyutlu geometriler sağlar. Sınırlama, hızlı katılaşan dökümün mikro yapısı nedeniyle dökümün ekstrüde veya işlenmiş alüminyuma kıyasla biraz daha düşük termal iletkenlik üretmesidir.
En uygun kullanım alanı: Karmaşık geometri, entegre muhafazalar, orta hacimli üretim. Sınırlamalar: daha düşük termal iletkenlik (tipik döküm alaşımları için ~96–100 W/m·K, ekstrüde 6061'den yaklaşık –50 daha düşük), daha yüksek takım maliyeti.
Üretim Yöntemi Karşılaştırması
| Yöntem | Maliyet | Kanat Karmaşıklığı | Termal Performans | En İyi Uygulama |
|---|---|---|---|---|
| Ekstrüzyon | Düşük (hacim) | Orta (düz kanatlar) | İyi | Standart elektronik soğutma |
| CNC işleme | Daha yüksek | Yüksek (herhangi bir geometri) | Mükemmel | Özel, yüksek performans |
| Basınçlı döküm | Orta | Yüksek (3D geometri) | Orta | Karmaşık entegre muhafazalar |
| Kaytarma | Orta | Çok yüksek (ince yoğun kanatlar) | Mükemmel | Yüksek yoğunluklu soğutma |
Optimum Isı Emiciler için Tasarım İlkeleri
Tasarım Hedefi Olarak Termal Direnç
Her soğutucu tasarımı bir termal bütçeyle başlamalıdır: izin verilen maksimum bağlantı sıcaklığı nedir, ortam hava sıcaklığı nedir, dağıtılacak güç nedir ve arayüz ne kadar termal direnç katkısı sağlar? Bu sayılardan, gerekli soğutucu termal direnci doğrudan hesaplanabilir:
Rθ_soğutucu = (T_bağlantı_maks − T_ortam − Q × Rθ_arayüz) / Q
Bu gerekli Rθ_soğutucudan geriye doğru çalışarak, gereksinimi karşılamak için kanatçık geometrisi ve malzeme seçilebilir. Bu disiplinli yaklaşım hem eksik tasarımı (termal arıza) hem de aşırı tasarımı (gereksiz maliyet ve ağırlık) önler.
Kanatçık Geometrisi Pratik Kuralları
- Doğal konveksiyon: Kanatçık aralığı 6–12 mm, kanatçık yüksekliği 30–60 mm, kanatçıklar dikey yönlendirilmiş. Doğal konveksiyonda aynı kanatçık yüksekliği için geniş aralık, dar aralıktan daha iyidir.
- Zorlamalı konveksiyon: Kanatçık aralığı 2–5 mm, kanatçık yüksekliği fan basınç kapasitesiyle sınırlı, kanatçıklar hava akış yönüne paralel hizalanmış. Fan basınç düşüşünü yendiği için daha sıkı aralık kabul edilebilir.
- Pim kanatçıklar: Çok yönlü hava akışı ortamları ve fanlardan gelen dairesel akış desenleri için etkilidir; tek yönlü akış için plaka kanatçıklardan daha az optimaldir.
Yaygın Tasarım Hataları
Hava akışını engelleme: Soğutucuyu hava için giriş/çıkış yolları olmayan kapalı bir boşlukta yoğunlaştıran muhafaza tasarımı, doğal konveksiyonu yok eder ve zorlanmış konveksiyonu ciddi şekilde sınırlar. Soğutucu ve hava akış yolu bir sistemdir — muhafaza tasarımı termal tasarımın bir parçası olmalıdır.
Yetersiz termal arayüz temas alanı: Bir soğutucuyu bileşenin termal pedinden daha küçük bir temas pedi aracılığıyla bileşene monte etmek, soğutucunun etkin alanını boşa harcar. Soğutucu taban alanı, bileşenin termal temas alanıyla eşleşmeli veya onu aşmalıdır.
Doğal konveksiyon için yanlış kanatçık yönelimi: Yatay kanatçıklar, kaldırma kuvvetiyle yönlendirilen hava akışını dikey olarak engeller. Dikey kanatçıklar, doğal konveksiyonun kanatçık kanalları boyunca aşağıdan yukarıya doğru oluşmasını sağlar. Bu tek tasarım değişikliği doğal konveksiyon performansını iki katına çıkarabilir.
Termal direnç bütçesini göz ardı etme: Bir soğutucuyu termal direnç hesaplaması yerine boyuta göre seçmek (“büyük daha iyidir”) tutarsız sonuçlara yol açar — büyük bir alüminyum soğutucu, yoğunlaştırılmış yüksek akılı bir kaynak için daha küçük bir bakır soğutucudan daha düşük performans gösterebilir, çünkü toplam termal yolda baskın terim yayılma direncidir.
Uygulamalar
CPU ve Hesaplama
Modern masaüstü CPU’ları yaklaşık 15–25 mm²’lik bir kalıp alanında 65–250 W dağıtır ve 100–400 W/cm²’lik ısı akıları üretir. Bu yoğunlaşma, CPU kalıbından entegre ısı yayıcı (IHS) yoluyla, ardından TIM üzerinden soğutucu tabanına ve ardından kanatçık dizisinden konveksiyon yoluyla etkili ısı yayılımı gerektirir. Tüketici CPU soğutucuları tipik aktif konfigürasyonlarda 0,1–0,5 °C/W Rθ değerine ulaşır; üst düzey sıvı soğutucular 0,05–0,15 °C/W değerine ulaşır.
Güç Elektroniği (IGBT’ler, MOSFET’ler, Motor Sürücüleri)
Güç dönüştürme ekipmanı, anahtarlama cihazlarında önemli miktarda ısı üretir. % verimliliğe sahip 10 kW’lık bir motor sürücüsü 200 W dağıtır. IGBT modülleri için endüstriyel sürücü soğutucuları tipik olarak, maksimum yükte bağlantı sıcaklığını 125°C’nin altında tutmak için tasarlanmış, özel fanlı büyük alüminyum ekstrüzyonlardır. Soğutucu genellikle sürücü montajındaki en büyük tek bileşendir.
LED Aydınlatma
Yüksek güçlü LED modülleri, elektrik girişinin –60%’ini ışığa ve geri kalanını ısıya dönüştürür. CPU’ların aksine, LED sistemleri tipik olarak gürültüyü ve mekanik bakımı ortadan kaldırmak için fansız çalışır ve pasif soğutucu tasarımına ağır gereksinimler yükler. LED soğutucuları tipik olarak dikey kanatçıklarla doğal konveksiyon için optimize edilir, taban plakası kapsamı maksimize edilir ve radyasyon katkısını artırmak için siyah anodize yüzeyler kullanılır.
Otomotiv Elektroniği
Otomotiv elektronik kontrol üniteleri (ECU’lar), EV güç invertörleri ve batarya yönetim sistemleri zorlu termal ortamlarda çalışır — yüksek ortam sıcaklıkları (kaput altında 85–105°C), sınırlı hava akışı, titreşim ve çoğu konumda fana dayalı soğutmayı engelleyen güvenilirlik gereksinimleri. Araca veya şasi yapısına yapıştırılmış ya da cıvatalanmış alüminyum soğutucular yaygındır; gövde yapısı büyük bir termal kütle ve ısı yayıcı olarak kullanılır.
Önemli Noktalar
- Soğutucular ısıyı iletim yoluyla uzaklaştırır (kaynaktan soğutucu gövdesine) ve konveksiyon (soğutucu gövdesinden havaya), radyasyon %5–10%’lik ikincil bir katkı sağlar.
- Termal direnç (°C/W cinsinden Rθ = ΔT/Q) soğutucu performansının nicel ölçüsüdür — düşük olan daha iyidir. Tüm termal tasarım, bağlantı sıcaklığı limiti, ortam sıcaklığı ve güç dağıtımından hesaplanan bir Rθ bütçesiyle başlamalıdır.
- Bileşen ile soğutucu arasındaki termal arayüz genellikle termal yoldaki en zayıf halkadır. Doğru TIM seçimi, uygulama tekniği ve montaj basıncı, soğutucunun kendisi kadar önemlidir.
- Kanatçık geometrisi konvektif yüzey alanını belirler: yükseklik, kalınlık, aralık ve yönelim, hava akış rejimine (doğal veya zorlanmış konveksiyon) uygun olmalıdır.
- Alüminyum çoğu uygulama için doğru seçimdir — termal iletkenlik, ağırlık, maliyet ve üretilebilirlik açısından mükemmel bir denge sunar. Bakır, yüksek ısı akılı kaynaklar veya yayılma direncinin baskın olduğu uygulamalar için haklıdır.
- Doğal konveksiyon soğutucuları dikey kanatçıklara ve açık hava akış yollarına sahip olmalıdır; zorlanmış konveksiyon etkili ısı transfer katsayısını 5–15× ile çarpar ancak fan karmaşıklığını beraberinde getirir.
- OEM tedarik ekipleri için, soğutucu termal direncini (°C/W) ve gerekli test koşullarını (güç, hava akışı, ortam sıcaklığı) belirtmek, yalnızca fiziksel boyutları belirtmekten daha faydalıdır — bu, sağlanan soğutucunun spesifik geometriden bağımsız olarak işlevsel termal gereksinimi karşılamasını sağlar.
Sık Sorulan Sorular
Soğutucular elektronikleri soğutmak için nasıl çalışır?
Soğutucular, elektronik bileşenlerden ısıyı iki ana mekanizma ile uzaklaştırır. Birincisi, iletim ısıyı bileşenden bir termal arayüz malzemesi (TIM) aracılığıyla soğutucu tabanına aktarır, ardından taban boyunca yanal olarak kanatçık dizisine yayar. İkincisi, konveksiyon bu ısıyı kanatçık yüzey alanından çevredeki havaya aktarır — ya doğal konveksiyon (durgun havada kaldırma kuvvetiyle yönlendirilen hava akışı) ya da zorlanmış konveksiyon (fan destekli hava akışı) yoluyla. Radyasyon, tipik çalışma sıcaklıklarında ek %5–10% katkı sağlar. Her aşamanın etkinliği termal direnç ile karakterize edilir: bağlantı-gövde direnci (cihaza özgü), arayüz direnci (TIM'e bağlı) ve soğutucu-ortam direnci (soğutucunun performans spesifikasyonu).
Soğutucularda termal direnç nedir ve neden önemlidir?
Termal direnç (Rθ, °C/W cinsinden ölçülür), bir termal elemandan akan her watt ısı için ne kadar sıcaklık artışı meydana geldiğini tanımlar. Rθ = 1 °C/W değerine sahip bir soğutucu, harcanan her watt için sıcaklığı 1°C artırır; Rθ = 0,5 °C/W ise watt başına sıcaklığı 0,5°C artırır. Daha düşük termal direnç daha iyi soğutma anlamına gelir. Toplam bağlantı sıcaklığı, ortam sıcaklığı artı toplam termal direnç ile güç harcamasının çarpımına eşittir: T_junction = T_ambient + Q × Rθ_total. Bu ilişki, mühendislerin herhangi bir donanım üretilmeden önce belirli bir soğutucunun bileşeni maksimum nominal sıcaklığının altında tutup tutmadığını hesaplamasını sağlar.
Alüminyum ve bakır soğutucular arasındaki fark nedir?
Alüminyum (200–220 W/m·K) standart soğutucu malzemesidir — hafif, ucuz, kolayca ekstrüde edilebilir ve çoğu elektronik soğutma uygulaması için termal olarak yeterlidir. Bakır (380–400 W/m·K) yaklaşık 1,8× daha yüksek termal iletkenliğe sahiptir; bu da onu ısı kaynağının soğutucu ayak izinden çok daha küçük olduğu (ısının uzun bir mesafeye yayılması gereken) veya kompakt bir tasarımda termal direncin en aza indirilmesi gereken uygulamalar için üstün kılar. Bakır daha ağırdır (8,96 g/cm³'e karşı 2,70 g/cm³) ve daha pahalıdır. Alüminyum kanatçıklarla birlikte bakır taban plakası kullanan hibrit tasarımlar, bakırın yayma avantajını alüminyumun ağırlık ve maliyet avantajlarıyla dengeler — yüksek performanslı CPU soğutucularında ve endüstriyel güç elektroniğinde yaygın olarak kullanılır.
Pasif ve aktif soğutucular arasındaki fark nedir?
Pasif soğutucular doğal konveksiyona dayanır — sıcaklıkla yönlendirilen kaldırma kuvveti, herhangi bir mekanik yardım olmadan havayı kanatçık yüzeyleri boyunca hareket ettirir. Sessizdirler, güç gerektirmezler ve arızalanacak hareketli parçaları yoktur. Pratik pasif soğutma limitleri, soğutucu boyutuna ve kanatçık geometrisine bağlı olarak yaklaşık 5–50 W'tır. Aktif soğutucular, havayı kanatçık dizisinden zorla geçiren bir fan veya üfleyici ekler ve konvektif ısı transfer katsayısını doğal konveksiyona kıyasla 5–15× artırır. Bu, aynı soğutucunun 5–15× daha fazla ısı harcamasını sağlar veya daha küçük bir soğutucunun aynı yükü kaldırmasına olanak tanır. Ödünleşimler fan gürültüsü (tipik olarak 25–45 dBA), güç tüketimi (tipik olarak 2–15 W) ve sınırlı fan servis ömrüdür.
Uygulamam için doğru ısı emiciyi nasıl seçerim?
Bir termal bütçeyle başlayın: izin verilen maksimum bağlantı sıcaklığını (bileşen veri sayfasından), maksimum ortam sıcaklığını ve dağıtılacak gücü belirleyin. Gerekli toplam termal direnci hesaplayın: Rθ_toplam = (T_bağlantı_maks − T_ortam) / Q. Gerekli ısı emici-ortam direncini elde etmek için cihazın bağlantı-gövde direncini (veri sayfasından) ve arayüz direncini (TIM spesifikasyonundan) çıkarın. Özel hava akışı koşullarınız altında bu gereksinime eşit veya altında nominal Rθ değerine sahip bir ısı emici seçin. Pasif sistemler için nominal Rθ'nın doğal konveksiyon altında olduğunu doğrulayın; fan soğutmalı sistemler için nominal değerin fanınızın hava akış hızına veya statik basınç kapasitesine uygun olduğunu doğrulayın.
