STEP (.stp) é o formato de arquivo CAD preferido para usinagem CNC porque preserva geometria sólida B-Rep precisa, topologia estável e continuidade de superfície que o software CAM exige para geração confiável de trajetórias de ferramenta. STL é o padrão para impressão 3D (baseado em malha). DXF domina o corte CNC (perfis vetoriais 2D). IGES lida com intercâmbio de superfícies legado, mas frequentemente cria problemas de geometria que o STEP evita. Formatos nativos (SLDPRT, CATPart) preservam o histórico completo de design paramétrico, mas limitam a colaboração entre plataformas. Escolher o formato errado causa falhas de fabricação previsíveis — corrupção de geometria, trajetórias de ferramenta quebradas, erros de incompatibilidade de unidades e atrasos na produção.
Uma equipe de engenharia OEM compartilha arquivos nativos do SolidWorks com fornecedores CNC que usam Siemens NX, CATIA e Fusion 360. Os fornecedores relatam filetes ausentes, montagens quebradas, lacunas de superfície e erros de conversão de unidades — exigindo reparo de geometria antes que a programação CAM possa começar. Cada ciclo de reparo adiciona 2–4 horas de tempo de engenharia por peça. Padronizar toda a comunicação com fornecedores em STEP AP242 elimina completamente os erros de tradução — os fornecedores importam arquivos diretamente nos sistemas CAM e geram trajetórias de ferramenta sem reparo manual. O prazo de programação cai aproximadamente 40%, e a consistência de fabricação melhora em todos os locais de fornecedores. Exportamos e validamos arquivos STEP para programas de fabricação CNC regularmente. Entender qual formato CAD usar para cada processo de fabricação evita as falhas de tradução de geometria que desperdiçam tempo de engenharia e atrasam a produção.

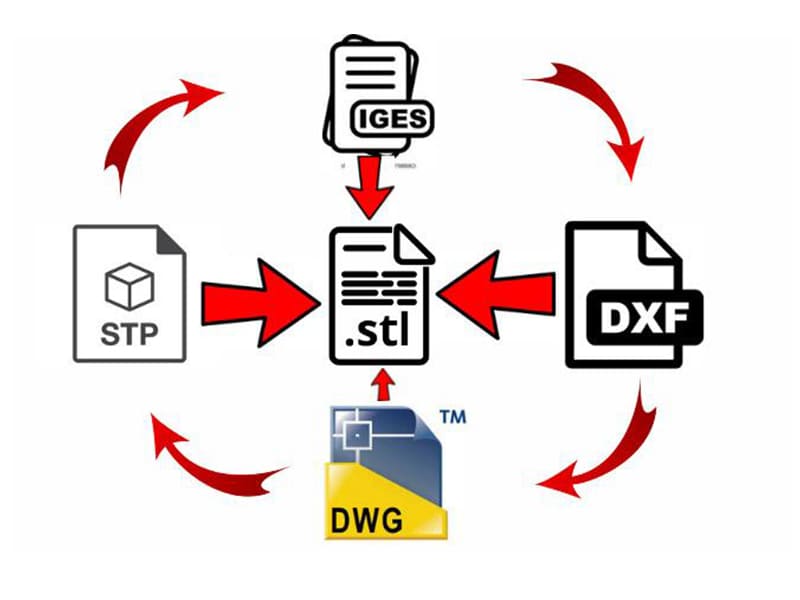

Este guia aborda formatos nativos vs neutros, os principais formatos 3D (STEP, IGES, STL, 3MF, Parasolid), formatos 2D (DWG, DXF), formatos eletrônicos (Gerber), comparações diretas, melhores práticas para CNC e impressão 3D, problemas comuns de compatibilidade e uma estrutura de seleção de formato.
Qual é a diferença entre formatos CAD nativos e neutros?
Formatos nativos (SLDPRT, CATPart, IPT, DWG) são proprietários de softwares CAD específicos. Eles preservam histórico paramétrico completo, árvores de recursos, restrições de esboço e inteligência de design — máxima editabilidade dentro do software original. Limitação: outros sistemas CAD não conseguem abri-los de forma confiável sem perda de dados.
Formatos neutros (STEP, IGES, STL, Parasolid) são padronizados para intercâmbio entre plataformas. Eles sacrificam o histórico paramétrico para alcançar ampla compatibilidade entre diferentes sistemas de software e fluxos de trabalho de fabricação. De acordo com a ISO 10303, STEP é o padrão internacional para intercâmbio de dados de produtos — projetado especificamente para permitir transferência confiável de geometria entre diferentes plataformas CAD/CAM.
| Tipo | Exemplos | Preserva | Melhor para |
|---|---|---|---|
| Nativo | SLDPRT, CATPart, IPT | Histórico paramétrico completo | Edição interna de design |
| Neutro | STEP, IGES, STL, Parasolid | Geometria (não parâmetros) | Fabricação, intercâmbio com fornecedores |
Com base nos nossos dados de produção, aproximadamente 85% dos arquivos de fabricação CNC que recebemos de clientes são formatos neutros (principalmente STEP), com os 15% restantes sendo arquivos nativos solicitados apenas quando precisamos modificar recursos de design antes da usinagem.
Quais são os principais formatos CAD 3D?
STEP (ISO 10303)
STEP armazena geometria sólida matemática B-Rep (Representação de Contorno) — curvas exatas, superfícies e definições de arestas. Suporta montagens, dados PMI (tolerâncias, GD&T) e alta precisão geométrica. STEP AP242 adiciona capacidade de Definição Baseada em Modelo (MBD) com informações de fabricação incorporadas. Uma armadilha comum que vemos: fornecedores recebendo arquivos IGES quando STEP estava disponível — exigindo horas de reparo de superfície que a exportação STEP teria evitado completamente.
IGES
Um formato neutro mais antigo projetado para intercâmbio de geometria de superfície antes do STEP existir. Ainda encontrado em fluxos de trabalho legados de aeroespacial e ferramentaria. Frequentemente cria lacunas de superfície, topologia quebrada e sólidos abertos durante a tradução — problemas que o STEP praticamente elimina. Use IGES apenas quando sistemas legados exigirem.
STL
Armazena tesselação de malha triangular em vez de superfícies CAD verdadeiras. O padrão universal para impressão 3D — quase todos os fatiadores e impressoras aceitam STL. Não consegue armazenar recursos paramétricos, montagens, curvas exatas ou metadados de fabricação. Não é adequado para usinagem CNC porque a geometria de malha carece da precisão que o software CAM exige.
3MF
Um formato de manufatura aditiva mais recente que melhora as limitações do STL. Suporta geometria de malha mais metadados de material, dados de cor, configurações de impressão e preservação de unidades. Adoção crescente para fluxos de trabalho de impressão 3D industriais e multimateriais.
Parasolid
Um formato de kernel de geometria usado internamente pelo SolidWorks, Siemens NX e outros sistemas baseados em Parasolid. Proporciona transferência de geometria sólida altamente estável entre plataformas compatíveis — frequentemente melhor preservação de topologia do que STEP quando ambos os sistemas compartilham o kernel.
| Formato | Tipo de geometria | CNC | Impressão 3D | Montagens |
|---|---|---|---|---|
| STEP | Sólido B-Rep | Excelente | Moderado | Excelente |
| IGES | Superfície/B-Rep | Moderado | Pobres | Limitado |
| STL | Malha triangular | Pobres | Excelente | Nenhum |
| 3MF | Malha + metadados | Pobres | Excelente | Limitado |
| Parasolid | Sólido de kernel | Excelente | Moderado | Bom |
Quais são os principais formatos 2D e eletrônicos?
DWG é o formato nativo do AutoCAD — o padrão para desenhos mecânicos, layouts arquitetônicos e documentação técnica. Tamanho de arquivo eficiente e forte gerenciamento de camadas. A compatibilidade de versões pode causar problemas entre diferentes versões do AutoCAD.
DXF (Drawing Exchange Format) é o formato 2D neutro preferido para corte CNC — sistemas de laser, jato de água e plasma interpretam diretamente a geometria vetorial DXF para geração de trajetórias de ferramenta. Compatibilidade mais ampla que DWG entre diferentes plataformas CAM.
Gerber é o padrão da indústria para fabricação de PCB — armazena geometria de trilhas de cobre, camadas de máscara de solda, dados de perfuração e contornos de placa. Necessário para qualquer fluxo de trabalho de fabricação de PCB. De acordo com os padrões IPC, Gerber RS-274X continua sendo o formato de transferência de dados de PCB mais amplamente aceito globalmente.
| Formato | Tipo | Melhor para |
|---|---|---|
| DWG | 2D nativo | Desenho interno |
| DXF | 2D neutro | Corte CNC, fabricação |
| Gerber | Eletrônicos | Fabricação de PCB |
| Documentação | Revisão de desenho (não fabricação) |
Como STEP, IGES e STL se Comparam?
| Recurso | STEP | IGES | STL |
|---|---|---|---|
| Tipo de geometria | Sólido B-Rep | Superfície/B-Rep | Malha triangular |
| Precisão dimensional | Muito elevado | Moderado | Baixo a moderado |
| Compatibilidade CNC | Excelente | Moderada (reparo comum) | Pobres |
| Impressão 3D | Moderado | Pobres | Excelente |
| Suporte a montagem | Excelente | Limitado | Nenhum |
| Integridade de superfície | Estável | Lacunas comuns | Facetado |
| Dados paramétricos | Limitado | Nenhum | Nenhum |
| Metadados de fabricação | AP242 suporta PMI | Nenhum | Nenhum |
STEP vs IGES: Ambos são formatos de intercâmbio neutros. STEP fornece integridade de corpo sólido dramaticamente melhor, estabilidade de topologia e suporte a montagem. IGES frequentemente requer reparo de superfície (costura de lacunas, fechamento de arestas abertas) antes do processamento CAM. Em nossa experiência no chão de fábrica, arquivos IGES requerem reparo de geometria em aproximadamente 30–40% das importações, enquanto arquivos STEP requerem reparo em menos de 5% — a diferença de confiabilidade impacta diretamente o tempo de programação.
STEP vs STL: Tipos de geometria fundamentalmente diferentes. STEP armazena superfícies matemáticas exatas — necessário para precisão de usinagem CNC. STL aproxima geometria com triângulos — adequado para impressão 3D, mas produz superfícies facetadas que degradam a qualidade da trajetória de ferramenta CNC. Nunca use STL para usinagem CNC de precisão.
Qual Formato é Melhor para Usinagem CNC?
STEP é o padrão claro. Software CAM (Mastercam, Fusion 360, SolidCAM, HyperMill) depende de superfícies B-Rep exatas, definições de arestas limpas e topologia estável para gerar trajetórias de ferramenta precisas. STEP entrega todos os três de forma confiável.
Por que a qualidade da geometria importa para CNC: Dados CAD ruins criam trajetórias de ferramenta quebradas, escavação de superfície, usinagem incompleta e corte a vazio excessivo. Superfícies abertas causam falhas de cálculo CAM. Geometria duplicada cria instabilidade. Normais de superfície incorretas causam orientação errada da fresa. Com base em nossos dados de produção, aproximadamente 70% dos atrasos de programação CAM que encontramos são rastreados a problemas de qualidade de arquivo CAD em vez de complexidade de programação — arquivos STEP limpos eliminam a fonte de atraso mais comum.
Vantagem do STEP AP242: Incorpora tolerâncias dimensionais, GD&T e requisitos de acabamento superficial diretamente no modelo 3D — reduzindo a dependência de desenhos 2D separados e melhorando a precisão da comunicação de fabricação.
Qual Formato é Melhor para Impressão 3D?
STL permanece o padrão universal — praticamente todo fatiador e impressora o aceita. 3MF é tecnicamente superior (suporta metadados, materiais, cores, unidades) e crescendo em manufatura aditiva industrial. Para prototipagem básica, STL funciona perfeitamente. Para manufatura aditiva de produção com requisitos de material ou cor, 3MF fornece melhor integração de fluxo de trabalho.
A resolução da malha importa: Maior densidade de triângulos produz superfícies mais suaves, mas arquivos maiores e fatiamento mais lento. Equilibre a resolução com base na capacidade da impressora e requisitos de superfície. Muito grosso → facetamento visível. Muito fino → arquivos desnecessariamente grandes.
Quais São os Problemas Comuns de Compatibilidade CAD?
| Problema | Causa | Prevenção |
|---|---|---|
| Geometria ausente | Diferenças de interpretação do kernel | Use STEP, valide antes de enviar |
| Montagens quebradas | Restrições/posicionamento perdidos | Exporte montagens com cuidado, verifique a estrutura |
| Incompatibilidade de unidades | Confusão polegada/mm | Verifique as unidades explicitamente nas configurações de exportação |
| Histórico de recursos perdido | Conversão de formato neutro | Esperado — mantenha os originais nativos para edição |
| Lacunas de superfície | Problemas de tradução do IGES | Use STEP em vez de IGES |
| Conflitos de versão | Recursos mais recentes em software mais antigo | Use formatos neutros para compartilhamento entre versões |
Em projetos que entregamos, a incompatibilidade de unidades (polegada vs mm) responde por aproximadamente 15% de todos os CAD-erros de fabricação relacionados que detectamos durante a revisão de arquivos — o erro mais simples de prevenir, mas um dos mais comuns e custosos quando não é detectado.
Como você deve escolher um formato CAD?
| Necessidade | Escolher | Porquê |
|---|---|---|
| usinagem CNC | STEP | Geometria sólida precisa para CAM |
| Impressão 3D | STL / 3MF | Compatibilidade de malha com fatiadores |
| Corte CNC (laser/waterjet) | DXF | Perfis vetoriais 2D para CAM |
| Fabricação de PCB | Gerber | Padrão de fabricação eletrônica |
| Edição interna CAD | Nativo (SLDPRT, CATPart) | Histórico paramétrico completo |
| Intercâmbio de superfícies legado | IGES | Somente quando exigido por sistemas antigos |
| Compatibilidade de kernel CAD | Parasolid | Melhor entre sistemas baseados em Parasolid |
| Revisão de desenho | Visualização universal, não para fabricação |
Pontos-chave
- STEP é o padrão CNC de usinagem — geometria B-Rep precisa, topologia estável, excelente compatibilidade com CAM
- STL/3MF para impressão 3D — geometria de malha que os fatiadores processam diretamente
- DXF para corte CNC — perfis vetoriais 2D para laser, waterjet, plasma
- Gerber para PCB — padrão de fabricação eletrônica
- IGES apenas para legado — STEP é superior em todos os fluxos de trabalho de fabricação modernos
- Formatos nativos preservam o histórico paramétrico, mas limitam o compartilhamento entre plataformas
- Valide os arquivos exportados (integridade geométrica, unidades, montagens) antes de enviar para fabricação
Conclusão
A seleção do formato de arquivo CAD determina diretamente a confiabilidade da fabricação. O STEP domina a usinagem CNC porque preserva a geometria sólida exata, a topologia estável e a continuidade de superfície que o software CAM exige. STL e 3MF atendem à fabricação aditiva por meio de geometria de malha. DXF lida com corte CNC. Gerber atende à fabricação de PCB. Formatos nativos preservam a inteligência de projeto para edição interna.
A prática de maior impacto: padronize a comunicação com fornecedores em STEP (AP242 quando possível), valide geometria e unidades antes da exportação e mantenha os originais nativos para revisões internas de projeto. Essa única mudança de fluxo de trabalho elimina a maioria dos problemas de tradução CAD que atrasam a produção. Precisa de ajuda com a preparação de arquivos CAD para fabricação CNC? [Entre em contato com nossa equipe de engenharia] para validação de arquivos, revisão DFM e suporte à fabricação.
Escrito pela equipe de engenharia da [Company] com mais de 15 anos em usinagem de precisão CNC e gerenciamento de fluxos de trabalho multiplataforma CAD/CAM.
Perguntas frequentes
Qual é o melhor formato CAD para usinagem CNC?
STEP (.stp/.step) — preserva geometria sólida B-Rep com superfícies exatas, topologia estável e excelente compatibilidade com CAM. Compatível com praticamente todos os softwares de programação CNC. STEP AP242 adiciona PMI incorporado (tolerâncias, GD&T). Parasolid é uma excelente alternativa quando ambos os sistemas compartilham o kernel. Evite STL para CNC — a geometria de malha não tem a precisão necessária.
Qual é a diferença entre STEP e IGES?
Ambos são formatos de intercâmbio neutros. O STEP oferece integridade de corpo sólido dramaticamente melhor, suporte a montagens e confiabilidade de fabricação. O IGES frequentemente cria lacunas de superfície e topologia quebrada, exigindo reparo manual. STEP é o padrão moderno; IGES é legado. Use IGES apenas quando sistemas mais antigos exigirem.
Quando devo usar arquivos STL?
Para impressão 3D, prototipagem rápida e fabricação aditiva — o STL armazena geometria de malha triangular que os fatiadores processam diretamente. Não é adequado para usinagem CNC (não possui superfícies exatas), edição paramétrica (sem histórico de recursos) ou gerenciamento de montagens (sem estrutura de componentes). Considere 3MF para fabricação aditiva industrial que precise de suporte a metadados.
O que são formatos CAD nativos vs neutros?
Formatos nativos (SLDPRT, CATPart, IPT) são específicos de software e preservam o histórico paramétrico completo para edição. Formatos neutros (STEP, IGES, STL) são padronizados para intercâmbio entre plataformas, mas perdem dados paramétricos. Use nativo para projeto interno. Use neutro para fabricação e colaboração com fornecedores.
Por que ocorrem erros de conversão de arquivos CAD?
Diferentes sistemas CAD usam diferentes kernels de geometria, estruturas de topologia e algoritmos de tolerância. A tradução entre sistemas introduz diferenças de interpretação. Problemas comuns: geometria ausente, lacunas de superfície, incompatibilidade de unidades (polegada/mm), histórico de recursos perdido. Prevenção: use STEP, valide os arquivos antes de enviar, verifique as unidades explicitamente.
Qual formato é melhor para impressão 3D?
STL para compatibilidade universal. 3MF para fluxos de trabalho industriais que precisam de metadados de material, dados de cor e configurações de impressão. Controle a resolução da malha durante a exportação — maior densidade melhora a qualidade da superfície, mas aumenta o tamanho do arquivo. Repare erros de malha (geometria não manifold, furos, lacunas) antes de imprimir usando ferramentas como Netfabb ou Meshmixer.
Qual formato preserva melhor os dados de montagem?
Formatos CAD nativos preservam montagens de forma mais completa (restrições, hierarquia, movimento). STEP AP214/AP242 preserva bem a estrutura e o posicionamento de montagens. Parasolid suporta montagens entre sistemas compatíveis. IGES tem suporte limitado a montagens. STL não consegue armazenar montagens de forma alguma.
