Bir satın alma ekibi, kıyı ekipmanı kurulumu için “18/8 paslanmaz çelik” bağlantı elemanları sipariş eder — 18/8“in yeterli deniz korozyon direnci anlamına geldiğini varsayarak. 14 ay içinde, tuz spreyine maruz kalan cıvata başlarında çukur korozyonu ortaya çıkar. Tedarikçi, 18/8 bileşim tanımına (~18% Cr, ~8% Ni) uygun malzeme sağlamıştır — teknik olarak doğru. Ancak ”18/8“, klorür direncinin gerektirdiği molibden içeriğini garanti etmez. 316 paslanmaz çelik ile değiştirmek (çukur direnci için 2–3% Mo ekler) korozyonu tamamen ortadan kaldırır. Ders: 18/8 bileşimi tanımlar, belirli ortamlardaki performans kabiliyetini değil. CNC işlenmiş bileşenlerde paslanmaz çelik kalitelerini düzenli olarak belirtiyoruz — ve en yaygın spesifikasyon hatası, aslında sertifikasyon, izlenebilirlik veya çevresel uygunluğu garanti etmeyen bir bileşim kısaltması olan ”18/8"i bir kalite olarak kullanmaktır.
18/8 paslanmaz çelik yaklaşık 18% krom ve 8% nikel içerir — bu onu östenitik paslanmaz çelik ailesine yerleştirir. Çoğu ticari bağlamda, 304 paslanmaz çeliğe eşdeğerdir. Ancak “18/8” gayri resmi bir etikettir, 304 ise kontrollü bileşim aralıkları, tanımlanmış mekanik özellikler ve tam sertifikasyona sahip standartlaştırılmış bir kalitedir. Bu ayrım mühendislik uygulamaları için önemlidir. Bu kılavuz, 18/8'in ne anlama geldiğini, 304 ve 316 ile nasıl karşılaştırıldığını, kimyasal bileşimi, temel özellikleri, 18/8 vs 18/10 vs 18/0 ayrımını, işlenebilirliği, kaynağı, maliyet analizini ve pratik bir seçim çerçevesini kapsar.
18/8 Ne Anlama Gelir?
Sayılar krom ve nikel içeriğini tanımlar: Cr + %8 Ni.
Krom (18%) oksijene maruz kaldığında ince, kararlı bir krom oksit (Cr₂O₃) pasif tabakası oluşturur — bu kendini yenileyen bariyer, paslanmaz çeliği “paslanmaz” yapan şeydir. Paslanmayı önler, oksidasyona direnç gösterir ve hava ile nemde korozyon koruması sağlar.
Nikel (8%) östenitik kristal yapıyı stabilize eder — çeliği oda sıcaklığında manyetik olmayan, sünek ve tok tutar. Nikel şekillendirilebilirliği (derin çekme, çatlamadan bükme), kaynaklanabilirliği ve aşındırıcı ortamlara direnci iyileştirir.
Birlikte, bu elementler en yaygın kullanılan paslanmaz çelik ailesini oluşturur — korozyon direncini, mekanik performansı ve üretilebilirliği makul maliyetle dengeler.

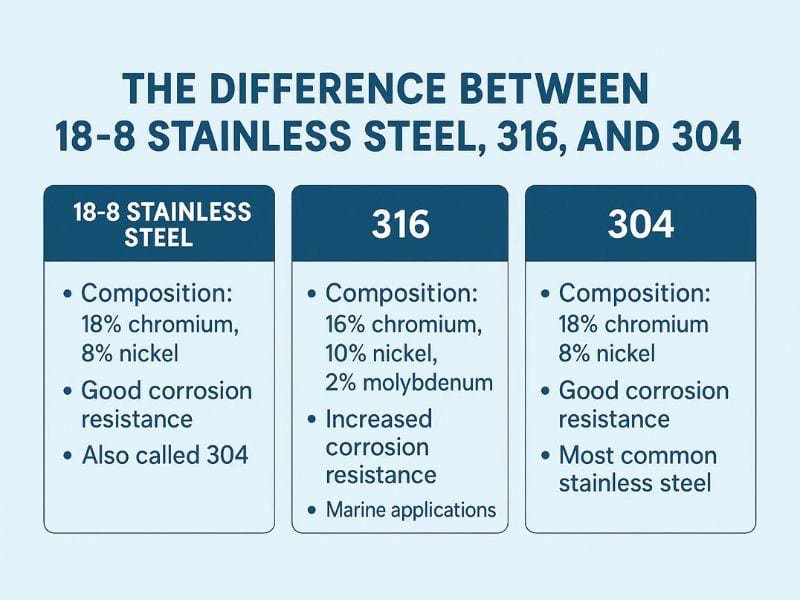

18/8 vs 304 vs 316
| Faktör | 18/8 | 304 | 316 |
|---|---|---|---|
| Anlamı | Bileşim tanımı | Standartlaştırılmış kalite | Standartlaştırılmış kalite |
| Bileşim | ~ Cr, ~%8 Ni | Cr 18–20%, Ni 8–10.5% (kontrollü) | Cr –18, Ni –14, Mo %2–3 |
| Sertifikasyon | Genellikle belirtilmemiş | MTC ile ASTM/EN/ISO | MTC ile ASTM/EN/ISO |
| Korozyon | İyi (genel) | İyi (tutarlı) | Mükemmel (klorür dirençli) |
| Maliyet | Orta | Orta | ~20–40% daha yüksek |
| İçin en iyisi | Pişirme kapları, genel donanım | CNC parçalar, gıda ekipmanı | Deniz, kimyasal, tıbbi |
18/8 vs 304
Ticari kullanımda, 18/8 ve 304 işlevsel olarak eşdeğerdir — aynı bileşim aralığı, aynı genel performans. Kritik fark: 304, ASTM A240/A276 kapsamında kontrollü kimya, tanımlanmış mekanik özellikler ve Değirmen Test Sertifikaları (MTC) aracılığıyla tam izlenebilirlik ile resmi bir kalitedir. “18/8” yaklaşık bileşimi garanti eder ancak sertifikasyon, tekrarlanabilirlik veya uygunluk garantisi vermez.
Uygulamaya yönelik kural: Tüketici ürünleri (pişirme kapları, donanım) → 18/8 kabul edilebilir. Mühendislik çizimleri, CNC parçalar, sertifikalı bileşenler → her zaman 304 (veya kaynaklı montajlar için 304L) belirtin. Üretim verilerimize göre, sertifikasız tedarikçilerden aldığımız “18/8” malzemesinin yaklaşık 15%'si 304 spesifikasyon aralıklarının dışında bileşim gösterir — esas olarak korozyon performansını düşüren düşük nikel içeriği. MTC gereksinimi ile 304 belirtmek bu varyasyonu ortadan kaldırır.
304 vs 316
Belirleyici fark: 316'da 2–3% oranında molibden (Mo). Bu tek element, klorürlere, çukurlanmaya ve aralık korozyonuna karşı direnci önemli ölçüde artırır — tuzlu su, kıyı havası ve kimyasal ortamlardaki spesifik saldırı mekanizmaları.
304 iyi genel korozyon direnci sağlar — iç mekan, gıda sınıfı ve hafif dış mekan uygulamaları için yeterlidir. 316, ortam tuz, klorür, asit veya sürekli kimyasal maruziyet içerdiğinde gereklidir. Sık gördüğümüz bir tuzak: “paslanmaz çelik” olduğu için kıyı kurulumları için 304 belirtmek — ardından çukurlanmış bileşenleri acil onarım primiyle 316 ile değiştirmek. Malzeme seçimi sırasında gerçek ortamı kontrol etmek bunu önler.
Kimyasal Bileşim
| Element | 18/8 / 304 | 316 | İşlev |
|---|---|---|---|
| Demir (Fe) | Denge | Denge | Ana metal |
| Krom (Cr) | ~–20 | ~–18 | Pasif tabaka, korozyon direnci |
| Nikel (Ni) | ~%8–10,5 | ~–14 | Östenit stabilize edici, tokluk |
| Molibden (Mo) | — | ~%2–3 | Klorür/çukur direnci |
| Karbon (C) | ≤0,08% | ≤0,08% | Kaynaklanabilirliği etkiler |
| Mn, Si, N | Eser miktarda | Eser miktarda | Deoksidasyon, mukavemet |
Düşük karbon (≤0,08%) kaynak sırasında karbür çökelmesini azaltır — ısıdan etkilenen bölgelerde taneler arası korozyona karşı direnci artırır. Maksimum korozyon güvenilirliği gerektiren kaynaklı montajlar için 304L veya 316L (≤0,03% C) belirtilir.
Temel Özellikler
| Mülkiyet | Değer | Mühendislik Açısından Önemi |
|---|---|---|
| Yoğunluk | ~8,0 g/cm³ | ~3× alüminyum, kütle/stabilite sağlar |
| Çekme mukavemeti | ~515 MPa | İyi genel yapısal mukavemet |
| Akma mukavemeti | ~205 MPa | Orta düzey yük kapasitesi |
| Elastikiyet modülü | ~193 GPa | Yüksek sertlik |
| Erime aralığı | ~1400–1450°C | Yüksek sıcaklıklar için uygun |
| Manyetizma | Çoğunlukla manyetik değil | Soğuk işlem sonrası hafif manyetik hale gelebilir |
Östenitik yapı mükemmel şekillendirilebilirlik sağlar — çatlamadan derin çekme, bükme ve presleme. Bu, 18/8/304'ü sac metal imalatı, CNC işlenmiş muhafazalar ve gıda sınıfı ekipmanlar için standart malzeme yapar.
Korozyon performansı: Krom oksit pasif tabakası paslanmaya, oksidasyona ve genel atmosferik korozyona karşı korur. İç mekan ortamları, gıda teması ve hafif dış mekan maruziyeti için etkilidir. Sürekli klorür maruziyeti için yeterli değildir (316'ya yükseltin).
18/8 - 18/10 - 18/0
| Tip | Cr | Ni | Korozyon Direnci | Manyetik | Maliyet |
|---|---|---|---|---|---|
| 18/0 | 18% | 0% | Daha düşük | Evet (ferritik) | Daha düşük |
| 18/8 | 18% | 8% | İyi | Çoğunlukla hayır | Orta |
| 18/10 | 18% | 10% | Biraz daha iyi | Çoğunlukla hayır | Daha yüksek |
Bu tanımlamalar öncelikle mutfak eşyaları ve gıda temaslı ürünlerde görülür. Fark nikel içeriğidir: daha fazla nikel korozyon direncini, yüzey kalitesini (daha parlak görünüm) ve sünekliği iyileştirir. 18/0 (nikel yok) ferritiktir — manyetik, daha az korozyona dayanıklı ve daha ucuz. 18/8 çoğu uygulama için optimal dengeyi sağlar. 18/10 daha yüksek maliyetle marjinal iyileştirme sunar — genellikle yalnızca premium pişirme ekipmanları için haklı çıkar.
CNC İşleme
18/8 (304) CNC işlenebilir ancak östenitik yapısı nedeniyle alüminyumdan daha zorludur.
Zorluklar: İş sertleşmesi — malzeme deformasyon altında hızla sertleşir, takımlar oyalanır veya sürtünürse sonraki kesimleri zorlaştırır. Kesici takımlara malzeme yapışmasından kaynaklanan yığılmış kenar (BUE). Tahliyesi zor uzun lifli talaşlar. Düşük termal iletkenlik kesme bölgesinde ısıyı hapseder.
En iyi uygulamalar: Pozitif tırmık geometrisi ve TiAlN/TiCN kaplamalı keskin karbür takımlar. İş sertleşmiş tabakanın altında kalmak için yeterli ilerleme sağlayın — hafif sürtünme kesimlerinden kaçının. Isı yönetimi ve talaş kırma için yüksek basınçlı soğutma sıvısı. Bitirme geçişlerinde çırpınmayı en aza indirmek için rijit kurulumlar.
Atölye deneyimimizde, 304 paslanmaz alüminyum 6061'den yaklaşık 2–2,5× daha yavaş işlenir ve –50% daha yüksek takım tüketimi ile — iş sertleşmesi davranışı birincil maliyet etkenidir. Tavlanmış durum belirtmek (soğuk işlenmiş yerine) işleme zorluğunu yaklaşık % azaltır.
Kaynak ve İmalat
18/8 (304) son derece kaynaklanabilir — temiz hassas kaynaklar için TIG (GTAW) (gıda/medikal), daha kalın kesitler için MIG, minimum distorsiyonlu ince saclar için lazer kaynağı.
Temel riskler: Sensitizasyon — aşırı ısı, ısıdan etkilenen bölgede karbür çökelmesine neden olarak kaynak yakınındaki korozyon direncini azaltabilir. Yüksek termal genleşmeden kaynaklanan distorsiyon. Gıda temaslı parçalarda hijyeni tehlikeye atan yüzey kirlenmesi (oksit tabakası).
Azaltma: Sensitizasyonu önlemek için kaynaklı montajlarda 304L (düşük karbon ≤0,03%) kullanın. Isı girdisini kontrol edin (TIG/lazer tercih edilir). Yüzey korozyon korumasını geri kazanmak için kaynak sonrası asitleme ve pasivasyon. Distorsiyonu yönetmek için uygun bağlama.
Maliyet Analizi
| Sınıf | Göreceli Maliyet | Maliyet Etkeni |
|---|---|---|
| 18/0 / 430 | Daha düşük | Nikel yok |
| 18/8 / 304 | Orta (temel) | ~%8% nikel |
| 316 | +20–40% | Nikel + molibden |
| 316L | +25–45% | Düşük karbon + Mo |
Nikel içeriği birincil maliyet etkenidir — ve nikel fiyatları volatildir, paslanmaz çelik fiyatlandırmasının karbon çeliğinden daha fazla dalgalanmasına neden olur. Üretim verilerimize göre, 304'ten 316'ya malzeme maliyet primi ortalama –30% — ancak işleme maliyet farkı minimaldir (her ikisi de benzer şekilde işlenir). İşleme, yüzey bitirme ve muayene dahil edildiğinde toplam parça maliyet farkı tipik olarak –20%'dir.
Toplam maliyet perspektifi: Malzeme fiyatı denklemin yalnızca bir parçasıdır. İşleme süresi (iş sertleşmesi alüminyuma kıyasla çevrim süresini artırır), takım tüketimi ve yüzey bitirme (pasivasyon, polisaj) hepsi katkıda bulunur. Çoğu durumda, CNC işlenmiş paslanmaz parçalar için işleme maliyeti malzeme maliyetini aşar.
Seçim Kılavuzu
| Senaryo | Seçin | Neden |
|---|---|---|
| İç mekan / gıda sınıfı / genel | 18/8 veya 304 | Dengeli performans, maliyet etkin |
| Mühendislik çizimleri / sertifikasyon | 304 (MTC ile) | Standartlaştırılmış, izlenebilir |
| Kaynaklı montaj grupları | 304L veya 316L | Düşük karbon, hassaslaşmayı önler |
| Deniz / kıyı / kimyasal | 316 | Klorür direnci için molibden |
| Bütçe önceliği, hafif koşullar | 18/0 / 430 | Daha düşük maliyet (nikel içermez) |
| Premium pişirme gereçleri / estetik | 18/10 | Biraz daha iyi yüzey kalitesi ve direnç |
Karar mantığı: Önce çevre → sonra sertifikasyon → en son maliyet. Klorür ortamları 316 gerektirir. İzlenebilirlik ihtiyaçları belirli bir kalite derecesi talep eder (sadece “18/8” değil). Kaynaklı montaj grupları L kaliteleri kullanmalıdır. Hafif ortamlardaki bütçe kısıtlı projeler 18/0 kullanabilir.
Sonuç
18/8 paslanmaz çelik, 304 paslanmaz çeliğe — en yaygın kullanılan östenitik kaliteye — yakından karşılık gelen bir bileşimi (~ Cr, ~%8 Ni) tanımlar. Ticari ürünler için “18/8” kabul edilebilir bir kısaltmadır. Mühendislik uygulamaları için 304, “18/8”in tek başına garanti etmediği standartlaştırılmış spesifikasyonu, sertifikasyonu ve izlenebilirliği sağlar.
316'ya yükseltme, klorür ve çukurlaşma direnci için molibden ekler — 304'ün korozyona uğradığı deniz, kimyasal ve kıyı uygulamaları için gereklidir. L kalitelerine (304L, 316L) yükseltme, kaynak bölgesi korozyon direncini iyileştirmek için karbon içeriğini azaltır. Malzeme seçimi çevre → sertifikasyon → imalat yöntemi → maliyet sırasını takip eder. CNC işlenmiş veya imal edilmiş bileşenleriniz için doğru paslanmaz çelik kalitesini seçme konusunda yardıma mı ihtiyacınız var? Malzeme rehberliği, DFM incelemesi ve üretim desteği için [Mühendislik ekibimizle iletişime geçin].
Sıkça Sorulan Sorular
18/8 paslanmaz çelik nedir?
~ krom ve ~%8 nikel içeren östenitik paslanmaz çelik — ticari olarak 304'e eşdeğerdir. Krom korozyon direnci sağlar (pasif oksit tabakası), nikel süneklik ve tokluk için östenitik yapıyı stabilize eder. Resmi bir kalite değil, gayri resmi bir bileşim tanımıdır.
18/8, 304 ile aynı mıdır?
Çoğu ticari kullanımda işlevsel olarak evet. Ancak 304, kontrollü bileşim aralıkları, tanımlanmış özellikleri ve sertifikasyonu olan standartlaştırılmış bir kalitedir (ASTM A240/A276). “18/8” tek başına spesifikasyon uyumluluğunu veya izlenebilirliği garanti etmez — mühendislik uygulamaları için her zaman 304 belirtin.
304 ile 316 arasındaki fark nedir?
Molibden (316'da %2–3) — klorürlere, çukurlaşmaya ve aralık korozyonuna karşı direnci önemli ölçüde artırır. 304 iç mekan, gıda sınıfı ve hafif dış mekan kullanımına uygundur. 316 deniz, kimyasal ve kıyı ortamları için gereklidir. Maliyet farkı: malzeme için ~–40.
18/8 paslanmaz çelik paslanır mı?
Normal ortamlarda iyi paslanma direnci — krom oksit pasif tabakası oksidasyonu önler. Ancak tuzlu suda, klorür açısından zengin veya zorlu kimyasal koşullarda çukurlaşabilir veya korozyona uğrayabilir. Bu ortamlar için molibdenli 316 gereklidir.
18/8 işlenebilir mi?
Evet — hassas bileşenler için yaygın olarak işlenir. İş sertleşmesi, daha yüksek takım aşınması ve ısı yoğunlaşması nedeniyle alüminyumdan daha zordur. Keskin karbür takımlar, yeterli ilerleme hızları ve uygun soğutma sıvısı gerektirir. Alüminyumdan yaklaşık 2–2,5× daha yavaş işlenir.
