Быстрый ответ: Плотность стали составляет приблизительно 7,85 г/см³ (7850 кг/м³) для углеродистых и низколегированных сталей — стандартное справочное значение в инженерии. Фактическая плотность варьируется в зависимости от марки: нержавеющая сталь имеет плотность 7,7–8,0 г/см³ в зависимости от содержания хрома и никеля; инструментальные стали с вольфрамом могут достигать 8,1–8,2 г/см³. Для расчёта массы: Масса (кг) = 7850 × Объём (м³). Сталь примерно в 3 раза плотнее алюминия (2,7 г/см³) и в 1,77 раза плотнее титана (4,43 г/см³) — компромисс по плотности в обмен на значительно более низкую стоимость материала и высокую абсолютную прочность стали.

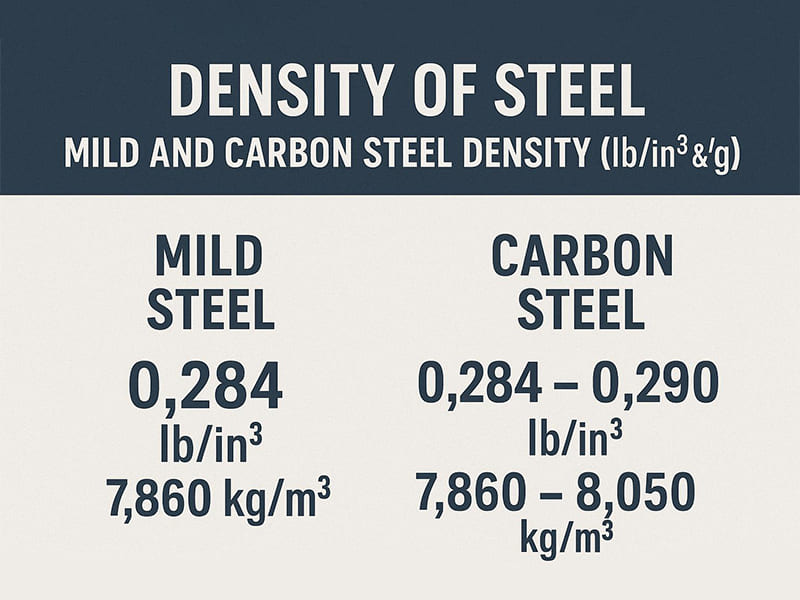

Что такое плотность стали?
Плотность стали — это масса на единицу объёма материала. Для большинства инженерных применений она стандартизирована на уровне 7,85 г/см³, что эквивалентно 7850 кг/м³ или приблизительно 0,284 фунт/дюйм³ в имперских единицах. Это значение применимо к обычным углеродистым сталям и большинству низколегированных конструкционных сталей.
Плотность — это не просто справочное число; это основополагающий параметр, который связывает геометрию с массой, массу со структурной нагрузкой, а нагрузку с расчётом фундамента, стоимостью транспортировки, временем обработки и стоимостью закупки. Поскольку сталь продаётся за килограмм, плотность становится прямым множителем между объёмом детали (определяемым геометрией конструкции) и стоимостью сырья. В строительной инженерии плотность определяет постоянную нагрузку — базовую нагрузку, которую здание, мост или станина станка создают независимо от условий эксплуатации.
Для инженеров, проектирующих компоненты, и OEM закупочных команд, оценивающих затраты, плотность — это величина, которая преобразует CAD модель в массу, а массу — в структурные, логистические и финансовые последствия.
Почему плотность стали варьируется в зависимости от марки
Стандартное значение 7,85 г/см³ хорошо подходит для быстрых расчётов и предварительного проектирования. Для точных применений — крупномасштабного производства, аэрокосмического структурного анализа или оптовых закупок — важна плотность конкретной марки.
Что вызывает вариацию
Вариация плотности марок стали обусловлена двумя механизмами: атомной массой легирующих элементов и различиями микроструктурных фаз.
Влияние легирующих элементов: Различные элементы имеют разную атомную массу. Тяжёлые легирующие элементы заметно увеличивают плотность:
- Вольфрам (W): атомная масса 184 г/моль — значительно увеличивает плотность в быстрорежущих и инструментальных сталях
- Молибден (Mo): атомная масса 96 г/моль — умеренное увеличение в легированных и нержавеющих марках
- Хром (Cr) и никель (Ni): атомные массы 52 и 58 г/моль — обеспечивают увеличение плотности нержавеющих сталей относительно углеродистой стали
Влияние микроструктурных фаз: Сталь может существовать в различных фазах кристаллической структуры:
- Феррит (объёмно-центрированная кубическая решётка, ОЦК): более низкая эффективность упаковки атомов, немного меньшая плотность
- Аустенит (гранецентрированная кубическая решётка, ГЦК): более высокая эффективность упаковки, немного большая плотность
- Мартенсит: искажённая ОЦК-решётка, промежуточная плотность
Аустенитные нержавеющие стали (304, 316L — ГЦК-структура) имеют плотность приблизительно 7,93–8,00 г/см³. Ферритные нержавеющие стали (430 — ОЦК-структура) имеют плотность ближе к 7,7–7,8 г/см³.
Плотность стали по маркам
| Марка / тип стали | Плотность (г/см³) | Примечания |
|---|---|---|
| Низкоуглеродистая сталь (A36, 1018) | ~7,85–7,87 | Стандартная базовая конструкционная сталь |
| Среднеуглеродистая сталь (1045) | ~7.85 | Общее инженерное применение |
| Высокоуглеродистая сталь (1095) | ~7.84 | Незначительное снижение с ростом содержания углерода |
| Легированная сталь 4140 | ~7.85 | Добавление Cr-Mo, минимальное изменение плотности |
| Легированная сталь 4340 | ~7.85 | Ni-Cr-Mo, всё ещё близко к базовому значению |
| Нержавеющая сталь 304 | ~7.93 | Аустенитная ГЦК, Cr-Ni увеличивает плотность |
| 316L нержавеющая сталь | ~7.99 | Добавление Mo дополнительно увеличивает плотность |
| Ферритная нержавеющая сталь 430 | ~7.70 | ОЦК-структура, ниже аустенитной |
| Инструментальная сталь H13 | ~7.80 | Cr-Mo-V, незначительное снижение из-за содержания V |
| Инструментальная сталь D2 | ~7.70 | Высокое содержание Cr, ГЦК-карбиды снижают эффективную плотность |
| Быстрорежущая сталь M2 | ~8.15 | W, Mo, Cr, V — тяжёлые элементы повышают плотность |
Для большинства конструкционных и инженерных сталей (A36, 1045, 4140) стандартное значение 7,85 г/см³ вносит незначительную погрешность. Для нержавеющих и инструментальных сталей в применениях, чувствительных к массе или стоимости, используйте значения из паспорта конкретной марки.
Как рассчитать массу стали: формула и примеры расчётов
Расчет веса стали — это наиболее практичное инженерное применение плотности. Сталь обычно продается за килограмм, нагрузки на конструкции выражаются в килоньютонах (из веса), а стоимость доставки напрямую зависит от массы — поэтому преобразование геометрии детали в вес является постоянной потребностью на всех этапах проектирования, производства и закупок.
Основная формула
Вес (кг) = Плотность (кг/м³) × Объем (м³)
При плотности стали 7850 кг/м³:
Вес (кг) = 7850 × V (м³)
Все размеры должны быть переведены в метры перед расчетом объема. Смешивание миллиметров со значениями плотности в м³ приводит к ошибкам в три порядка величины. Сначала переведите все линейные размеры в метры, затем рассчитайте объем.
Примеры расчетов по геометрии
Стальной лист (прямоугольный блок):
Размеры: 1000 мм × 500 мм × 10 мм
- Перевод: 1,0 м × 0,5 м × 0,010 м
- Объем: 1,0 × 0,5 × 0,010 = 0,0050 м³
- Вес: 7850 × 0,0050 = 39,25 кг
Круглый пруток (сплошной цилиндр):
Размеры: диаметр 50 мм, длина 1000 мм
- Радиус: 0,025 м; Длина: 1,0 м
- Объем: π × (0,025)² × 1,0 = 0,001963 м³
- Вес: 7850 × 0,001963 = 15,4 кг
Стальная труба (полый цилиндр):
Размеры: наружный диаметр 100 мм, внутренний диаметр 80 мм, длина 1000 мм
- Наружный радиус: 0,050 м; Внутренний радиус: 0,040 м
- Объем: π × (0,050² − 0,040²) × 1,0 = 0,002827 м³
- Вес: 7850 × 0,002827 = 22,2 кг
Сложные обработанные детали:
Для деталей с отверстиями, карманами и профильными элементами программное обеспечение для расчета массовых свойств CAD (SOLIDWORKS, CATIA, Fusion 360) вычисляет объем непосредственно из 3D-модели. При плотности 7850 кг/м³ программное обеспечение возвращает точную массу для любой геометрии. Для оценки закупок без 3D-модели разложение детали на геометрические примитивы и суммирование объемов обеспечивает достаточную точность.
Краткий справочник по расчету веса
| Геометрия | Формула объема (все размеры в метрах) | Вес при 7850 кг/м³ |
|---|---|---|
| Прямоугольный блок | Д × Ш × В | 7850 × Д × Ш × В |
| Сплошной цилиндр | π × r² × Д | 7850 × π × r² × Д |
| Полый цилиндр (труба) | π × (R_н² − R_в²) × Д | 7850 × π × (R_н² − R_в²) × Д |
| Сфера | (4/3) × π × r³ | 7850 × (4/3) × π × r³ |
Плотность стали в сравнении с другими инженерными материалами
Полное сравнение плотности материалов
| Материал | Плотность (г/см³) | Отношение к стали | Ключевая инженерная характеристика |
|---|---|---|---|
| Полипропилен (PP) | 0.90-0.91 | 0.12× | Легкий полимер, низкая конструкционная прочность |
| Алюминий 6061 | 2.70 | 0.34× | Легкий конструкционный металл, отличная обрабатываемость |
| Алюминий 7075 | 2.81 | 0.36× | Высокопрочный алюминиевый сплав |
| Титан Ti-6Al-4V | 4.43 | 0.56× | Высокое соотношение прочности к весу, коррозионная стойкость |
| Чугун (серый) | 7.20 | 0.92× | Вибропоглощение, хорошая работа на сжатие |
| Углеродистая сталь (1045) | 7.85 | 1.00× | Стандартный эталон, сбалансированное соотношение цена-качество |
| Нержавеющая сталь 316L | 7.99 | 1.02× | Коррозионная стойкость, немного плотнее |
| Медь | 8.90 | 1.13× | Высокая электрическая и тепловая проводимость |
| Вольфрам | 19.3 | 2.46× | Экстремальная термостойкость, радиационная оснастка |
Когда высокая плотность стали является инженерным преимуществом
Плотность стали не всегда является ограничением. В ряде применений большая масса обеспечивает прямую функциональную ценность:
Устойчивость станков: Тяжёлые станины станков в CNC обрабатывающих центрах, шлифовальных станках и координатно-измерительных машинах используют высокомассовый чугун или сталь специально для обеспечения инерции, противодействующей вибрации. Гранитное или полимербетонное основание на прецизионном шлифовальном станке обеспечивает аналогичную виброизоляцию за счёт плотности и демпфирования материала, но сталь обеспечивает сопоставимую вибрационную массу при меньших затратах на изготовление. Производители намеренно используют плотность для динамической устойчивости.
Противовес и балласт: Плотность стали делает её компактной для применений, требующих большой массы в малом объёме — противовесы кранов, противовесы лифтов и судовой балласт. Та же функция противовеса в алюминии потребовала бы в 2,9 раза большего объёма, создавая геометрические ограничения или повышенную сложность.
Радиационная защита: Высокоплотная сталь ослабляет гамма-излучение. Специальные высокоплотные составы стали (и свинец) используются в защите медицинской визуализации, rooms лучевой терапии и конструкциях ядерных объектов, где требуется компактная защита.
Когда плотность стали создаёт инженерные проблемы
Конструкции с критическим весом: В аэрокосмических первичных конструкциях, автомобильном кузове белого и прецизионных робототехнических системах каждый килограмм ненужной массы имеет измеримую эксплуатационную стоимость. Алюминий при 34% плотности стали, или титан при 56% с превосходным соотношением прочности к весу, оправдывают надбавку к стоимости материала за счёт снижения веса, которое накапливается на протяжении срока службы.
Экономика транспортировки крупных компонентов: Сборные стальные конструкции, отправляемые по всему миру или часто перемещаемые, несут логистические расходы, пропорциональные массе. Для OEM цепочек поставок разница в стоимости между отправкой стальной сварной конструкции массой 400 кг и алюминиевого эквивалента массой 135 кг той же геометрии — умноженная на сотни отправок ежегодно — может быть достаточно значительной, чтобы изменить выбор материала.
Нагрузка на фундамент и пол: Собственный вес конструкционной стали должен восприниматься фундаментами, плитами перекрытий и грузоподъёмным оборудованием. В многоэтажных промышленных сооружениях, морских платформах и большепролётных конструкциях избыточный вес конструкционной стали требует дополнительной несущей способности фундамента, часто с более высокими маргинальными затратами, чем надбавка за материал для снижения веса.
Почему плотность стали важна в CNC обработке
Плотность стали влияет на экономику CNC обработки через три прямых механизма: стоимость сырья, время цикла и скорость износа инструмента.
Стоимость сырья
Сталь, закупаемая для CNC обработки, оценивается за килограмм. Начальная стоимость сырья равна массе закупки (вес исходной заготовки), умноженной на цену за килограмм. Поскольку CNC обработка удаляет материал — иногда 50–80% по весу для сложных аэрокосмических или автомобильных компонентов — масса закупки существенно превышает вес готовой детали.
Для сложного обработанного кронштейна с конечным весом 2 кг, изготовленного из 10 кг пруткового проката (80% удаления материала), стоимость сырья рассчитывается исходя из 10 кг, а не 2 кг. Стружка возвращается лишь как часть цены прутка в виде стоимости металлолома. Плотность определяет массу закупки исходя из геометрии исходной заготовки — именно поэтому использование массы закупки, а не веса готовой детали, необходимо для точной оценки стоимости материала при интенсивной обработке стальных компонентов.
Время цикла
Сталь требует более низких скоростей резания, чем алюминий, для управления тепловой нагрузкой и стойкостью инструмента. Типичные скорости CNC фрезерования для углеродистой стали 1045 составляют примерно 80–150 м/мин с твердосплавным инструментом, по сравнению с 200–400 м/мин для алюминия 6061. В сочетании с более высокой плотностью, производящей больше массы на единицу объёма удаляемого материала, время цикла обработки стали существенно больше, чем алюминия, для эквивалентных геометрий. В условиях, где машинное время оценивается почасово, более длительное время цикла напрямую умножается на более высокую стоимость за деталь.
Износ инструмента
Твёрдость стали, прочность и наличие твёрдых карбидных фаз в легированных сталях ускоряют износ режущего инструмента по сравнению с алюминием. Более высокие силы резания увеличивают механическое напряжение на твердосплавных кромках. Частота замены инструмента для твердосплавных концевых фрез при обработке стали обычно в 3–8 раз выше, чем в эквивалентных операциях с алюминием при сопоставимой подаче на зуб. Для крупносерийного производства стоимость инструмента становится значительной составляющей общих затрат на обработку стали — фактор, который исчезает или становится незначительным при обработке алюминия.
Применение плотности стали по отраслям
Строительство и инфраструктура
В проектировании конструкционной стали плотность определяет собственный вес — вес самой конструкции до эксплуатационной нагрузки. Для многоэтажного здания с несколькими сотнями тонн конструкционной стали собственный вес является основным входным параметром для проектирования фундамента и подбора сечений колонн. Стандарты AISC (Американский институт конструкционной стали) и Еврокод 3 оба стандартизируют плотность стали на уровне 7850 кг/м³ для конструкционных расчётов.
Арматура (арматурный стержень) для бетона оценивается по весу и задаётся по количеству в массовых единицах. Точные значения плотности необходимы для оценок расхода материалов, которые определяют объёмы закупок и бюджеты проектов. Ошибка даже в 0,5% в допущении плотности для крупной бетонной конструкции представляет значительный недоучёт материала в масштабе.
Автомобилестроение: управление весом с помощью высокопрочной стали
Автопроизводители сталкиваются с нормативными требованиями по топливной экономичности и выбросам, что создаёт постоянное давление в сторону снижения массы автомобиля. Сталь остаётся доминирующей, поскольку предлагает лучшее соотношение стоимости и конструкционных характеристик — но её плотность требует непрерывных инженерных усилий по уменьшению толщины стенок, оптимизации поперечных сечений и замене на передовые высокопрочные стали (AHSS) там, где экономия веса оправдывает увеличение стоимости материала.
Марки AHSS (двухфазные, стали с пластичностью, наведённой превращением, мартенситные стали) позволяют использовать более тонкие сечения при эквивалентной конструкционной прочности, частично компенсируя недостаток плотности за счёт оптимизации геометрии. Элемент конструкции из двухфазной стали DP980 может быть существенно тоньше эквивалентного из мягкой стали, что уменьшает объём — а следовательно, и влияние плотности — при сохранении рабочих характеристик.
Промышленное оборудование
Основания прецизионных станков, шлифовальные станки и конструкции координатно-измерительных машин намеренно используют материалы с высокой массой для максимизации динамической устойчивости. Тяжёлые станины станков гасят высокочастотные вибрации, которые ухудшают размерную точность при резке. В этом классе применений плотность не является ограничением — это требование спецификации. Инженеры, проектирующие прецизионное оборудование, могут фактически увеличивать массу основания сверх минимальных конструкционных требований для улучшения виброизоляции.
Конструктивные соображения при использовании плотности стали
Сопоставляйте материал с функциональными требованиями, а не с предположениями по умолчанию
Наиболее распространённая ошибка проектирования, связанная с плотностью стали, — это назначение по умолчанию: использование стали потому, что “мы всегда используем сталь”, а не потому, что функциональные требования конкретно благоприятствуют свойствам стали. Для узлов, критичных по массе, такая практика несёт реальные затраты: компонент, избыточно назначенный из стали, который мог бы работать идентично из алюминия, несёт ненужный вес, дополнительные затраты на механическую обработку и потенциально более высокие логистические расходы.
Дисциплина выбора материала должна следовать функциональному анализу: какова нагрузочная среда? Каков температурный диапазон? Требуется ли коррозионная стойкость? Каков весовой бюджет узла? Какова стоимость жизненного цикла, включая обслуживание и энергопотребление? Только после ответа на эти вопросы плотность материала должна входить в выбор как один из параметров компромисса.
Оптимизируйте поперечное сечение до назначения толщины
Высокая плотность стали означает, что оптимизация геометрии даёт большее снижение веса, чем при использовании материалов с низкой плотностью. Замена сплошных прямоугольных сечений полыми трубчатыми сечениями, удаление материала из ненагруженных зон посредством карманов и проектирование на минимальное сечение, согласующееся с конструкционными требованиями, — более эффективные инструменты снижения веса для стали, чем для алюминия, поскольку начальная масса выше. Инструменты структурной оптимизации (топологическая оптимизация на основе МКЭ) могут определить, какой материал в компоненте можно удалить без нарушения пути нагрузки, часто снижая вес стального компонента на 20–40% без потери характеристик.
Учитывайте вес закупки при оценке стоимости
Для стальных компонентов с интенсивной механической обработкой оценка стоимости на основе веса готовой детали значительно занижает стоимость материала. Включайте геометрию исходной заготовки и оценивайте вес закупки как плотность × объём исходной заготовки. Для деталей с высоким съёмом материала (>50%) вес закупки может в 3–10 раз превышать вес готовой детали — и эта разница напрямую влияет на стоимость закупки материала и экономику производственного подхода.
Распространённые ошибки в расчётах
Несоответствие единиц измерения
Наиболее значимая ошибка в расчётах — применение плотности в кг/м³ к размерам, которые не были переведены в метры. Куб 100 мм:
- Правильно: V = 0,1 × 0,1 × 0,1 = 0,001 м³; Вес = 7850 × 0,001 = 7,85 кг
- Неправильно: V = 100 × 100 × 100 = 1 000 000 мм³, использованное с кг/м³ = неверный результат в 10⁶ раз
Самая безопасная практика: сначала переведите все линейные размеры в метры, рассчитайте объём в м³, затем примените 7850 кг/м³.
Предположение, что все марки стали имеют одинаковую плотность
Использование 7,85 г/см³ для быстрорежущей стали M2 (фактическая ~8,15 г/см³) вносит занижение веса на 4% — незначительное для одной небольшой детали, но существенное при расчёте потребности в материале для сотен компонентов или когда весовые бюджеты жёсткие. Для прецизионных применений используйте плотность конкретной марки из паспорта материала.
Использование веса готовой детали вместо веса закупки для стоимости материала
Оценка стоимости сырья для стальных деталей, обработанных на CNC, на основе веса готовой детали занижает стоимость закупки для всех деталей со значительным съёмом материала. Умножьте объём исходной заготовки на плотность, чтобы определить вес покупки, затем примените цену материала за килограмм. Это особенно критично для деталей, обрабатываемых из цельного прутка или заготовки со сложной карманной или профильной геометрией.
Основные выводы
- Плотность стали составляет 7,85 г/см³ (7850 кг/м³) для углеродистых и низколегированных сталей — стандартный справочник для структурных расчётов и оценки веса.
- Разброс по маркам реален, но невелик: нержавеющие стали имеют плотность 7,7–8,0 г/см³; инструментальные стали с большим содержанием легирующих элементов достигают 8,1–8,2 г/см³. Используйте значения для конкретной марки в прецизионных применениях.
- Вес = 7850 × Объём (м³) — перед применением переведите все размеры в метры.
- Сталь в 3 раза плотнее алюминия и в 1,77 раза плотнее титана — эта плотностная надбавка определяет вес, логистические затраты и сравнение времени обработки при выборе материала.
- Высокая плотность имеет функциональные преимущества в основаниях станков, противовесах и радиационной защите — это инженерный ресурс, а не просто ограничение.
- Стоимость обработки на CNC масштабируется с плотностью через вес покупки сырья, более низкие скорости резания по сравнению с алюминием и более высокие темпы износа инструмента.
- Для закупок OEM, используйте вес покупки (объём исходной заготовки × плотность), а не вес готовой детали для оценки стоимости материала при обработке компонентов.
Часто задаваемые вопросы
Какова плотность стали в г/см³ и кг/м³?
Плотность стали составляет приблизительно 7,85 г/см³, что эквивалентно 7850 кг/м³ или 0,284 фунт/дюйм³. Это применимо к простым углеродистым сталям и большинству низколегированных конструкционных сталей (A36, 1018, 1045, 4140). Нержавеющие стали немного плотнее: нержавеющая сталь 304 имеет плотность приблизительно 7,93 г/см³, 316L — приблизительно 7,99 г/см³, благодаря добавкам хрома и никеля. Быстрорежущие инструментальные стали со значительным содержанием вольфрама могут достигать 8,1–8,2 г/см³. Для большинства расчётов конструкционных и машиностроительных сталей 7850 кг/м³ достаточно. Для прецизионных применений, критичных к весу, используйте плотность для конкретной марки из паспорта материала.
Как рассчитать вес стальной детали?
Вес стали рассчитывается по формуле: Вес (кг) = 7850 × Объём (м³), где все размеры должны быть переведены в метры перед расчётом объёма. Для прямоугольного бруска: Объём = Д × Ш × В (все в метрах). Для сплошного цилиндра: Объём = π × r² × Длина. Для полой трубы: Объём = π × (R_наруж² − R_внутр²) × Длина. Для сложных обработанных геометрий с отверстиями, карманами и профильными элементами массовые свойства программного обеспечения CAD обеспечивают наиболее точный объём — установите плотность 7850 кг/м³, и программное обеспечение вернёт массу напрямую. Для оценки закупки без 3D-модели разложение детали на геометрические примитивы и суммирование объёмов обеспечивает достаточную точность.
Как плотность стали соотносится с алюминием и титаном?
Сталь (7,85 г/см³) приблизительно в 2,9 раза плотнее алюминия 6061 (2,70 г/см³) и приблизительно в 1,77 раза плотнее титана Ti-6Al-4V (4,43 г/см³). Однако плотность сама по себе не определяет выбор материала — relevant метрика — это удельная прочность. Сталь A36 (предел текучести ~250 МПа) при 7,85 г/см³ обеспечивает удельную прочность ~32 МПа·см³/г. Алюминий 6061-T6 (предел текучести ~276 МПа) при 2,70 г/см³ обеспечивает ~102 МПа·см³/г — примерно в 3 раза лучшую удельную прочность. Ti-6Al-4V (предел текучести ~880 МПа) при 4,43 г/см³ обеспечивает ~199 МПа·см³/г — примерно в 6 раз лучше конструкционной стали, при стоимости материала в 5–10 раз выше. Преимущество стали по стоимости материала за килограмм компенсирует её недостаток по плотности в чувствительных к стоимости, некритичных к весу конструкционных применениях.
Почему нержавеющая сталь имеет другую плотность, чем углеродистая?
Более высокая плотность нержавеющей стали относительно углеродистой обусловлена легирующими элементами — прежде всего хромом (18–20% в аустенитных марках) и никелем (8–12%) — которые имеют более высокие атомные массы, чем вклад самого железа в углеродистую сталь. Эти более тяжёлые атомы увеличивают массу на единицу объёма. Кроме того, аустенитные нержавеющие стали (304, 316L) имеют гранецентрированную кубическую (ГЦК) кристаллическую структуру, которая упаковывает атомы более эффективно, чем объёмно-центрированная кубическая (ОЦК) структура феррита углеродистой стали, что также способствует немного более высокой плотности. Ферритные нержавеющие стали (430, которые остаются ОЦК) имеют плотность ближе к углеродистой стали (7,7–7,8 г/см³), чем аустенитные марки.
Влияет ли плотность стали на стоимость обработки на CNC?
Да, существенно. Плотность стали влияет на стоимость обработки через три механизма. Во-первых, стоимость материала: сталь закупается по весу, и более высокая плотность означает больше массы на единицу объёма исходной заготовки — более тяжёлый вес покупки при той же цене за килограмм. Во-вторых, время цикла: сталь требует более низких скоростей резания, чем алюминий (80–150 м/мин для углеродистой стали 1045 против 200–400 м/мин для алюминия 6061), что приводит к более длительным циклам обработки для эквивалентных геометрий. В-третьих, износ инструмента: более высокая твёрдость и абразивность стали изнашивают твердосплавный инструмент быстрее, чем алюминий, обычно в 3–8 раз быстрее, увеличивая стоимость инструмента на деталь. В совокупности эти факторы делают обработку на CNC данной стальной геометрии в 2–4 раза дороже, чем эквивалентная работа с алюминием, в зависимости от сложности детали и объёма.
Какова наиболее распространённая ошибка при использовании плотности стали для расчётов?
Наиболее распространённая и значимая ошибка — несогласованность единиц измерения — применение плотности в кг/м³ к размерам, которые не были переведены в метры. Например, расчёт объёма в мм³ (из размеров в миллиметрах) и последующее умножение на 7850 кг/м³ даёт результат, который в 10⁹ раз больше. Правильная практика — сначала перевести все размеры в метры, рассчитать объём в м³, а затем умножить на 7850 кг/м³. Вторая по распространённости ошибка — использование веса готовой детали вместо веса покупки (веса исходной заготовки) для оценки стоимости материала при обработке компонентов — для деталей со съёмом материала 50–80% это занижает стоимость материала в 2–5 раз.
Написано инженерной командой CMS с более чем 15-летним опытом прецизионной обработки CNC и изготовления изделий из углеродистой стали, легированной стали, нержавеющей стали и инструментальной стали для автомобильных, промышленных и OEM производственных применений. Технические источники: AISC Steel Construction Manual (Structural Steel Properties), ASTM A36 и A572 (Structural Steel Standards), MatWeb Material Property Database, Shigley’s Mechanical Engineering Design (Material Selection).
Ищете прецизионные стальные компоненты, обработанные на станках с ЧПУ CNC?
В CMS мы обрабатываем углеродистую сталь, легированную сталь, нержавеющую сталь и инструментальную сталь с жесткими допусками, с полной сертификацией материалов и CMM контролем. Каждый заказ на обработку стали включает DFM-анализ для оптимизации веса, проверки соответствия допусков и последовательности операций — чтобы ваши детали соответствовали конструктивным и размерным требованиям при правильном весе и стоимости.
[Запросить DFM-анализ и расчет стоимости обработки стали →]
