Resposta rápida: Um ajuste prensado com tolerância define a relação dimensional controlada entre um eixo e seu furo correspondente — a variação admissível que determina se a montagem produz interferência, transição ou folga. Ajustes de interferência (ISO H7/p6) criam pressão de contato radial para transmissão de torque sem fixadores; ajustes de transição (H7/k6) equilibram precisão posicional e facilidade de montagem; ajustes de folga (H7/g6) permitem rotação. A seleção correta do ajuste requer o cálculo da faixa de interferência, pressão de contato e força de montagem — considerando elasticidade do material, acabamento superficial, efeitos de temperatura e empilhamento de tolerâncias em toda a montagem.
O Que É um Ajuste Prensa com Tolerância?
Um ajuste prensado com tolerância é a relação dimensional intencional projetada entre um eixo (característica cilíndrica externa) e um furo (característica cilíndrica interna), onde a variação admissível — a tolerância — determina o comportamento mecânico da junta montada. É uma tolerância funcional, não apenas um controle dimensional: a classe de tolerância selecionada determina diretamente a pressão de contato, a capacidade de transmissão de torque, a força de montagem, a resistência à vibração e a durabilidade da junta a longo prazo.
Um eixo nominal de 20 mm e um furo nominal de 20 mm não se “ajustam” em nenhum sentido de engenharia significativo sem especificar a tolerância de cada um. Considere um exemplo específico:
- Tolerância do eixo: 20,012 – 20,020 mm
- Tolerância do furo: 20,000 – 20,008 mm
O eixo é sempre maior que o furo em toda a faixa de tolerância. A montagem requer força, deformação elástica ocorre em ambos os componentes, e pressão de contato radial é gerada na interface de acoplamento. Essa pressão de contato é o mecanismo que transmite torque, resiste ao arrancamento axial e mantém a concentricidade — tudo sem chavetas, estrias ou fixadores.
Isso é fundamentalmente diferente de especificar, digamos, uma tolerância bilateral de ±0,02 mm em uma face não funcional. A tolerância do ajuste prensado determina como a junta se comporta, não apenas se as peças estão dimensionalmente conformes. Selecionar a classe de ajuste errada — muito folgada, muito apertada ou incorreta para o par de materiais — é uma falha funcional, não estética.
De acordo com a ISO 286 (Limites e Ajustes), combinações de tolerância padronizadas como H7/p6, H7/k6 e H7/g6 definem classes de ajuste globalmente reconhecidas que permitem aos engenheiros especificar, fabricar e inspecionar componentes de acoplamento com comportamento de montagem previsível em diferentes locais de produção e fornecedores.
Tipos de Ajuste Prensa: Estrutura de Decisão de Engenharia
Ajuste com interferência
Um ajuste de interferência garante que o diâmetro do eixo exceda o diâmetro do furo em toda a faixa de tolerância. A montagem requer força ou métodos térmicos; a deformação elástica de ambas as peças gera pressão de contato radial proporcional à magnitude da interferência e à rigidez do material.
Faixa de interferência típica (aço–aço, Ø20–50 mm): Aproximadamente 0,01–0,05 mm dependendo da classe de tolerância ISO.
Como a interferência cria força de retenção: A pressão de contato na interface de acoplamento gera atrito que resiste ao movimento axial e rotacional. Para um ajuste de interferência aço-aço, pressão de contato de 30–80 MPa é típica para H7/p6 em diâmetro de 30 mm — suficiente para transmitir torque substancial sem qualquer fixação suplementar.

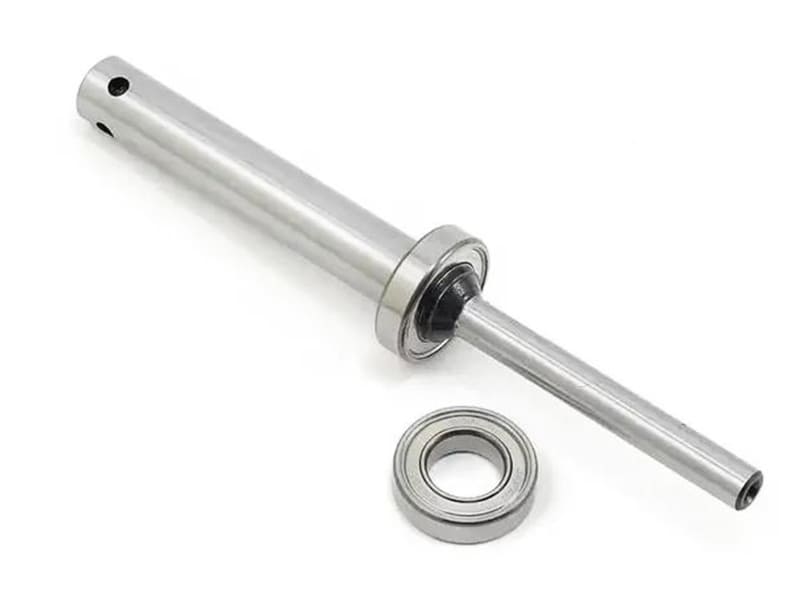

Aplicações: Anéis externos de rolamentos prensados em carcaças (prevenindo rotação do anel externo sob carga), engrenagens montadas em eixos de acionamento (transmissão de torque), conjuntos rotor-eixo em motores elétricos, buchas de precisão e qualquer aplicação que requeira retenção mecânica permanente.
Riscos de engenharia: Interferência excessiva em carcaças de parede fina ou de alumínio causa trincas ou deformação permanente. Em aplicações com rolamentos, interferência excessiva reduz a folga interna do rolamento, aumentando a pré-carga e encurtando a vida útil — fabricantes de rolamentos publicam limites máximos de interferência da carcaça por esse motivo.
Ajuste folgado
Um ajuste de folga garante que o furo seja sempre maior que o eixo em toda a faixa de tolerância, criando uma folga garantida que permite movimento relativo entre os componentes.
Faixa de folga típica (ISO H7/g6 em Ø30 mm): 0,007 – 0,041 mm.
Aplicações: Eixos rotativos em mancais de deslizamento ou buchas, componentes deslizantes, pinos-guia de precisão que requerem montagem e desmontagem fáceis.
Limitação: Ajustes de folga não podem transmitir torque sem fixação suplementar (chavetas, estrias, adesivo). A folga que permite a rotação também permite rotação relativa, tornando os ajustes de folga inadequados como único mecanismo de retenção em conjuntos acionados.
Ajuste de transição
Um ajuste de transição ocupa a zona entre folga e interferência. Dependendo de onde, dentro da faixa de tolerância, as dimensões fabricadas realmente se encontram, a montagem pode produzir leve folga ou leve interferência.
Exemplos típicos ISO: H7/k6, H7/m6.
Comportamento de engenharia: Ajustes de transição proporcionam melhor precisão posicional que ajustes de folga — a folga quase nula minimiza a folga radial e a excentricidade — enquanto evitam a tensão de montagem da interferência total. São removíveis com força moderada, ao contrário dos ajustes de interferência que tipicamente requerem prensa ou método de desmontagem térmica.
Aplicações: Pinos de alinhamento, componentes de ferramental de precisão, características de posicionamento onde localização precisa é necessária mas desmontagem periódica é necessária.
Referência Rápida de Seleção
| Inscrição | Ajuste Recomendado | Exemplo ISO | Raciocínio de Engenharia |
|---|---|---|---|
| Carcaça de rolamento (anel externo fixo) | Interferência | H7/p6 | Prevenir rotação do anel sob vibração |
| Engrenagem em eixo de acionamento | Interferência | H7/r6 | Transmissão de torque sem deslizamento |
| Eixo rotativo em carcaça | Liquidação | H7/g6 | Redução de atrito, filme de lubrificação |
| Mecanismo deslizante | Liquidação | H8/f7 | Permitir movimento relativo suave |
| Pino de alinhamento | Transição | H7/k6 | Precisão de localização com removibilidade |
| Localizador de ferramental de precisão | Transição | H7/m6 | Equilibrar precisão e manutenibilidade |
Cálculo de Ajuste Prensa com Tolerância: Interferência, Pressão de Contato e Força de Montagem
Cálculo Básico de Interferência
No nível mais fundamental:
Interferência = Diâmetro do Eixo − Diâmetro do Furo
Como tanto o eixo quanto o furo possuem faixas de tolerância, os engenheiros avaliam a interferência máxima e mínima:
- Interferência máxima = Diâmetro máximo do eixo − Diâmetro mínimo do furo
- Interferência mínima = Diâmetro mínimo do eixo − Diâmetro máximo do furo
Para H7/p6 em Ø30 mm (valores ISO 286):
- Furo H7: 30,000 – 30,021 mm
- Eixo p6: 30,022 – 30,035 mm
- Interferência máxima: 30,035 − 30,000 = 0,035 mm
- Interferência mínima: 30,022 − 30,021 = 0,001 mm
Esta faixa define a variabilidade funcional do ajuste por interferência em produção. A interferência mínima deve ser suficiente para a capacidade de torque ou carga axial requerida. A interferência máxima não deve sobrecarregar a carcaça nem exigir força de montagem além da capacidade do processo.
Elasticidade do Material e Pressão de Contato
A pressão de contato — a pressão radial na interface de acoplamento — determina a transmissão de torque e a capacidade de retenção axial. Para um eixo maciço em um cubo de parede espessa, as equações de Lamé (cilindro de parede espessa) fornecem:
A pressão de contato é proporcional a:
- Magnitude da interferência
- Módulo de Young do material
- Inversamente proporcional ao diâmetro e fatores geométricos
Para um eixo de aço (E = 210 GPa) prensado em um cubo de aço com 0,02 mm de interferência em Ø30 mm, a pressão de contato é aproximadamente 40–50 MPa. A mesma interferência com um cubo de alumínio (E = 70 GPa) produz aproximadamente 15–20 MPa — 60–70% menos, porque o alumínio deforma-se mais facilmente para a mesma magnitude de interferência.
Esta é a razão quantitativa pela qual carcaças de alumínio exigem menor interferência do que carcaças de aço para a mesma aplicação. Usar um ajuste H7/p6 especificado para uma carcaça de aço em uma carcaça de alumínio tipicamente sobrecarregará o alumínio (risco de trincas) enquanto simultaneamente produz menos pressão de contato do que o pretendido — ambos na direção errada.
Rugosidade Superficial Reduz a Interferência Efetiva
A rugosidade superficial na interface de acoplamento importa porque os picos superficiais comprimem-se durante a montagem, reduzindo a interferência efetiva que gera pressão de contato. Para superfícies Ra 1,6 µm (acabamento típico de torneamento CNC), a interferência efetiva é reduzida em aproximadamente 0,002–0,005 mm em comparação com a diferença dimensional nominal.
Para aplicações de ajuste por interferência apertado — assentos de rolamentos, cubos de engrenagens de precisão — a rugosidade superficial deve ser controlada para Ra 0,8–1,6 µm. Superfícies mais rugosas criam força de retenção imprevisível através de compressão desigual dos picos; superfícies mais lisas (abaixo de Ra 0,4 µm) com lubrificação presente podem reduzir significativamente o coeficiente de atrito, o que reduz a capacidade de torque mesmo com pressão de contato adequada.
Cálculo da Força de Montagem
A força de montagem do ajuste por interferência depende da pressão de contato, área de contato e coeficiente de atrito:
Força de Montagem ≈ Pressão de Contato × π × D × L × μ
Onde D é o diâmetro, L é o comprimento de engajamento e μ é o coeficiente de atrito.
Para um eixo de aço, Ø40 mm, comprimento de engajamento de 30 mm, 0,02 mm de interferência (H7/p6 típico) e μ = 0,12 (aço seco):
- Pressão de contato ≈ 45 MPa
- Força de montagem ≈ 45 × π × 0,040 × 0,030 × 0,12 ≈ 20 kN
Com 0,03 mm de interferência, a pressão de contato sobe para aproximadamente 68 MPa, e a força de montagem aproxima-se de 30 kN. Este aumento não linear — um aumento de 50% na interferência produzindo 50% mais força — é por isso que a sobre-interferência rapidamente escala de cargas de prensagem gerenciáveis para forças que arriscam danificar componentes ou exigem equipamentos especiais.
Em nossa experiência de produção com componentes de ajuste por interferência para clientes de automação industrial e automotiva, os cálculos de força de montagem realizados antes da finalização das tolerâncias de usinagem identificam consistentemente combinações de interferência que seriam marginais ou prejudiciais — particularmente em aplicações com carcaça de alumínio, onde o cálculo é facilmente negligenciado por projetistas familiarizados com montagens aço-sobre-aço.
Efeitos da Expansão Térmica
A expansão térmica diferencial entre os materiais do eixo e da carcaça é um dos fatores mais frequentemente subestimados no projeto de ajuste por interferência. Os coeficientes de expansão térmica:
- Aço: 11–13 µm/m·K
- Alumínio: 23 µm/m·K (aproximadamente o dobro do aço)
- Plásticos de engenharia: 60–150 µm/m·K
Para um eixo de aço em uma carcaça de alumínio operando a 80°C acima da temperatura de montagem (comum em aplicações automotivas e de acionamento industrial), a expansão diferencial para uma montagem de Ø50 mm ao longo de 80°C:
- Expansão do aço: 50 × 0,012 × 80 = 0,048 mm de aumento de diâmetro
- Expansão do alumínio: 50 × 0,023 × 80 = 0,092 mm de aumento de diâmetro
- Diferencial: 0,044 mm de redução na interferência efetiva
Uma interferência inicial de 0,030 mm — adequada na temperatura de montagem — torna-se uma folga efetiva de 0,014 mm a 80°C de temperatura operacional. A junta perdeu toda a capacidade de retenção.
Este cálculo é a razão pela qual os engenheiros especificam maior interferência nominal para compensar o diferencial de expansão térmica, ou usam métodos de montagem térmica (aquecendo a carcaça, resfriando o eixo) que permitem interferência ligeiramente maior enquanto gerenciam a tensão de montagem. A abordagem correta é calcular a interferência na temperatura de montagem e verificá-la nas temperaturas operacionais máxima e mínima.
Normas de Tolerância ISO 286: Entendendo H7/p6, H7/k6 e H7/g6
A ISO 286 (Limites e Ajustes) é a norma internacional que define a variação dimensional admissível para eixos e furos de forma a criar um comportamento de ajuste previsível e intercambiável entre diferentes fabricantes em todo o mundo. É a base normativa padrão da especificação de ajuste com tolerância por interferência na usinagem CNC.
Os Dois Parâmetros-Chave
Grau de tolerância (nível IT) — define o tamanho da zona de variação admissível. Números IT mais baixos significam tolerâncias mais apertadas: IT5 é mais apertado que IT7, que é mais apertado que IT9. O número IT escala com o diâmetro — para um diâmetro nominal de 30 mm, IT7 corresponde a aproximadamente 21 µm; IT6 corresponde a 13 µm.
Afastamento fundamental (código de letra) — define a posição da zona de tolerância em relação ao tamanho nominal. As tolerâncias de furo usam letras maiúsculas (H, G, K, P); as tolerâncias de eixo usam letras minúsculas (g, k, p).
A designação H para furos especifica que o limite inferior de tolerância está no tamanho nominal — H7 a Ø30 mm é 30,000 – 30,021 mm. Isso faz do H a referência natural para sistemas de ajuste com furo como base, que é a abordagem padrão para a maioria das montagens usinadas CNC.
Combinações de Ajuste Padrão para Aplicações de Ajuste por Interferência
H7/g6 (Ajuste com Folga)
- Furo H7: 30,000 – 30,021 mm
- Eixo g6: 29,980 – 29,993 mm
- Resultado: 0,007 – 0,041 mm de folga sempre
- Uso: Eixos rotativos em rolamentos simples, componentes deslizantes
H7/k6 (Ajuste de Transição)
- Furo H7: 30,000 – 30,021 mm
- Eixo k6: 29,002 – 30,015 mm
- Resultado: -0,015 mm a +0,019 mm (leve interferência a leve folga)
- Uso: Pinos de alinhamento, componentes de posicionamento, retenção moderada
H7/p6 (Ajuste por Interferência)
- Furo H7: 30,000 – 30,021 mm
- Eixo p6: 30,022 – 30,035 mm
- Resultado: 0,001 – 0,035 mm de interferência sempre
- Uso: Assentos de rolamentos, cubos de engrenagens, conexões de acionamento permanente
H7/r6 e H7/s6 (Interferência Maior) Essas combinações proporcionam mais interferência que H7/p6 e são usadas quando maior capacidade de torque ou retenção mais positiva é necessária — conexões engrenagem-eixo sob torque cíclico pesado, por exemplo.
Por Que a Padronização ISO é Importante para a Aquisição OEM
Especificar “ajuste apertado” a um fornecedor de usinagem não comunica nada verificável. Especificar “H7/p6 conforme ISO 286” comunica limites dimensionais exatos para ambos os componentes, a faixa de interferência esperada e os critérios de inspeção — em uma linguagem que qualquer oficina de usinagem de precisão no mundo entende e pode verificar com medição padrão.
Para equipes de aquisição OEM gerenciando produção com múltiplos fornecedores, as designações de ajuste ISO previnem a ambiguidade que leva a lotes de peças que passam na inspeção dimensional individual mas produzem interferência inconsistente quando montadas. O eixo pode medir dentro da tolerância do desenho e o alojamento pode medir dentro da tolerância do desenho, mas a interferência montada fica fora da faixa funcional — se as tolerâncias foram especificadas independentemente em vez de como um par de ajuste coordenado.
Fatores-Chave Que Afetam o Desempenho do Ajuste por Interferência
Combinação de Materiais
O fator de material mais importante é o módulo de Young — quão rígido é o material. Materiais com módulo mais alto geram mais pressão de contato para a mesma interferência, o que significa mais capacidade de torque, mas também mais tensão de montagem.
Aço–aço: E = 210 GPa para ambos. A base de design padrão para a maioria das tabelas de ajuste por interferência ISO. Tolera valores de interferência de moderados a altos.
Aço–alumínio: O alumínio com E = 70 GPa deforma-se aproximadamente 3× mais facilmente que o aço para a mesma pressão de contato. A interferência necessária é menor que aço-sobre-aço, e alojamentos de alumínio de parede fina são particularmente vulneráveis a trincas sob força de prensagem excessiva. Além disso, o coeficiente de expansão térmica 2× maior do alumínio significa que a força de retenção diminui substancialmente em temperaturas operacionais elevadas.
Aço–plástico de engenharia: Os plásticos têm valores de E de 2–8 GPa e alta expansão térmica (60–150 µm/m·K). Ajustes por interferência em componentes plásticos devem ser projetados conservadoramente, considerando a deformação por fluência sob carga sustentada e perda significativa de interferência em temperatura elevada. Muitos projetos substituem a fixação por interferência em montagens plástico-metal por colagem adesiva, insertos roscados ou recursos de retenção mecânica.
Acabamento da superfície
Controle o Ra para 0,8–1,6 µm para interfaces de ajuste por interferência de precisão. Abaixo de 0,4 µm, os efeitos de lubrificação durante a montagem podem reduzir o coeficiente de atrito o suficiente para exigir redesenho da interferência para manter a capacidade de torque. Acima de 2,0 µm, a compressão de pico imprevisível cria força de retenção variável entre lotes de produção.
Tipo de Carga e Comprimento de Contato
Cargas estáticas (buchas fixas, recursos de alinhamento) podem ser retidas por pressão de contato menor que cargas dinâmicas (eixos de engrenagens rotativos, rotores de motor sob torque cíclico). Aplicações dinâmicas exigem interferência que forneça pressão de contato bem acima do mínimo para atrito estático, proporcionando uma margem de segurança contra micro-deslizamento sob condições de sobrecarga transitória.
O comprimento de contato importa proporcionalmente: dobrar o comprimento de engajamento dobra a capacidade de força de atrito na mesma pressão de contato. Onde o espaço permite, aumentar o comprimento de engajamento é frequentemente mais eficiente que aumentar a interferência (que escalona a força de montagem e a tensão no alojamento).
Ajuste por Interferência na Usinagem CNC: Capacidade e Controle de Processo
Níveis de Tolerância Alcançáveis
| Processo de Usinagem | Tolerância de Diâmetro Típica | Adequação para Ajuste por Interferência |
|---|---|---|
| Torneamento/mandrilamento padrão CNC | ±0,02–0,05 mm | Ajustes com folga, transição solta |
| Mandrilamento de precisão CNC | ±0,01–0,02 mm | Ajustes de transição, interferência mais leve |
| Mandrilamento fino / mandrilamento CBN | ±0,005–0,01 mm | Ajustes por interferência (classe H7/p6) |
| Alargamento | ±0,005–0,015 mm | Ajustes de transição e interferência |
| Retificação interna | ±0,002–0,005 mm | Interferência apertada, assentos de rolamentos |
Para H7/p6 a Ø30 mm, onde a faixa de tolerância do eixo é de 13 µm de largura, alcançar produção consistente requer capacidade de processo (Cpk) que coloque a distribuição bem dentro dessa faixa — o que tipicamente requer mandrilamento fino ou retificação, não torneamento padrão.
O Que Afeta a Estabilidade Dimensional na Produção
Deriva térmica durante a usinagem — o calor do corte expande a peça. Um aumento de temperatura de 10°C em uma peça de aço de 50 mm de diâmetro expande o diâmetro em aproximadamente 0,006 mm — metade da faixa de tolerância para IT6. Produções longas sem compensação térmica causam deriva dimensional sistemática.
Desgaste das ferramentas — ferramentas de mandrilar desgastadas alteram progressivamente o diâmetro efetivo de corte. Em trabalhos com tolerâncias apertadas, a compensação da ferramenta (ajuste de offset entre passes) é necessária, e o monitoramento da vida útil da ferramenta é essencial para evitar que peças fora de tolerância se acumulem antes da detecção.
Retorno elástico em paredes finas — furos de parede fina expandem ligeiramente quando desfixados após a usinagem. A deformação elástica liberada pelas forças de fixação altera o diâmetro entre a condição usinada e a condição medida. Isso é particularmente relevante para carcaças de alumínio e deve ser considerado na montagem.
Geometria do furo, não apenas o diâmetro — um furo que tem em média 30,012 mm mas 0,008 mm de ovalização cria pressão de contato irregular na interface de ajuste prensado, com alta tensão no eixo maior e baixo (ou zero) contato no eixo menor. A circularidade deve ser especificada separadamente da tolerância de diâmetro, tipicamente em ≤50% do valor da tolerância de diâmetro. Para H7/p6, especificar circularidade ≤ 0,005 mm é apropriado.
Métodos de Inspeção para Componentes de Ajuste Prensado
A inspeção dimensional padrão (micrômetros, medidores de furo) confirma o diâmetro dentro da tolerância, mas o desempenho do ajuste prensado depende de mais do que o diâmetro. A inspeção completa de componentes de ajuste prensado de precisão deve incluir:
- Diâmetro do furo/eixo — confirmado para a classe de tolerância IT especificada
- Circularidade e cilindricidade — CMM ou medidor de circularidade; garante distribuição uniforme da pressão de contato
- Rugosidade superficial — medição de Ra para confirmar 0,8–1,6 µm conforme usinado
- Concentricidade — medição CMM para verificar o alinhamento do eixo do furo com o datum de referência
Para produção em alto volume, sistemas de medição por ar medem o diâmetro do furo com resolução de ±0,001 mm e tempo de ciclo inferior a 5 segundos por peça — muito mais rápido que a inspeção CMM, ao mesmo tempo que fornece a precisão necessária para verificação de tolerância IT6–IT7.
Problemas Comuns de Ajuste Prensado, Causas Raiz e Soluções
Problema 1: Trinca na Carcaça ou Força de Montagem Excessiva
Sintomas: A carcaça trinca durante a prensagem, a pré-carga do rolamento aumenta inesperadamente, riscos no eixo, sobrecarga da prensa hidráulica.
Causas raiz: Interferência excessiva para o material da carcaça ou espessura de parede; montagem à temperatura ambiente quando métodos térmicos deveriam ser usados; carcaça de alumínio com especificação de interferência de carcaça de aço.
Soluções:
- Recalcular a interferência necessária com base no requisito real de torque/carga — muitos projetos usam interferência excessiva herdada de padrões de carcaça de aço sem ajuste para alumínio
- Aumentar a espessura da parede da carcaça no projeto se a interferência não puder ser reduzida
- Usar montagem térmica (aquecer a carcaça a 80–120°C) para reduzir a força de prensagem necessária em 40–70%
- Mudar para H7/n6 ou H7/m6 se H7/p6 estiver sobrecarregando a geometria específica
Problema 2: Rotação do Anel Externo do Rolamento (Creep)
Sintomas: O anel externo do rolamento gira na carcaça, superaquecimento, ruído, desgaste rápido do rolamento.
Causas raiz: Interferência insuficiente; superfície Ra muito lisa com lubrificante presente (baixo coeficiente de atrito); expansão térmica reduzindo a interferência efetiva na temperatura de operação.
Soluções:
- Aumentar a classe de interferência (de H7/m6 para H7/p6, por exemplo)
- Verificar se o acabamento superficial é Ra 0,8–1,6 µm — não mais liso
- Recalcular a interferência na temperatura de operação, não na temperatura de montagem
- Verificar a geometria do furo da carcaça (a ovalização reduz a pressão média de contato)
Problema 3: Corrosão por Fretting sob Carga Dinâmica
Sintomas: Detritos de cor de ferrugem na interface, micro-pitting nas superfícies de contato, perda progressiva de concentricidade, ruído.
Causas raiz: Pressão de contato insuficiente permitindo micro-deslizamento sob carregamento cíclico; folga excessiva por sub-interferência ou expansão térmica; comprimento de engajamento baixo em relação ao torque aplicado.
Soluções:
- Aumentar a interferência para eliminar micro-movimento sob carga máxima
- Estender o comprimento de engajamento para aumentar a capacidade de atrito
- Verificar se o torque máximo transmitido com fator de segurança não excede a capacidade de atrito da junta na interferência mínima e temperatura máxima de operação
Problema 4: Afrouxamento Térmico na Temperatura de Operação
Sintomas: A força de retenção cai em temperatura elevada, a junta permite movimento ou a força de extração fica abaixo do requisito, a verificação estática da montagem passa mas o teste dinâmico falha.
Causas raiz: Interferência nominal insuficiente para compensar a expansão térmica diferencial; eixo de aço em carcaça de alumínio sem cálculo de compensação térmica.
Soluções:
- Calcular a interferência na temperatura de operação usando CTE diferencial, não apenas na temperatura de montagem à temperatura ambiente
- Aumentar a interferência nominal para manter a interferência mínima necessária na temperatura máxima de operação
- Considerar o método de montagem térmica para permitir maior interferência nominal sem força de montagem excessiva à temperatura ambiente
Acúmulo de Tolerâncias em Montagens de Ajuste Prensado
As tolerâncias individuais dos componentes são apenas parte do desafio de projeto do ajuste prensado. Montagens multicomponentes acumulam variação dimensional, e o acúmulo no pior caso pode empurrar uma montagem para fora da faixa de interferência funcional mesmo quando cada peça individual passa na inspeção.
Como o Acúmulo Afeta o Desempenho do Ajuste Prensado
Em uma montagem típica de rolamento — eixo, anel interno do rolamento, anel externo do rolamento, furo da carcaça — cada componente contribui com sua própria variação dimensional. Se o eixo está na condição de material máximo e o furo da carcaça está na condição de material mínimo, a interferência resultante é máxima. Se ambos estão em mínimo e máximo respectivamente, a interferência é mínima. O requisito funcional é que a interferência mínima ainda exceda o limiar para o torque ou retenção necessários, e a interferência máxima não sobrecarregue a carcaça.
A análise do pior caso calcula ambos os extremos e verifica se a montagem funciona em ambos. A análise estatística (método da raiz da soma dos quadrados) calcula a probabilidade de condições extremas de empilhamento — mais realista para a produção, onde todas as dimensões estão estatisticamente distribuídas em torno dos seus valores nominais, mas requer dados de capacidade do processo.
Interação de Tolerâncias Geométricas
A variação de cilindricidade e circularidade contribui para o empilhamento de formas que as tolerâncias dimensionais isoladas não captam. Um furo com erro de cilindricidade de 0,010 mm (dentro da sua faixa de tolerância de diâmetro) cria uma variação de 0,010 mm na pressão de contato efetiva ao longo da circunferência. No eixo maior de um furo oval, a interferência e a pressão de contato são superiores ao nominal; no eixo menor, podem estar abaixo do mínimo funcional. Esta variação é a razão pela qual as tolerâncias geométricas devem ser especificadas juntamente com as tolerâncias dimensionais para componentes de ajuste prensado de precisão.
Diretrizes DFM para Projeto de Ajuste Prendado por Tolerância
Evite a Especificação Excessiva de Interferência
O erro de DFM de ajuste prendado mais comum em nossa experiência de produção ao revisar desenhos de clientes é a especificação excessiva de interferência — usar H7/p6 onde H7/m6 atenderia adequadamente ao requisito de carga, ou herdar especificações de interferência para carcaças de aço em carcaças de alumínio. Interferência excessivamente apertada aumenta o custo de usinagem (tolerância mais apertada exige mais etapas de processo), a dificuldade de montagem, a taxa de rejeição e o risco de danos aos componentes, tudo isso sem benefício funcional se o torque de projeto e a retenção puderem ser alcançados com menor interferência.
Antes de finalizar a classe de ajuste, calcule a pressão de contato necessária a partir do requisito de torque ou carga de retenção, adicione um fator de segurança de 1,5–2,0 e trabalhe de forma inversa até a interferência mínima necessária. Em seguida, confirme que a interferência máxima na classe de tolerância escolhida não sobrecarrega a carcaça.
Especifique Tolerâncias Geométricas Juntamente com Tolerâncias Dimensionais
Um desenho que especifica H7/p6 em um furo de assento de rolamento está incompleto sem circularidade (≤ 0,005 mm recomendado para ajustes prendados classe IT7) e cilindricidade (≤ 0,008 mm ao longo de 50 mm de comprimento do furo). Sem esses controles, um furo que mede dentro da tolerância de diâmetro mas tem erro significativo de circularidade criará pressão de contato desigual que reduz a capacidade de retenção abaixo do valor calculado.
Considere a Temperatura no Pareamento de Materiais
Todos os ajustes prendados de aço sobre alumínio exigem análise térmica. Calcule a interferência efetiva na temperatura de montagem e na temperatura máxima de operação. Se a interferência efetiva mínima na temperatura de operação cair abaixo do mínimo necessário, aumente a interferência nominal ou mude para o método de montagem térmica.
Projete para a Viabilidade do Método de Montagem
A força de montagem deve ser alcançável com o equipamento disponível em produção. Um cálculo de força de prensa de 50 kN para um volume de produção diário de ±100 peças requer uma prensa hidráulica de capacidade apropriada, ferramental correto para alinhamento e um processo controlado para evitar trincas por desalinhamento durante a inserção. Para ajustes com interferência que exigem mais de aproximadamente 30–50 kN, a montagem térmica (aquecer a carcaça ou resfriar o eixo) é tipicamente mais prática, reduz o risco de desalinhamento e permite interferência ligeiramente maior.
Lista de Verificação DFM para Componentes de Ajuste Prendado
| Questão de Projeto | Ação DFM |
|---|---|
| O requisito de interferência é calculado a partir da carga real, não do padrão predefinido? | Realize o cálculo de torque/retenção antes de selecionar a classe de ajuste |
| O pareamento de materiais é considerado na seleção de interferência? | Reduza a interferência para o padrão de alumínio vs aço |
| Os efeitos de expansão térmica são calculados na temperatura de operação? | Verifique a interferência mínima em Tmax, não apenas na temperatura de montagem |
| As tolerâncias geométricas (circularidade, cilindricidade) estão especificadas? | Adicione circularidade ≤ 50% da faixa de tolerância de diâmetro |
| A força de montagem está dentro da capacidade do processo? | Calcule a força de prensa na interferência máxima; avalie a montagem térmica se >30 kN |
| A rugosidade superficial está especificada em Ra 0,8–1,6 µm? | Inclua a indicação de Ra nas superfícies de ajuste prendado |
| A soma de tolerâncias foi avaliada para a montagem completa? | Execute análise de pior caso ou RSS em todos os componentes de acoplamento |
Aplicações Reais: Estudos de Caso da Indústria
Automotivo: Montagem de Rotor de Motor de VE
Um motor de veículo elétrico usava um eixo de aço prensado em um núcleo de rotor laminado com especificação inicial em H7/p6 (diâmetro de 30 mm). Durante a validação de produção, a força de montagem excedeu a capacidade da prensa em aproximadamente 20% das peças, e as medições de concentricidade pós-montagem mostraram distorção do rotor em cerca de 12% das unidades montadas.
A análise de causa raiz identificou que o módulo de elasticidade efetivo do núcleo de rotor laminado era menor que o do aço maciço (laminações com camadas isolantes entre elas), exigindo menor interferência do que um cubo de aço maciço. Além disso, a especificação inicial não tinha análise térmica — a temperatura de operação do motor de 120°C com eixo de aço em rotor laminado (compósito parcialmente ferroso/adesivo) reduziu a interferência efetiva em mais de 50%.
Correções de engenharia: Reduzido para H7/m6 (interferência nominal 0,008–0,025 mm versus 0,015–0,035 mm original), introduzida montagem térmica (pré-aquecimento a 60°C), acabamento superficial controlado para Ra 1,2 µm, adicionada verificação de concentricidade CMM pós-montagem.
Resultados: Força de montagem reduzida dentro da capacidade da prensa, taxa de distorção do rotor abaixo de 0,5%, concentricidade dentro da especificação tanto na temperatura ambiente quanto na de operação.
Aeroespacial: Eixo de Titânio em Articulação de Controle de Alumínio
Um sistema de articulação de controle usava um eixo de Ti-6Al-4V prensado em um suporte de alumínio 6061 em H7/p6. Durante o teste de resistência térmica em temperaturas de operação simuladas de 80°C, a junta mostrou micromovimento sob carga aplicada — a interferência que era adequada na temperatura de montagem caiu abaixo do mínimo funcional sob expansão diferencial térmica.
Solução de engenharia: Interferência recalculada no requisito de temperatura de operação de 80°C. A expansão diferencial para a junta de 12 mm de diâmetro ao longo de 80°C produziu redução de 0,018 mm na interferência efetiva (CTE do titânio 8,6 µm/m·K versus alumínio 23 µm/m·K, ao longo de 12 mm de diâmetro, delta de 80°C = 0,018 mm). A interferência nominal foi aumentada para manter no mínimo 0,010 mm de interferência efetiva a 80°C. Verificado por meio de testes de ciclagem térmica para confirmar ausência de movimento sob carga especificada na temperatura de operação.
Médico: Cubo de Instrumento de Precisão
Um cubo de instrumento cirúrgico usava um eixo de aço inoxidável em uma carcaça de aço inoxidável de precisão em H7/p6. A inspeção CMM pós-montagem mostrou variação de concentricidade de 0,012 mm — excedendo o requisito de concentricidade de 0,005 mm do instrumento.
Causa raiz: O furo da carcaça passou na inspeção de diâmetro (dentro da tolerância H7), mas tinha erro de circularidade de 0,009 mm. O furo fora de redondeza criou pressão de contato desigual que deslocou o eixo do furo em relação ao eixo do alojamento. O desenho especificava apenas tolerância de diâmetro, sem controles geométricos.
Correção de engenharia: Adicionada circularidade ≤ 0,004 mm e cilindricidade ≤ 0,006 mm à especificação do furo do alojamento. Alterado de H7/p6 para H7/n6 (ajuste de transição) após análise de fadiga mostrar que a aplicação não exigia interferência total — a precisão posicional era o requisito principal, não a retenção de alto torque. Verificação CMM adicionada à inspeção de produção.
Resultados: Concentricidade dentro de 0,003 mm, taxa de rejeição reduzida de 18% para menos de 2%, especificação de torque confirmada como atendida no nível de interferência H7/n6.
Pontos-chave
- Um ajuste prensado por tolerância é uma especificação funcional, não uma verificação dimensional — ele determina diretamente a pressão de contato, a capacidade de torque, a resistência à vibração e o comportamento de montagem.
- A ISO 286 fornece a estrutura padrão: H7/g6 para folga (rotação), H7/k6 para transição (posicionamento), H7/p6 e acima para interferência (transmissão de torque e retenção permanente).
- A faixa de interferência deve ser calculada — a interferência máxima não deve sobrecarregar o alojamento; a interferência mínima deve fornecer a pressão de contato necessária para a carga e o fator de segurança.
- A combinação de materiais muda tudo — alojamentos de alumínio exigem aproximadamente 40–60% menos interferência do que alojamentos de aço para a mesma pressão de contato; sempre calcule, nunca herde tolerâncias padrão de aço para projetos em alumínio.
- A expansão térmica deve ser analisada para qualquer ajuste prensado de aço em alumínio ou de materiais dissimilares — o CTE diferencial faz com que a interferência diminua significativamente na temperatura de operação e pode eliminar totalmente a retenção.
- Acabamento superficial (Ra 0,8–1,6 µm) e tolerâncias geométricas (circularidade, cilindricidade) são tão críticos quanto a tolerância de diâmetro para um desempenho previsível do ajuste prensado — especifique-os explicitamente.
- Para as equipas de compras dos fabricantes de equipamento original (OEM), a análise de empilhamento de tolerâncias em toda a montagem é a salvaguarda contra peças que individualmente passam na inspeção, mas produzem interferência inconsistente em produção.
perguntas frequentes
O que é um ajuste prensado com tolerância e como ele funciona?
Um ajuste prensado com tolerância é a relação dimensional controlada entre um eixo e um furo correspondente, em que a variação admissível (tolerância) determina se a montagem produz interferência, transição ou folga. Em um ajuste de interferência, o eixo é intencionalmente maior que o furo — a montagem exige força, ocorre deformação elástica em ambas as peças e gera-se pressão de contato radial na interface. Essa pressão de contato cria o atrito que transmite torque, resiste ao arrancamento axial e mantém a concentricidade sem fixadores. A ISO 286 padroniza essas relações por meio de combinações como H7/p6 (interferência), H7/k6 (transição) e H7/g6 (folga), permitindo comportamento de ajuste previsível entre diferentes fabricantes.
Como é calculada a interferência do ajuste prensado?
A interferência é calculada como diâmetro do eixo menos diâmetro do furo em toda a faixa de tolerância. A interferência máxima é igual ao diâmetro máximo do eixo menos o diâmetro mínimo do furo; a interferência mínima é igual ao diâmetro mínimo do eixo menos o diâmetro máximo do furo. O cálculo no mundo real também deve considerar o módulo de Young do material (que determina a pressão de contato para uma dada interferência), a rugosidade superficial (que reduz a interferência efetiva em 0,002–0,005 mm por compressão dos picos), o diferencial de expansão térmica (que altera a interferência efetiva na temperatura de operação) e a espessura de parede do alojamento (que afeta se o alojamento suporta a tensão de montagem). A força de montagem é calculada a partir da pressão de contato, área de contato e coeficiente de atrito — tipicamente na faixa de 10–50 kN para diâmetros de eixo industriais em interferência H7/p6.
Qual é a diferença entre H7/p6, H7/k6 e H7/g6?
Essas combinações da ISO 286 definem diferentes classes de ajuste na mesma tolerância de furo H7. H7/g6 é um ajuste com folga — o eixo g6 é sempre menor que o furo H7, garantindo uma folga de 0,007–0,041 mm (em Ø30 mm) que permite rotação. H7/k6 é um ajuste de transição — o eixo k6 pode ser ligeiramente menor ou ligeiramente maior que o furo H7, dependendo das dimensões reais fabricadas, produzindo folga leve ou interferência leve para posicionamento preciso. H7/p6 é um ajuste de interferência — o eixo p6 é sempre maior que o furo H7, garantindo interferência de 0,001–0,035 mm (em Ø30 mm) que gera pressão de contato para transmissão de torque. A combinação correta é determinada pelo requisito funcional — rotação, posicionamento ou retenção permanente.
Por que o par de materiais afeta a seleção da tolerância do ajuste prensado?
O par de materiais determina quanta pressão de contato é gerada por unidade de interferência (regida pelo módulo de Young) e como a interferência muda com a temperatura (regida pelo coeficiente de expansão térmica). Um alojamento de alumínio tem cerca de um terço do módulo de Young do aço — a mesma interferência gera 60–70% menos pressão de contato no alumínio do que no aço. Isso significa que menos interferência é necessária para gerar a pressão de contato requerida, e interferência excessiva tem maior probabilidade de rachar ou deformar permanentemente o alumínio. Além disso, o alumínio expande aproximadamente duas vezes mais rápido que o aço com a temperatura, de modo que montagens de eixo de aço em alojamento de alumínio perdem interferência efetiva em temperaturas operacionais elevadas — um diferencial de 0,018 mm por 80°C para uma junta de 12 mm de diâmetro. Ambos os efeitos devem ser calculados, não presumidos.
Quando a montagem térmica (ajuste por contração) deve ser usada em vez da prensagem a frio?
A montagem térmica deve ser considerada quando: a força de montagem calculada excede aproximadamente 30–50 kN e há risco de desalinhamento dos componentes durante a prensagem; a interferência necessária para a capacidade de carga causaria tensão de montagem excessiva em condições de prensagem a frio; o material do alojamento é alumínio ou uma geometria de parede fina sensível à força de prensagem; ou a concentricidade de precisão após a montagem é crítica (a montagem térmica distribui o contato de forma mais uniforme que a prensagem a frio, que pode causar leve desalinhamento angular). Na montagem térmica, o alojamento é aquecido (tipicamente 80–150°C) para expandir o furo, permitindo que o eixo seja inserido com força mínima, e então a junta desenvolve interferência total à medida que o alojamento esfria. Interferência nominal mais alta é alcançável com métodos térmicos do que com prensagem a frio para o mesmo nível de tensão de montagem.
Como a rugosidade superficial afeta a força de retenção do ajuste prensado?
A rugosidade superficial afeta o ajuste prensado de duas maneiras. Durante a montagem, os picos superficiais se comprimem e se achatam, reduzindo a interferência efetiva que gera pressão de contato — tipicamente em 0,002–0,005 mm para superfícies Ra 1,6 µm. Após a montagem, o coeficiente de atrito na interface de contato determina como a pressão de contato se converte em torque e capacidade de carga axial. O Ra ideal para ajustes prensados de precisão é 0,8–1,6 µm: rugoso o suficiente para um coeficiente de atrito adequado (μ ≈ 0,10–0,15 a seco), liso o suficiente para interferência previsível por meio de compressão controlada dos picos. Superfícies mais rugosas que Ra 2,5 µm produzem força de retenção imprevisível e variável; superfícies abaixo de Ra 0,4 µm com lubrificação presente podem reduzir o coeficiente de atrito abaixo de 0,08, exigindo maior interferência para compensar.
Qual é o papel do empilhamento de tolerâncias em montagens com ajuste prensado?
O empilhamento de tolerâncias determina a faixa de interferência real alcançada em montagens de produção, em oposição à interferência nominal calculada a partir dos desenhos das peças. Em uma montagem multicomponente, a variação dimensional de cada peça se acumula: se o eixo estiver na condição de material máximo e o alojamento estiver na condição de material mínimo simultaneamente, a interferência é máxima. Se ambos estiverem em extremos opostos, a interferência é mínima. A análise de pior caso verifica que a interferência mínima ainda fornece a capacidade de carga necessária com fator de segurança, e que a interferência máxima não sobrecarrega o alojamento. As tolerâncias geométricas (circularidade, cilindricidade) contribuem com variação efetiva adicional — um furo fora de circularidade dentro de sua tolerância de diâmetro cria pressão de contato desigual que reduz a capacidade de retenção média abaixo do valor calculado. Especificar circularidade ≤ 50% da faixa de tolerância de diâmetro limita essa contribuição geométrica ao empilhamento.
Escrito pela equipe de engenharia da CMS com mais de 15 anos de experiência em usinagem de precisão CNC em componentes de ajuste prensado com tolerância, assentos de rolamento, conjuntos de engrenagens e máquinas rotativas de precisão para aplicações automotivas, aeroespaciais, médicas e industriais OEM. Referências técnicas: ISO 286-1 (Sistema de Limites e Ajustes), ISO 286-2 (Tabelas de Graus de Tolerância Padrão), ASME B4.1 (Limites e Ajustes Preferenciais), Shigley's Mechanical Engineering Design (Capítulo de Projeto de Ajuste de Interferência).
Fornecimento de Componentes de Ajuste Preciso Prensado com Faixas de Interferência Verificadas?
Na CMS, fabricamos assentos de rolamento, cubos de engrenagens, eixos de precisão e conjuntos de ajuste prensado personalizados com verificação completa da faixa de interferência — confirmando tanto as tolerâncias de diâmetro quanto as geométricas (circularidade, cilindricidade) em quantidades de produção. Cada trabalho de componente de ajuste prensado inclui revisão DFM do cálculo de interferência, análise de pareamento de materiais e viabilidade da força de montagem antes do início da usinagem. Fornecemos relatórios de inspeção que documentam não apenas a conformidade do diâmetro, mas a condição geométrica completa necessária para prever o comportamento da montagem.
[Solicite uma revisão DFM e orçamento de ajuste prensado com tolerância →]
